申請日2015.08.28
公開(公告)日2015.12.30
IPC分類號G01N21/84
摘要
本實用新型公開一種污水管網帶水檢測機器人，包括主體和驅動輪，所述主體內包括檢測裝置、驅動電機和控制裝置，所述檢測裝置、驅動電機和控制裝置依次固定，所述主體上設置有攝像裝置，所述攝像裝置包括LED燈、攝像頭和旋轉架，所述攝像裝置與旋轉架相固定，所述旋轉架上設置有轉軸，所述旋轉架位于驅動電機的正上方、并與驅動電機相固接，所述驅動輪設置有一個以上、并固定在主體的兩側，所述驅動輪上設置有履帶，所述履帶與驅動輪相套緊，所述兩個驅動輪之間設置有蓋板，所述蓋板與主體相固定;該污水管網帶水檢測機器人具有輕巧靈活，使用時間長和檢測精確的優點。
權利要求書
1.一種污水管網帶水檢測機器人，其特征在于：包括主體和驅動輪，所述主體內包括檢測裝置、驅動電機和控制裝置，所述檢測裝置、驅動電機和控制裝置依次固定，所述主體上設置有攝像裝置，所述攝像裝置包括LED燈、攝像頭和旋轉架，所述攝像裝置與旋轉架相固定，所述旋轉架上設置有轉軸，所述旋轉架位于驅動電機的正上方、并與驅動電機相固接，所述驅動輪設置有一個以上、并固定在主體的兩側，所述驅動輪上設置有履帶，所述履帶與驅動輪相套緊，所述驅動輪之間設置有蓋板，所述蓋板與主體相固定。
2.如權利要求1所述的一種污水管網帶水檢測機器人，其特征在于：所述檢測裝置內設置有傳感器，并固定在主體的底部。
3.如權利要求2所述的一種污水管網帶水檢測機器人，其特征在于：所述LED燈內設置有三個LED燈體。
4.如權利要求3所述的一種污水管網帶水檢測機器人，其特征在于：所述旋轉架為360度旋轉設置。
5.如權利要求4所述的一種污水管網帶水檢測機器人，其特征在于：所述驅動輪與驅動電機相連接。
說明書
一種污水管網帶水檢測機器人
技術領域
本實用新型涉及一種污水管網帶水檢測機器人。
背景技術
污水管道是城市基礎設施中必不可少的地下管線之一。由于污水管道的堵塞，污水溢出常有發生，影響居民的正常生活、城市環境和交通，特別是污水管道的破裂，由于不能被及時發現，常常導致環境污染，地面下陷，甚至可能影響附近建筑的安全。
目前各國研究使用的管道機器人由本體和檢測系統組成，由于其解決污水管道的驅動能力小，不足以完成污水管道的清理工作。其只能檢測管道，并且在污水管道輸送污水的情況下不能進行檢測。而真正具有清理、檢測功能的污水管道機器人的研制至今尚屬空白。
實用新型內容
本實用新型要解決的技術問題是提供一種具有輕巧靈活，使用時間長和檢測精確的污水管網帶水檢測機器人。
為解決上述問題，本實用新型采用如下技術方案：

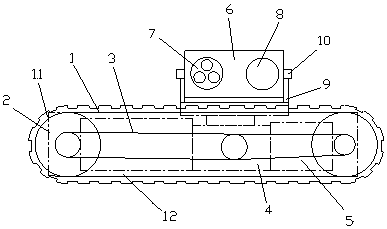

一種污水管網帶水檢測機器人，包括主體和驅動輪，所述主體內包括檢測裝置、驅動電機和控制裝置，所述檢測裝置、驅動電機和控制裝置依次固定，所述主體上設置有攝像裝置，所述攝像裝置包括LED燈、攝像頭和旋轉架，所述攝像裝置與旋轉架相固定，所述旋轉架上設置有轉軸，所述旋轉架位于驅動電機的正上方、并與驅動電機相固接，所述驅動輪設置有一個以上、并固定在主體的兩側，所述驅動輪上設置有履帶，所述履帶與驅動輪相套緊，所述兩個驅動輪之間設置有蓋板，所述蓋板與主體相固定。
作為優選，所述檢測裝置內設置有傳感器，并固定在主體1的底部，能夠感應地表面的雜物，有利于機器人臂鎧行走。
作為優選，所述LED燈內設置有三個LED燈體，通過LED燈體法官，使得LED燈射出光線進行照明。
作為優選，所述旋轉架為360度旋轉設置，有利于攝像裝置對內部進行360度旋轉拍攝。
作為優選，所述驅動輪與驅動電機相連接，通過驅動電機驅動驅動輪，使得機器人行走。
本實用新型的有益效果為：由于設置有檢測裝置，能夠檢測污水的狀況，由于設置有驅動電機，能夠驅動攝像裝置和驅動輪運作，由于設置有控制中裝置，能夠控制機器人行走和檢測等命令，由于設置有旋轉架，能夠固定攝像裝置、并使攝像裝置旋轉拍攝，由于設置有驅動輪，能夠使機器人移動。
