申請日2015.08.28

　　公開(公告)日2015.12.23

　　IPC分類號C02F1/52

　　摘要

　　本實用新型公開了一種自濾式恒壓污水處理塔，包括塔體，所述塔體的上端安裝有蓄水緩沖器，所述蓄水緩沖器上端敞口，所述蓄水緩沖器的下端與進水管連通，所述蓄水緩沖器橫截面積大于進水管橫截面積，所述進水管的下端伸入塔體內腔下部，所述蓄水緩沖器與出水管的一端連通，所述出水管的另一端穿出塔體，所述塔體的下端設有出渣口。本實用新型自濾式恒壓污水處理塔可以解決現有過濾塔的過濾網容易堵死、浪費清水以及處理效率不高的問題，以及增壓導致的過濾網損毀問題。

　　權利要求書

　　1.一種自濾式恒壓污水處理塔，其特征在于：包括塔體，所述塔體的上端安裝有蓄水緩 沖器，所述蓄水緩沖器上端敞口，所述蓄水緩沖器的下端與進水管連通，所述蓄水緩沖器橫 截面積大于進水管橫截面積，所述進水管的下端伸入塔體內腔下部，所述蓄水緩沖器與出水 管的一端連通，所述出水管的另一端穿出塔體，所述塔體的下端設有出渣口。

　　2.如權利要求1所述的自濾式恒壓污水處理塔，其特征在于：所述塔體由圓柱形第一塔 體和連接于第一塔體下端的圓錐形第二塔體組成，所述進水管的下端伸入第二塔體內腔，所 述第二塔體下端設有所述出渣口。

　　3.如權利要求2所述的自濾式恒壓污水處理塔，其特征在于：所述出渣口上連接有排污 管，所述排污管上設有自動控制閥門。

　　4.如權利要求1所述的自濾式恒壓污水處理塔，其特征在于：所述進水管的下端與出渣 口之間為間隔設置。

　　5.如權利要求4所述的自濾式恒壓污水處理塔，其特征在于：所述進水管沿豎直方向設 置于塔體內腔中心位置。

　　6.如權利要求5所述的自濾式恒壓污水處理塔，其特征在于：所述蓄水緩沖器為上端敞 口的圓筒狀，所述蓄水緩沖器和進水管為同軸心連接設置。

　　7.如權利要求6所述的自濾式恒壓污水處理塔，其特征在于：所述塔體上設置有至少一 個可觀察到第二塔體內腔的觀察窗。

　　說明書

　　自濾式恒壓污水處理塔

　　技術領域

　　本實用新型涉及一種污水處理塔，尤指一種自濾式恒壓污水處理塔。

　　背景技術

　　為了節約水源，生產中所產生的污水必須經過處理后循環使用。在處理污水的過程中， 為了使污水中的泥沙與有機或無機小顆粒雜質得到徹底除去，需亞加入少量絮凝劑。污水中 的雜質遇到絮凝劑后，便立刻產生絮狀懸浮物漂浮在污水中，這些懸浮物必須經過過濾塔才 能除去。

　　目前所用的過濾塔是在其塔體內腔安裝過濾網，通過過濾網除去水中的沉淀物或懸浮物。 但是該過濾塔經過一定時間后，沉淀物或懸浮物會將過濾網堵死，使污水無法通過，而必須 用大量的清水反沖，將過濾網疏通后方可繼續使用。這樣一來，不僅浪費大量清水，還要消 耗電能;另外，每隔一定時期必須用人工方法將濾渣除去，所以影響污水處理效率。

　　現有過濾塔的這些不足，其根本原因是沒有結合秸稈板材纖維生產過程中排放的污水的 自身特點來進行過濾。

　　實用新型內容

　　本實用新型的目的在于提供一種自濾式恒壓污水處理塔，其可以解決現有過濾塔的過濾 網容易堵死、浪費清水以及處理效率不高的問題，以及增壓導致的過濾網損毀問題。

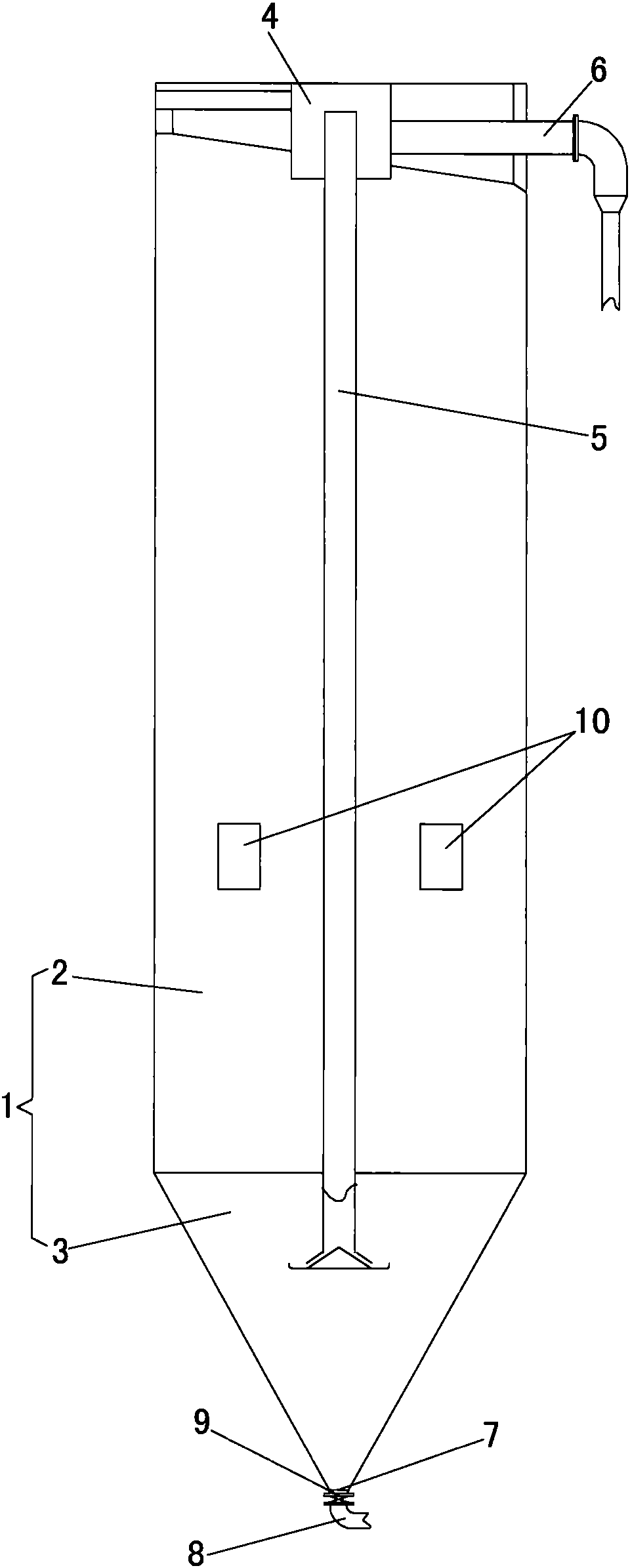

　　為了實現上述目的，本實用新型的技術解決方案為：一種自濾式恒壓污水處理塔，其中 包括塔體，所述塔體的上端安裝有蓄水緩沖器，所述蓄水緩沖器上端敞口，所述蓄水緩沖器 的下端與進水管連通，所述蓄水緩沖器橫截面積大于進水管橫截面積，所述進水管的下端伸 入塔體內腔下部，所述蓄水緩沖器與出水管的一端連通，所述出水管的另一端穿出塔體，所 述塔體的下端設有出渣口。

　　本實用新型自濾式恒壓污水處理塔，其中所述塔體由圓柱形第一塔體和連接于第一塔體 下端的圓錐形第二塔體組成，所述進水管的下端伸入第二塔體內腔，所述第二塔體下端設有 所述出渣口。

　　本實用新型自濾式恒壓污水處理塔，其中所述出渣口上連接有排污管，所述排污管上設 有自動控制閥門。

　　本實用新型自濾式恒壓污水處理塔，其中所述進水管的下端與出渣口之間為間隔設置。

　　本實用新型自濾式恒壓污水處理塔，其中所述進水管沿豎直方向設置于塔體內腔中心位 置。

　　本實用新型自濾式恒壓污水處理塔，其中所述蓄水緩沖器為上端敞口的圓筒狀，所述蓄 水緩沖器和進水管為同軸心連接設置。

　　本實用新型自濾式恒壓污水處理塔，其中所述塔體上設置有至少一個可觀察到第二塔體 內腔的觀察窗。

　　采用上述方案后，本實用新型自濾式恒壓污水處理塔具有以下有益效果：

　　1、由于不需要設置濾網，而是通過自濾來過濾污水，因此沒有清理濾網以及定期除渣的 問題，提高了工作效率，節約了生產成本;

　　2、僅依靠進出水平面自身壓力工作，清水滲出直接從出水管排出，而沉淀的污泥排至塔 體的內腔下端，不存在會造成過濾層破壞的嫌隙。
