申請日2015.08.28

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及環保設備技術領域，尤其涉及一種環保廢水處理管裝置。本實用新型包括廢水入口、雜物過濾網、自來水管、沖水閥、U型連通器、處理管主體、密封蓋、濾芯過濾網、活性炭濾芯、污水處理過濾器、污水處理消毒劑、消毒劑容器、流量控制閥、混合池、蓄電池、PLC可編程控制器、廢水出口、液體流量傳感器;廢水入口設置于處理管主體的上部左端;廢水出口設置于處理管主體的下部右端;采用雜物過濾網，可以初步把廢水中的大塊雜物過濾出來，防止一種環保廢水處理管裝置發生堵塞;采用沖水閥，可以對一種環保廢水處理管裝置內部沖水，完成對一種環保廢水處理管裝置的內壁的清洗。

　　權利要求書

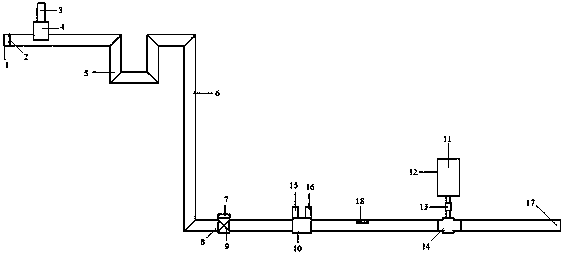

　　1.一種環保廢水處理管裝置，其特征在于：包括廢水入口(1)、雜物過濾網(2)、自來水管(3)、沖水閥(4)、U型連通器(5)、處理管主體(6)、密封蓋(7)、濾芯過濾網(8)、活性炭濾芯(9)、污水處理過濾器(10)、污水處理消毒劑(11)、消毒劑容器(12)、流量控制閥(13)、混合池(14)、蓄電池(15)、PLC可編程控制器(16)、廢水出口(17)、液體流量傳感器(18);廢水入口(1)設置于處理管主體(6)的上部左端;廢水出口(17)設置于處理管主體(6)的下部右端;廢水入口(1)的外側固定安裝雜物過濾網(2);處理管主體(6)的上部外壁固定安裝沖水閥(4);自來水管(3)通過沖水閥(4)與處理管主體(6)的上部固定連接;處理管主體(6)的上部右端設置U型連通器(5);U型連通器(5)的兩端均與處理管主體(6)固定連接;處理管主體(6)下部左端的內部固定安裝濾芯過濾網(8);活性炭濾芯(9)設置于濾芯過濾網(8)的內部;密封蓋(7)與處理管主體(6)為螺紋配合;密封蓋(7)設置于濾芯過濾網(8)的上方;處理管主體(6)的下部中間位置設置污水處理過濾器(10);污水處理過濾器(10)的右方設置混合池(14);混合池(14)的兩端均與處理管主體(6)的下部固定連接;污水處理消毒劑(11)設置于消毒劑容器(12)的內部;消毒劑容器(12)的下端通過流量控制閥(13)與混合池(14)連接;污水處理過濾器(10)和混合池(14)之間設置液體流量傳感器(18);液體流量傳感器(18)設置于處理管主體(6)的內壁;蓄電池(15)和PLC可編程控制器(16)均設置于污水處理過濾器(10)的上方。

　　2.根據權利要求1所述的一種環保廢水處理管裝置，其特征在于：流量控制閥(13)、PLC可編程控制器(16)、沖水閥(4)均與蓄電池(15)通過導線連接。

　　3.根據權利要求1所述的一種環保廢水處理管裝置，其特征在于：流量控制閥(13)、沖水閥(4)、液體流量傳感器(18)均與PLC可編程控制器(16)通過電路連接。

　　說明書

　　一種環保廢水處理管裝置

　　技術領域

　　本實用新型涉及環保設備技術領域，尤其涉及一種環保廢水處理管裝置。

　　背景技術

　　目前，廢水處理就是利用物理、化學和生物的方法對廢水進行處理，使廢水凈化，減少污染，以至達到廢水回收、復用，充分利用水資源。通過物理作用分離、回收廢水中不溶解的呈懸浮狀態的污染物(包括油膜和油珠)的廢水處理法，可分為重力分離法、離心分離法和篩濾截留法等。以熱交換原理為基礎的處理法也屬于物理處理法。通過化學反應和傳質作用來分離、去除廢水中呈溶解、膠體狀態的污染物或?qū)⑵滢D(zhuǎn)化為無害物質的廢水處理法。在化學處理法中，以投加藥劑產生化學反應為基礎的處理單元是：混凝、中和、氧化還原等;而以傳質作用為基礎的處理單元則有：萃取、汽提、吹脫、吸附、離子交換以及電滲析和反滲透等。后兩種處理單元又合稱為膜分離技術。其中運用傳質作用的處理單元既具有化學作用，又有與之相關的物理作用，所以也可從化學處理法中分出來，成為另一類處理方法，稱為物理化學法。

　　實用新型內容

　　本實用新型所要解決的技術問題，是針對上述存在的技術不足，采用雜物過濾網，可以初步把廢水中的大塊雜物過濾出來，防止一種環保廢水處理管裝置發生堵塞;采用沖水閥，可以對一種環保廢水處理管裝置內部沖水，完成對一種環保廢水處理管裝置的內壁的清洗;采用連通器，可以把廢水與前方隔離，防止了廢水堆積產生的刺激性氣味散發;采用活性炭濾芯，可以去除大分子有機物、鐵氧化物、余氯，使廢水得到凈化;采用污水處理過濾器，可以進一步凈化污水;采用污水處理消毒劑，可以對廢水消毒，使廢水達到排放的標準。

　　為解決上述技術問題，本實用新型所采用的技術方案是：包括廢水入口、雜物過濾網、自來水管、沖水閥、U型連通器、處理管主體、密封蓋、濾芯過濾網、活性炭濾芯、污水處理過濾器、污水處理消毒劑、消毒劑容器、流量控制閥、混合池、蓄電池、PLC可編程控制器、廢水出口、液體流量傳感器;廢水入口設置于處理管主體的上部左端;廢水出口設置于處理管主體的下部右端;廢水入口的外側固定安裝雜物過濾網;處理管主體的上部外壁固定安裝沖水閥;自來水管通過沖水閥與處理管主體的上部固定連接;處理管主體的上部右端設置U型連通器;U型連通器的兩端均與處理管主體固定連接;處理管主體下部左端的內部固定安裝濾芯過濾網;活性炭濾芯設置于濾芯過濾網的內部;密封蓋與處理管主體為螺紋配合;密封蓋設置于濾芯過濾網的上方;處理管主體的下部中間位置設置污水處理過濾器;污水處理過濾器的右方設置混合池;混合池的兩端均與處理管主體的下部固定連接;污水處理消毒劑設置于消毒劑容器的內部;消毒劑容器的下端通過流量控制閥與混合池連接;污水處理過濾器和混合池之間設置液體流量傳感器;液體流量傳感器設置于處理管主體的內壁;蓄電池和PLC可編程控制器均設置于污水處理過濾器的上方。

　　進一步優化本技術方案，所述的流量控制閥、PLC可編程控制器、沖水閥均與蓄電池通過導線連接。

　　進一步優化本技術方案，所述的流量控制閥、沖水閥、液體流量傳感器均與PLC可編程控制器通過電路連接。

　　與現有技術相比，本實用新型具有以下優點：1、采用雜物過濾網，可以初步把廢水中的大塊雜物過濾出來，防止一種環保廢水處理管裝置發生堵塞;2、采用沖水閥，可以對一種環保廢水處理管裝置內部沖水，完成對一種環保廢水處理管裝置的內壁的清洗;3、采用U型連通器，可以把廢水與前方隔離，防止了廢水堆積產生的刺激性氣味散發;4、采用活性炭濾芯，可以去除大分子有機物、鐵氧化物、余氯，使廢水得到凈化;5、采用污水處理過濾器，可以進一步凈化污水;6、采用污水處理消毒劑，可以對廢水消毒，使廢水達到排放的標準。
