申請日2015.08.28

　　公開(公告)日2016.02.10

　　IPC分類號C02F9/04; C02F103/36

　　摘要

　　本實用新型公開了一種用于環烷酸鹽生產的污水凈化裝置，包括調節池、氣浮池、中間池、沙濾罐和污泥干化池，調節池管道連接氣浮池，氣浮池管道連接中間池，中間池管道連接沙濾罐，沙濾罐管道連接污泥干化池，沙濾罐的上部安裝有清水出水管，氣浮池也管道連接污泥干化池;氣浮池包括池體一、支撐架、電控箱、攪拌加液機構、水泵一、清油裝置和階梯，支撐架固定安裝于池體一頂面的右部，電控箱固定安裝于支撐架頂面的前端，攪拌加液機構固定安裝于支撐架頂面的后端;解決了現有環烷酸鹽生產產生的廢水污染環境不符合環保要求的問題。

　　權利要求書

　　1.一種用于環烷酸鹽生產的污水凈化裝置，其特征在于，包括調節池、氣浮池、中間池、沙濾罐和污泥干化池，所述調節池管道連接所述氣浮池，所述氣浮池管道連接所述中間池，所述中間池管道連接所述沙濾罐，所述沙濾罐管道連接所述污泥干化池，所述沙濾罐的上部安裝有清水出水管，所述氣浮池也管道連接所述污泥干化池;

　　所述氣浮池包括池體一、支撐架、電控箱、攪拌加液機構、水泵一、清油裝置和階梯，所述支撐架固定安裝于所述池體一頂面的右部，所述電控箱固定安裝于支撐架頂面的前端，所述攪拌加液機構固定安裝于所述支撐架頂面的后端，所述水泵一固定安裝于所述支撐架頂面的中部，所述水泵一上連接有管道一，所述階梯設置于所述池體一的后端，所述攪拌加液機構包括攪拌桶、安裝架、出藥管和攪拌機，所述攪拌桶固定安裝于所述支撐架頂面的后端，所述安裝架固定安裝于所述攪拌桶的頂面，所述攪拌機固定安裝于所述安裝架上，所述出藥管安裝于所述攪拌桶的下部，所述清油裝置包括電機、鏈輪、軸、鏈條、葉片和防護罩，所述電機固定安裝于所述池體一頂面的左端，所述池體一的左部和中部均軸承安裝有所述軸，所述軸的兩端均安裝有所述鏈輪，所述電機與左側的軸傳動連接，所述電機和軸的外部安裝有防護罩，所述軸前端的兩個所述鏈輪和后端的兩個鏈輪上分別安裝有一所述鏈條，所述兩鏈條間連接有葉片;

　　所述中間池為矩形空腔結構，所述中間池與所述管道一連通，所述中間池內安裝有水泵二，所述水泵二上連通有管道二，所述管道二連接所述沙濾罐，所述沙濾罐的頂部和下部均安裝有門蓋，所述沙濾罐的底部安裝有污泥管，所述污泥管連通所述污泥干化池。

　　2.根據權利要求1所述的一種用于環烷酸鹽生產的污水凈化裝置，其特征在于，所述氣浮池的左端安裝有備用連接管。

　　說明書

　　一種用于環烷酸鹽生產的污水凈化裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體涉及一種用于環烷酸鹽生產的污水凈化裝置。

　　背景技術

　　環烷酸鹽在生產過程中需要對廢氣進行凈化處理，通過霧化藥劑溶解于水中，對廢氣進行凈化后空氣排入大氣，廢水需要再次凈化，若廢水不經過凈化直接排出會破壞周圍環境，帶來嚴重的環境污染，不符合當今工業生產節能環保的要求。

　　實用新型內容

　　為解決上述技術問題，我們提出了一種用于環烷酸鹽生產的污水凈化裝置，解決了現有環烷酸鹽生產產生的廢水污染環境不符合環保要求的問題。

　　為解決上述問題，本實用新型的技術方案如下：

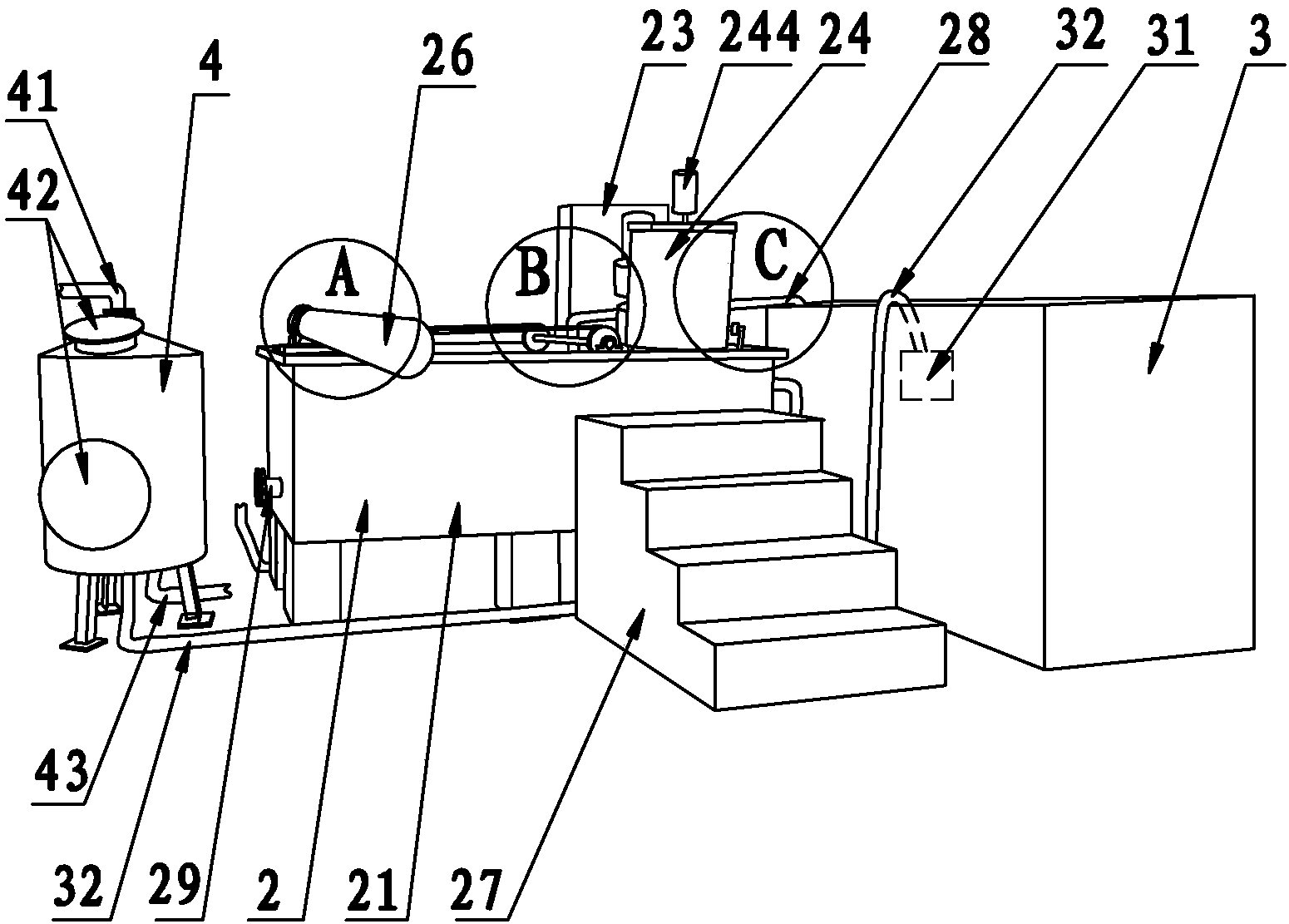

　　一種用于環烷酸鹽生產的污水凈化裝置，包括調節池、氣浮池、中間池、沙濾罐和污泥干化池，所述調節池管道連接所述氣浮池，所述氣浮池管道連接所述中間池，所述中間池管道連接所述沙濾罐，所述沙濾罐管道連接所述污泥干化池，所述沙濾罐的上部安裝有清水出水管，所述氣浮池也管道連接所述污泥干化池;

　　所述氣浮池包括池體一、支撐架、電控箱、攪拌加液機構、水泵一、清油裝置和階梯，所述支撐架固定安裝于所述池體一頂面的右部，所述電控箱固定安裝于支撐架頂面的前端，所述攪拌加液機構固定安裝于所述支撐架頂面的后端，所述水泵一固定安裝于所述支撐架頂面的中部，所述水泵一上連接有管道一，所述階梯設置于所述池體一的后端，所述攪拌加液機構包括攪拌桶、安裝架、出藥管和攪拌機，所述攪拌桶固定安裝于所述支撐架頂面的后端，所述安裝架固定安裝于所述攪拌桶的頂面，所述攪拌機固定安裝于所述安裝架上，所述出藥管安裝于所述攪拌桶的下部，所述清油裝置包括電機、鏈輪、軸、鏈條、葉片和防護罩，所述電機固定安裝于所述池體一頂面的左端，所述池體一的左部和中部均軸承安裝有所述軸，所述軸的兩端均安裝有所述鏈輪，所述電機與左側的軸傳動連接，所述電機和軸的外部安裝有防護罩，所述軸前端的兩個所述鏈輪和后端的兩個鏈輪上分別安裝有一所述鏈條，所述兩鏈條間連接有葉片;

　　所述中間池為矩形空腔結構，所述中間池與所述管道一連通，所述中間池內安裝有水泵二，所述水泵二上連通有管道二，所述管道二連接所述沙濾罐，所述沙濾罐的頂部和下部均安裝有門蓋，所述沙濾罐的底部安裝有污泥管，所述污泥管連通所述污泥干化池。

　　優選的，所述氣浮池的左端安裝有備用連接管。

　　本實用新型的工作原理是：

　　1、在攪拌桶內加入清水至三分之一處，開啟攪拌機，將80g 聚丙烯酰胺干粉緩慢的投入，待液面距攪拌桶上沿10cm處停止加水，持續攪拌一小時;

　　2、在調節池內混合廢水：將12立方米的地坪沖洗水和廢水充分混合;

　　3、在調節池內調節PH值：加液堿調混合廢水的PH值到十;

　　4、開啟氣浮池電機，根據氣泡大小調節轉速;

　　5、污水在氣浮池停留需要一個小時，同時進行刮油處理，處理完成后送入中間池;

　　6、開啟中間池的水泵二，流量控制在每小時兩立方米至沙濾罐，出水達標后排放;

　　7、當沙濾罐過濾不暢時，對沙濾罐進行反沖洗。

　　通過上述技術方案，本實用新型提出的一種用于環烷酸鹽生產的污水凈化裝置，通過設置調節池、氣浮池、中間池、沙濾罐和污泥干化池對污水進行處理，解決了現有環烷酸鹽生產產生的廢水污染環境不符合環保要求的問題。
