申請日2015.08.28

　　公開(公告)日2016.04.06

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種污水處理用生物反應裝置，包括沉淀池、曝氣池和升溫裝置，所述沉淀池連接有曝氣池，曝氣池包括厭氧反應池、好氧池和空氣壓縮裝置;所述厭氧反應池內設置有攪拌器，攪拌器包括攪拌軸和設置于攪拌軸下部的攪拌葉輪，攪拌軸通過軸承旋轉安裝于厭氧反應池的頂部，攪拌軸的上端伸出厭氧反應池，攪拌軸伸出厭氧反應池的部分上安裝有驅動葉輪;所述升溫裝置陣列設于好氧池內，升溫裝置包括凸透鏡、支架、保溫層、進光筒和升溫板，所述進光筒為圓柱形，進光筒內部為中空結構;本實用新型反應效果好，有效促進生化反應的進行，解決了傳統曝氣池在低溫條件下反應速度慢，污水處理效率低的問題。

　　權利要求書

　　1.一種污水處理用生物反應裝置，包括沉淀池、曝氣池和升溫裝置，所述沉淀池連接有曝氣池，曝氣池包括厭氧反應池、好氧池和空氣壓縮裝置;所述厭氧反應池內設置有攪拌器，攪拌器包括攪拌軸和設置于攪拌軸下部的攪拌葉輪，攪拌軸通過軸承旋轉安裝于厭氧反應池的頂部，攪拌軸的上端伸出厭氧反應池，攪拌軸伸出厭氧反應池的部分上安裝有驅動葉輪;空氣壓縮裝置包括空氣壓縮機，空氣壓縮機的出氣口通過管道連接空氣儲罐，空氣儲罐的出氣口通過管路分別連接厭氧反應池頂部和曝氣器，空氣儲罐連接厭氧反應池頂部的管路的出風口正對驅動葉輪;所述好氧池內設置有填料層，填料層附著生物膜，填料層的下方設置有曝氣器;所述升溫裝置陣列設于好氧池內，升溫裝置包括凸透鏡、支架、保溫層、進光筒和升溫板，所述進光筒為圓柱形，進光筒內部為中空結構;所述支架位于進光筒的上方，凸透鏡位于支架上，凸透鏡的直徑大于進光筒的直徑，凸透鏡中心位于進光筒的中心軸線上;所述進光筒內壁設有一層反光鏡，反光鏡為圓筒形，保溫層包裹在進光筒的外表面，升溫板位于進光筒的底部,所述好氧池的頂部設置有通風口，所述進光筒采用防爆玻璃，所述升溫板為半圓球形,其特征在于,所述好氧池的一側通過管路連接吸附池,所述吸附池內設置有吸附劑。

　　2.根據權利要求1所述一種污水處理用生物反應裝置，其特征在于,所述吸附池的側壁設置有出水口。

　　說明書

　　一種污水處理用生物反應裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，具體是一種污水處理用生物反應裝置。

　　背景技術

　　現代工業中污水的處理是關鍵的步驟，對環境的保護至關重要。尤其是在造紙、印染、化工等領域，每天都會產生大量廢水，這些廢水若不經處理排放，對環境的破壞是非常嚴重的。目前主要采用物理、生物、及化學的方法對工業廢水和生活污水進行處理以分離水中的固體污染物并降低水中的有機污染物和富營養物(主要為氮、磷化合物)，從而減輕污水對環境的污染。目前，污水處理主要包括預處理系統、生化處理系統和泥水過濾系統三大系統。在大部分的生化處理池中，都配置了推流器用來保持池中污水保持流動狀態，促進生化反應的進行。但推流器在污水中極易被腐蝕，使處理效率降低，增加污水處理成本，而且通常生物處理污水在溫度較低的條件下，反應速度慢，污水處理效率低的。

　　實用新型內容

　　本實用新型的目的在于提供一種污水處理用生物反應裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

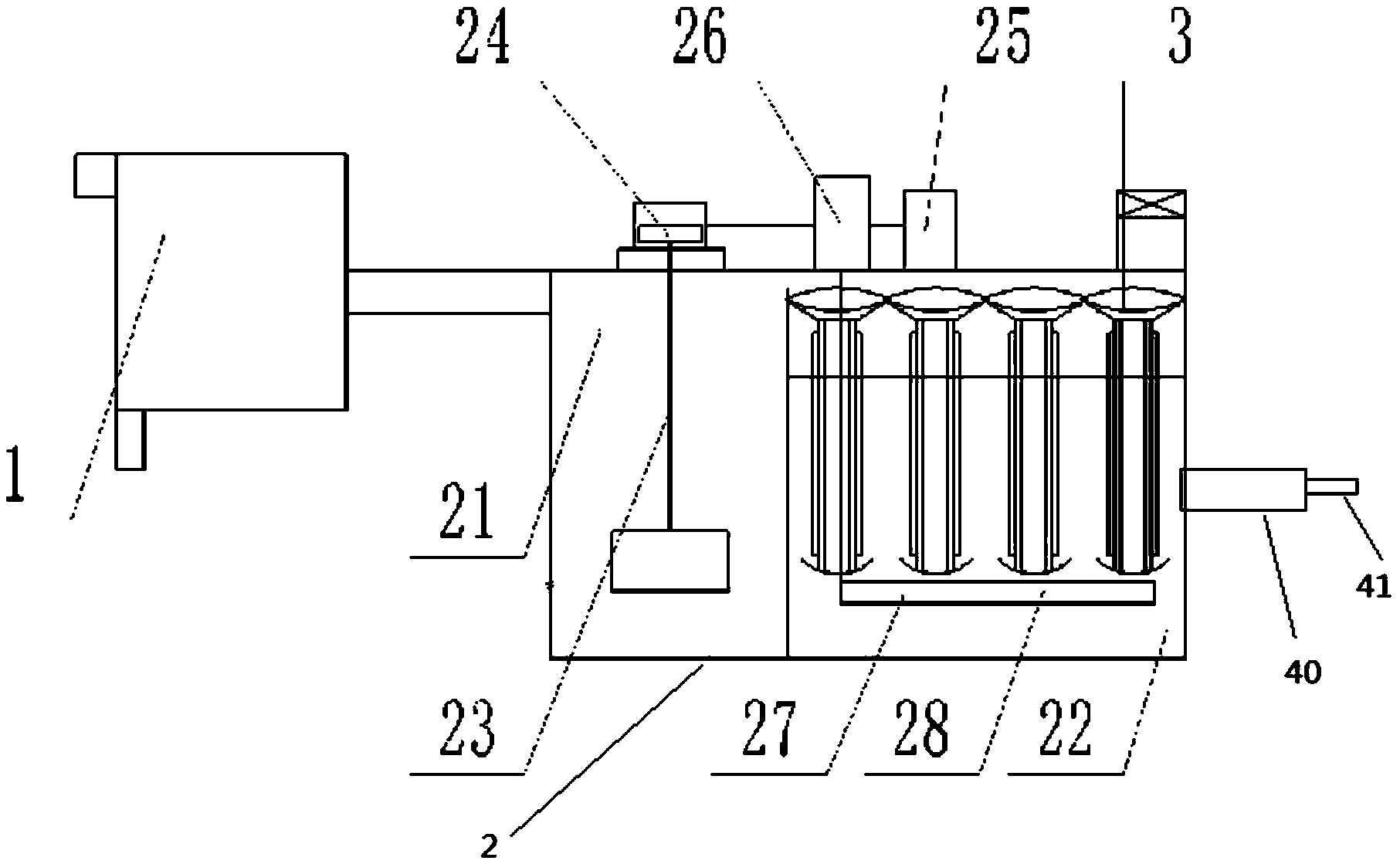

　　一種污水處理用生物反應裝置，包括沉淀池、曝氣池和升溫裝置，所述沉淀池連接有曝氣池，曝氣池包括厭氧反應池、好氧池和空氣壓縮裝置;所述厭氧反應池內設置有攪拌器，攪拌器包括攪拌軸和設置于攪拌軸下部的攪拌葉輪，攪拌軸通過軸承旋轉安裝于厭氧反應池的頂部，攪拌軸的上端伸出厭氧反應池，攪拌軸伸出厭氧反應池的部分上安裝有驅動葉輪;空氣壓縮裝置包括空氣壓縮機，空氣壓縮機的出氣口通過管道連接空氣儲罐，空氣儲罐的出氣口通過管路分別連接厭氧反應池頂部和曝氣器，空氣儲罐連接厭氧反應池頂部的管路的出風口正對驅動葉輪;所述好氧池內設置有填料層，填料層附著生物膜，填料層的下方設置有曝氣器;所述升溫裝置陣列設于好氧池內，升溫裝置包括凸透鏡、支架、保溫層、進光筒和升溫板，所述進光筒為圓柱形，進光筒內部為中空結構;所述支架位于 進光筒的上方，凸透鏡位于支架上，凸透鏡的直徑大于進光筒的直徑，凸透鏡中心位于進光筒的中心軸線上;所述進光筒內壁設有一層反光鏡，反光鏡為圓筒形，保溫層包裹在進光筒的外表面，升溫板位于進光筒的底部。

　　進一步的，所述好氧池的頂部設置有通風口。

　　進一步的，所述進光筒采用防爆玻璃材料。

　　進一步的，所述升溫板為半圓球形。

　　所述好氧池的一側通過管路連接吸附池,所述吸附池內設置有吸附劑。

　　所述吸附池的側壁設置有出水口。

　　所述吸附劑的制備方法如下：

　　預處理的凹凸棒土與MBAA在鹽水中混合，在60℃下攪拌1-3h;將生物高分子溶液與上述混合溶液混合，將上述溶液加熱到50℃，加入凹凸棒土質量4%的活性污泥和2%的納米鐵錳復合氧化物，加入凹凸棒土質量3%的碳納米管攪拌處理1小時，攪拌速度為10r/min。然后向上述混合液加入環糊精復合溶液，在30℃攪拌40min，在10℃放置30min后，調整溫度為3℃保持60min進行緩慢攪拌固化交聯，將上述混合物用紗布包裹后壓擠去水。用10%單寧酸溶液沖洗2遍;上述混合物放置在50℃烘箱處理10h后即可。

　　預處理的凹凸棒土與MBAA的比例為：10:6。

　　凹凸棒土的預處理：將粒徑300目～1000目的凹凸棒土加入體積濃度為25%的甲醇溶液中，控制溫度在45-50℃，電脈沖處理;沉淀1h后取上層清液，上層清液中加少量蒸餾水混合均勻后用500rpm離心1min，取上層清液，如此反復洗滌上層清液3～5次，最后用2000-3000rpm進行離心分離，取其沉淀，90℃下真空干燥24h，研磨后按粒徑200目～400目篩子過篩，收集凹凸棒土待用。

　　電脈沖處理?xiàng)l件如下：高壓脈沖處理8min;高壓脈沖電場(PEF)處理。

　　所述鹽水為KCl和聚乙烯醇混合溶液，KCl質量濃度為4%，聚乙烯醇質量濃度為4%。

　　所述生物高分子溶液的添加量為凹凸棒土質量的6倍。

　　生物高分子溶液的制備方法如下：

　　將發酵培養獲得的聚谷氨酸發酵液與靈芝菌發酵培養液體按照1:7混合，隨后采用濃縮設備濃縮到混合體積的30%。

　　所述聚谷氨酸發酵液與靈芝菌發酵培養液按照常規方法培養即可。

　　活性污泥的濃度為4000mg/L。

　　碳納米管的制備方法為：在體積比為20%的甲醇水溶液中添加甲醇水溶液重量25%的碳納米管，浸泡處理40min，離心收集沉淀物質即可。

　　環糊精復合溶液中含有10%的環糊精和40%的硼酸。

　　與現有技術相比，本實用新型通過空氣壓縮裝置將空氣壓縮充入空氣儲罐，空氣儲罐內流出的壓縮空氣推動攪拌器旋轉、對好氧池進行曝氣，結構簡單合理，有效實現厭氧反應池的攪拌和好氧池的曝氣;太陽光會通過凸透鏡將光線聚集到進光筒內的反光鏡上，反光鏡經過反射會將光反射到升溫板上，升溫板吸收光變熱，加熱周圍的污水，同時由于凸透鏡將光線聚集到進光筒內，所以凸透鏡的下部沒有光線，對污水沒有加熱，這樣就造成底部的污水熱，頂部的污水溫度低，這樣會形成對流，促進污水流動，節約了推流器，反應效果好，有效促進生化反應的進行，解決了傳統曝氣池在低溫條件下反應速度慢，污水處理效率低的問題。處理后污水經過吸附劑處理，進一步得到凈化后排出。
