申請日2015.08.27
公開(公告)日2015.11.25
IPC分類號F01K11/02; C02F11/12; F01D15/10; F01K17/00
摘要
本發明公開了一種污泥干化發電系統以及方法，包括污泥干化機以及與污泥干化機相連的蒸汽發生器，污泥干化機上設置有干化機進汽管，干化機進汽管上設置有干化機進汽閥，蒸汽發生器上設置有發生器排汽管，發生器排汽管上設置有發生器排汽閥，還包括汽輪機，汽輪機與發電機相連，汽輪機上設置有汽輪機進汽管以及汽輪機排汽管，汽輪機進汽管和發生器排汽管相連，汽輪機排汽管和干化機進汽管相連，汽輪機進汽管上設置有汽輪機進汽閥，汽輪機排汽管上設置有汽輪機排汽閥;蒸汽發生器輸出的高溫高壓的高品質蒸汽進入汽輪機，汽輪機驅動發電機發電。
權利要求書
1.污泥干化發電系統，包括污泥干化機以及與污泥干化機相連的蒸汽發生器，污泥干 化機上設置有干化機進汽管，干化機進汽管上設置有干化機進汽閥，蒸汽發生器上設置有發 生器排汽管，發生器排汽管上設置有發生器排汽閥，其特征在于：還包括汽輪機，汽輪機與 發電機相連，汽輪機上設置有汽輪機進汽管以及汽輪機排汽管，汽輪機進汽管和發生器排汽 管相連，汽輪機排汽管和干化機進汽管相連，汽輪機進汽管上設置有汽輪機進汽閥，汽輪機 排汽管上設置有汽輪機排汽閥。
2.如權利要求1所述的污泥干化發電系統，其特征在于：所述汽輪機進汽管上設置有 進汽壓力表以及進汽溫度計，汽輪機排汽管上設置有排汽壓力表以及排汽溫度計，汽輪機進 汽管上還設置有電動閥，電動閥位于汽輪機進汽閥和汽輪機之間。
3.如權利要求2所述的污泥干化發電系統，其特征在于：所述汽輪機排汽管上汽輪機 排汽閥蒸汽流入端的外側設置有排汽旁路，排汽旁路上設置有旁路閥。
4.如權利要求3所述的污泥干化發電系統，其特征在于：所述汽輪機上設置有水冷卻 循環系統。
5.如權利要求4所述的污泥干化發電系統，其特征在于：所述汽輪機進汽管上設置有 進汽端排水管，進汽端排水管上設置有排水閥;汽輪機排汽管上設置有出汽端排水管，出汽 端排水管上設置有出汽端排水閥;所述汽輪機上設置有汽輪機排水管，汽輪機排水管上設置 有汽輪機排水閥。
6.污泥干化發電系統發電方法，包括污泥干化機以及與污泥干化機相連的蒸汽發生 器，污泥干化機上設置有干化機進汽管，干化機進汽管上設置有干化機進汽閥，蒸汽發生器 上設置有發生器排汽管，發生器排汽管上設置有發生器排汽閥，其特征在于：還包括汽輪 機，汽輪機與發電機相連，汽輪機上設置有汽輪機進汽管以及汽輪機排汽管，汽輪機進汽管 和發生器排汽管相連，汽輪機排汽管和干化機進汽管相連，汽輪機進汽管上設置有汽輪機進 汽閥，汽輪機排汽管上設置有汽輪機排汽閥，蒸汽從蒸汽發生器進入汽輪機，蒸汽在汽輪機 內膨脹做功將熱能轉化成機械能帶動發電機轉動，發電機轉動將機械能轉化成電能，發電后 的蒸汽進入污泥干化機。
7.如權利要求6所述的污泥干化發電系統發電方法，其特征在于：所述汽輪機進汽管 上設置有進汽壓力表以及進汽溫度計，汽輪機排汽管上設置有排汽壓力表以及排汽溫度計， 汽輪機進汽管上還設置有電動閥，電動閥位于汽輪機進汽閥和汽輪機之間。
8.如權利要求7所述的污泥干化發電系統發電方法，其特征在于：所述汽輪機排汽管 上汽輪機排汽閥蒸汽流入端的外側設置有排汽旁路，排汽旁路上設置有旁路閥。
9.如權利要求8所述的污泥干化發電系統發電方法，其特征在于：所述汽輪機上設置 有水冷卻循環系統。
10.如權利要求9所述的污泥干化發電系統發電方法，其特征在于：所述汽輪機進汽管 上設置有進汽端排水管，進汽端排水管上設置有排水閥;汽輪機排汽管上設置有出汽端排水 管，出汽端排水管上設置有出汽端排水閥;所述汽輪機上設置有汽輪機排水管，汽輪機排水 管上設置有汽輪機排水閥。
說明書
污泥干化發電系統以及方法
技術領域
本發明涉及節能領域，尤其涉及一種將污泥干化前的蒸汽發電的污泥干化發電系統。
背景技術
隨著工業的發展，中國的污水處理快速發展，污水處理能力及處理率增長迅速，污水污 泥的產量迅速增加;隨著城鎮化水平和污水處理量的增加，污泥量仍在不斷增長。污泥的成 分和化學性質復雜，污泥干化前含水量很高，可達99.2%～99.5%，經過干化后的污泥含水量 在80%左右，同時體積減小，重量減輕，方便后續運輸且處理方便。
污泥干燥機作為污泥干化的專用機器，可以一次性將含水的污泥烘干。污泥由給料機經 烘干機內，隨著筒體的轉動，污泥被導至傾斜揚料板上即被提升到筒體的中心位置，逐漸灑 落形成料幕，高溫汽流從中穿過，使污泥預熱并蒸發水分，從發電廠來的用于污泥干燥機的 熱蒸汽蒸汽溫度為270℃以上，壓力為1MPa以上，為高品質蒸汽，而蒸汽溫度為221℃以上， 壓力為0.5MPa以上即可滿足污泥干燥機的使用需求，使用前需對蒸汽進行降壓降溫，目前使 用減溫減壓器對高溫高壓的高品質蒸汽進行減溫減壓，存在很大的熱能浪費，同時高品質蒸 汽低用，造成了能源浪費，直接影響了企業的經濟效益。
發明內容
本發明解決的技術問題是提供一種將干化污泥前的蒸汽先用于發電的污泥干化發電系 統。

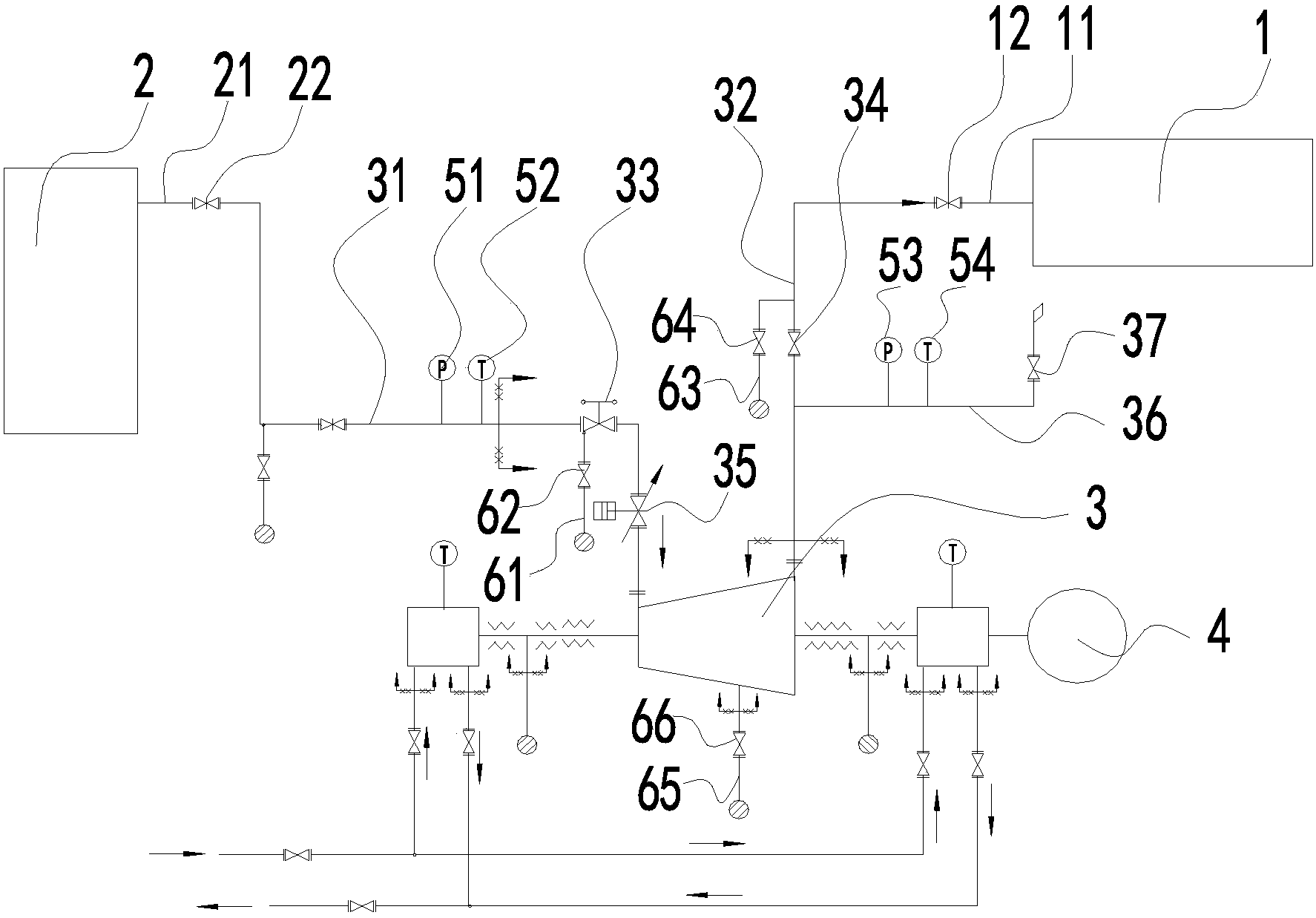

本發明解決其技術問題所采用的技術方案是：污泥干化發電系統，包括污泥干化機以及 與污泥干化機相連的蒸汽發生器，污泥干化機上設置有干化機進汽管，干化機進汽管上設置 有干化機進汽閥，蒸汽發生器上設置有發生器排汽管，發生器排汽管上設置有發生器排汽閥， 還包括汽輪機，汽輪機與發電機相連，汽輪機上設置有汽輪機進汽管以及汽輪機排汽管，汽 輪機進汽管和發生器排汽管相連，汽輪機排汽管和干化機進汽管相連，汽輪機進汽管上設置 有汽輪機進汽閥，汽輪機排汽管上設置有汽輪機排汽閥。
蒸汽發生器輸出的高溫高壓的高品質蒸汽進入汽輪機，蒸汽在汽輪機內噴嘴中膨脹作功 將熱能轉變?yōu)閯幽�，通過動葉片又將動能轉變?yōu)闄C(jī)械能，帶動汽輪機轉子與發電機發電，發 電后，從汽輪機輸出的溫度及壓力較低的蒸汽滿足污泥干化機的使用要求，對蒸汽充分利用， 節約了熱能的同時提高了企業的經濟效益。
進一步的是所述汽輪機進汽管上設置有進汽壓力表以及進汽溫度計，汽輪機排汽管上設 置有排汽壓力表以及排汽溫度計，汽輪機進汽管上還設置有電動閥，電動閥位于汽輪機進汽 閥和汽輪機之間。
進一步的是：所述汽輪機排汽管上汽輪機排汽閥蒸汽流入端的外側設置有排汽旁路，排 汽旁路上設置有旁路閥。
進一步的是：所述汽輪機上設置有水冷卻循環系統。
進一步的是：所述汽輪機進汽管上設置有進汽端排水管，進汽端排水管上設置有排水閥; 汽輪機排汽管上設置有出汽端排水管，出汽端排水管上設置有出汽端排水閥;所述汽輪機上 設置有汽輪機排水管，汽輪機排水管上設置有汽輪機排水閥。
本發明還提供了污泥干化發電系統發電方法，包括污泥干化機以及與污泥干化機相連的 蒸汽發生器，污泥干化機上設置有干化機進汽管，干化機進汽管上設置有干化機進汽閥，蒸 汽發生器上設置有發生器排汽管，發生器排汽管上設置有發生器排汽閥，還包括汽輪機，汽 輪機與發電機相連，汽輪機上設置有汽輪機進汽管以及汽輪機排汽管，汽輪機進汽管和發生 器排汽管相連，汽輪機排汽管和干化機進汽管相連，汽輪機進汽管上設置有汽輪機進汽閥， 汽輪機排汽管上設置有汽輪機排汽閥，蒸汽從蒸汽發生器進入汽輪機，蒸汽在汽輪機內噴嘴 中膨脹作功將熱能轉變?yōu)閯幽埽ㄟ^動葉片又將動能轉變?yōu)闄C(jī)械能，帶動汽輪機轉子與發電 機轉子旋轉，發電機轉子與定子通過切割磁力線產生感應電流，把機械能轉變?yōu)殡娔�，發電 后的蒸汽進入污泥干化機。
進一步的是：所述汽輪機進汽管上設置有進汽壓力表以及進汽溫度計，汽輪機排汽管上 設置有排汽壓力表以及排汽溫度計，汽輪機進汽管上還設置有電動閥，電動閥位于汽輪機進 汽閥和汽輪機之間。
進一步的是：所述汽輪機排汽管上汽輪機排汽閥蒸汽流入端的外側設置有排汽旁路，排 汽旁路上設置有旁路閥。
進一步的是：所述汽輪機上設置有水冷卻循環系統。
進一步的是：所述汽輪機進汽管上設置有進汽端排水管，進汽端排水管上設置有排水閥; 汽輪機排汽管上設置有出汽端排水管，出汽端排水管上設置有出汽端排水閥;所述汽輪機上 設置有汽輪機排水管，汽輪機排水管上設置有汽輪機排水閥。
本發明有益效果是：蒸汽發生器輸出的溫度為270℃以上，壓力為1MPa以上的高品質蒸 汽進入汽輪機，蒸汽在汽輪機內噴嘴中膨脹作功將熱能轉變?yōu)閯幽�，通過動葉片又將動能轉 變?yōu)闄C(jī)械能，帶動汽輪機轉子與發電機轉子旋轉，發電機轉子與定子通過切割磁力線產生感 應電流，把機械能轉變?yōu)殡娔?汽輪機輸出的蒸汽溫度為221℃以上，壓力為0.5MPa以上， 滿足污泥干化機的使用需求，避免了使用減溫減壓器對蒸汽進行減溫減壓造成的熱能浪費， 將此熱能轉化成電能，一部分供污泥干化機使用，另一部分經主變壓器升壓至35KV后由輸 電線送到電網，節能的同時提高了企業的經濟效益。
