申請日2015.08.27

　　公開(公告)日2015.12.02

　　IPC分類號C02F103/30; C02F9/14

　　摘要

　　本發明涉及一種零排放印染廢水處理系統，包括廢水調節池、混凝沉淀池、高級氧化沉淀池、倒置A2O反應池、好氧接觸氧化池、二沉池、砂濾池和清水池;混凝沉淀池包括攪拌混合區和沉淀區;高級氧化沉淀池包括曝氣混合區和沉淀區，倒置A2O反應池包括通過折流板分隔成的兼氧段、缺氧段和厭氧段;好氧接觸氧化池設置有進水管、布水三角錐、填料和曝氣調控系統;廢水經調節池調節水量和水質，進入混凝沉淀池去除污染物，然后廢水進入高級氧化沉淀池，污染物被氧化分解，再進入倒置A2O反應池、好氧接觸氧化池進行缺氧、厭氧和好氧反應，經沉淀和過濾后進入清水池回用。

　　權利要求書

　　1.一種零排放印染廢水處理系統，其特征在于：包括廢水調節池、混凝沉 淀池(1)、高級氧化沉淀池(2)、倒置A2O反應池(3)、好氧接觸氧化池(4)、 二沉池、砂濾池和清水池;

　　所述的廢水調節池包括進水管和出水管，用于調節印染廢水的水質和水量;

　　所述的混凝沉淀池(1)包括攪拌混合區(1-1)和沉淀區(1-2)，攪拌混 合區底部設有廢水進水管(1-3)，中上部設有混凝劑添加系統(1-4)，在攪拌 混合區中部設置有攪拌裝置(1-5);所述沉淀區內設有擋板(1-6)，該擋板與 混凝沉淀池的內壁形成作為廢水進入沉淀區的廢水流道，沉淀區的出口處設有 三相分離器(1-7)，沉淀區的出口上部設有溢水堰(1-8)，沉淀區底部設計成 錐形結構，在沉淀區底部設置有沉淀物排放閥(1-9);

　　所述的高級氧化沉淀池(2)包括曝氣混合區(2-1)和沉淀區(2-2)，曝氣混合 區底部設置有臭氧曝氣盤(2-3)，所述的臭氧曝氣盤的上方設有布水支管(2-4)， 所述的布水支管(2-4)連接進水管(2-5)，所述的臭氧曝氣盤(2-3)通過曝氣管連 接有高級氧化沉淀池外的風機，風機通過管道連通臭氧發生器(2-7);所述沉淀 區內設有擋板(2-8)，該擋板與沉淀池的內壁形成作為廢水進入沉淀區的廢水流 道，沉淀區的出口處設有三相分離器(2-9)，沉淀區的出口上部設有溢水堰 (2-10)，沉淀區底部設計成錐形結構，在沉淀區底部設置有排泥閥(2-11);

　　所述倒置A2O反應池(3)包括通過折流板(3-1)分隔成的兼氧段(3-2)、 缺氧段(3-3)和厭氧段(3-4)，所述兼氧段(3-2)首端設有用于供入廢水的 進水管(3-5)，兼氧段(3-2)末端與缺氧段(3-3)首端連通，缺氧段(3-3) 末端與厭氧段(3-4)首端連通;所述缺氧段(3-3)和厭氧段(3-4)的進水一 側折流板的下部設置有45度的轉角，以避免水流進入時產生的沖擊作用，從而 起到緩沖水流和均勻布水的作用;厭氧段(3-4)末端設有三相分離器(3-6) 和溢水堰(3-7)，溢水堰(3-7)連接出水管;所述兼氧段(3-2)、缺氧段(3-3) 和厭氧段(3-4)底部設計成錐形結構，錐形結構連接污泥排放閥(3-8);所述 倒置A2O反應池的兼氧段、缺氧段和厭氧段的上蓋(3-9)設計成圓錐形結構， 圓錐形結構頂端都設有甲烷廢氣集氣管(3-10);所述兼氧段、缺氧段和厭氧段 內都設有填料(3-11);

　　所述好氧接觸氧化池(4)內中下部設置進水管(4-1)，所述進水管(4-1) 下部設有布水三角錐(4-2);所述布水三角錐(4-2)下部設有曝氣調控系統 (4-3)，所述曝氣調控系統(4-3)包括曝氣盤、鼓風機和溶解氧測量調控裝置; 進一步的，所述的曝氣盤是均勻設置有微孔的微孔式曝氣盤;所述曝氣盤通過 曝氣管連接鼓風機，鼓風機設置在好氧接觸氧化池外，好氧接觸氧化池的上部、 廢水水面下設置溶解氧測量調控裝置，所述溶解氧測量調控裝置根據氧容量調 控鼓風機工作;所述進水管上部內置有填料(4-4);所述好氧接觸氧化池的出口 處布設有溢流堰(4-5);

　　所述好氧接觸氧化池(4)的出水管連接二沉池，二沉池底部設有污泥回流 系統，一部分污泥回流到倒置A2O反應池(3)中;

　　二沉池沉淀處理后的水經溢流堰進入砂濾池，過濾后的水進入清水池回用。

　　說明書

　　一種零排放印染廢水處理系統

　　技術領域

　　本發明涉及廢水處理技術領域，具體涉及一種零排放印染廢水處理系統。

　　背景技術

　　我國紡織工業量大面廣，產生的廢水?dāng)?shù)量多，濃度高，是對水環境污染構 成嚴重威脅的工業污染源之一。在紡織工業廢水中，以印染廢水污染最為嚴重。 隨著科技的發展染料品種的日益增多，染料的成分日益復雜，并且有著抗氧化、 抗光解、色度高、濃度高的特點，對印染廢水的治理技術及工藝提出了越來越 高的要求。

　　印染廢水的治理技術主要有化學法、傳質法、熱處理法和生物法等。印染 廢水的成分復雜，可生化性差，用單一的方法很難取得理想的處理效果，通常 采用物理、化學、生物等多種方法綜合處理，但帶來處理成本高等問題。

　　隨著環保要求的不斷提高和資源的日益短缺,水資源及不可再生資源的合 理回收及二次利用也成了環境治理的重要內容。

　　發明內容

　　本發明要解決的技術問題是：為了解決上述污水的處理難題，本發明提供 一種零排放印染廢水處理系統，實現廢水資源化回用。

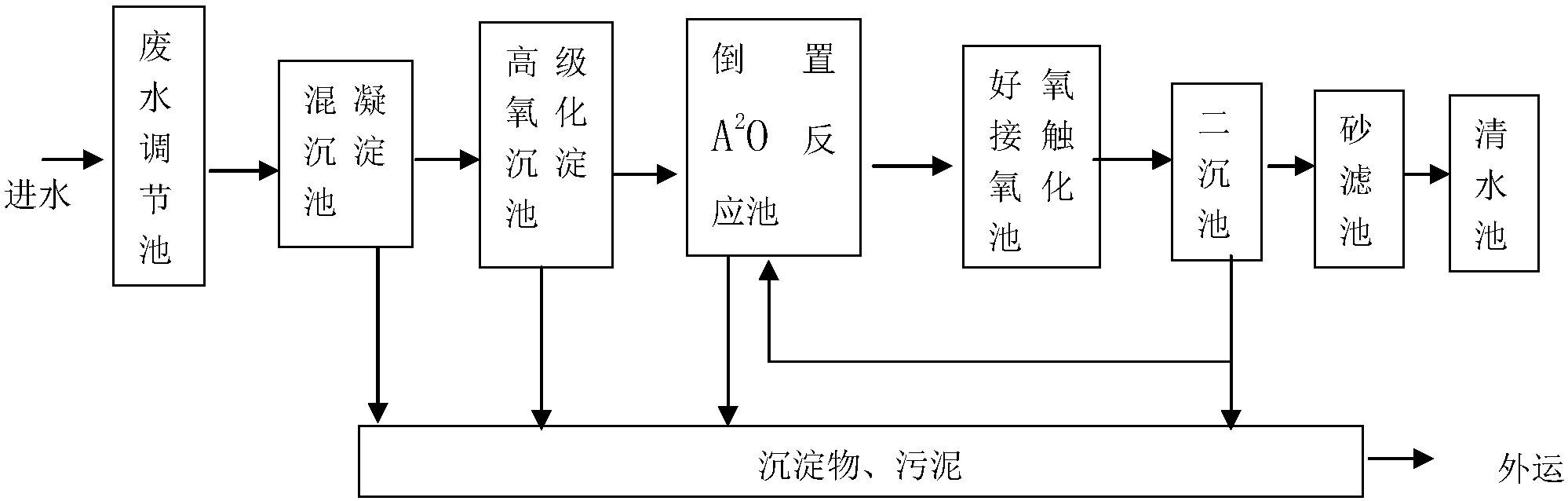

　　本發明解決其技術問題所采用的技術方案是：一種零排放印染廢水處理系 統，包括廢水調節池、混凝沉淀池、高級氧化沉淀池、倒置A2O反應池、好氧接 觸氧化池、二沉池、砂濾池和清水池;所述廢水調節池、混凝沉淀池、高級氧 化沉淀池、倒置A2O反應池、好氧接觸氧化池、二沉池、砂濾池和清水池依次連 通。

　　所述的廢水調節池包括進水管和出水管，用于調節印染廢水的水質和水量。

　　所述的混凝沉淀池包括攪拌混合區和沉淀區，攪拌混合區底部設有廢水進 水管，中上部設有混凝劑添加系統，在攪拌混合區中部設置有攪拌裝置;所述 沉淀區內設有擋板，該擋板與混凝沉淀池的內壁形成作為廢水進入沉淀區的廢 水流道，沉淀區的出口處設有三相分離器，沉淀區的出口上部設有溢水堰，沉 淀區底部設計成錐形結構，在沉淀區底部設置有沉淀物排放閥。

　　所述的混凝沉淀池的出水管與高級氧化沉淀池的進水管連通。

　　所述的高級氧化沉淀池包括曝氣混合區和沉淀區，曝氣混合區底部設置有 臭氧曝氣盤，所述的臭氧曝氣盤的上方設有布水支管，所述的布水支管連接進 水管，所述的臭氧曝氣盤通過曝氣管連接有高級氧化沉淀池外的風機，風機通 過管道連通臭氧發生器;所述沉淀區內設有擋板，該擋板與沉淀池的內壁形成 作為廢水進入沉淀區的廢水流道，沉淀區的出口處設有三相分離器，沉淀區的 出口上部設有溢水堰，沉淀區底部設計成錐形結構，在沉淀區底部設置有排泥 閥。

　　所述倒置A2O反應池包括通過折流板分隔成的兼氧段、缺氧段和厭氧段，所 述兼氧段首端設有用于供入廢水的進水管，兼氧段末端與缺氧段首端連通，缺 氧段末端與厭氧段首端連通，所述缺氧段和厭氧段進水一側折流板的下部設置 有45度的轉角，以避免水流進入時產生的沖擊作用，從而起到緩沖水流和均勻 布水的作用;厭氧段末端設有三相分離器和溢水堰，溢水堰連接出水管;所述 兼氧段、缺氧段和厭氧段底部設計成錐形結構，錐形結構連接污泥排放閥;所 述倒置A2O反應池的兼氧段、缺氧段和厭氧段上蓋設計成圓錐形結構，圓錐形結 構頂端都設有獨立的甲烷廢氣集氣管;所述兼氧段、缺氧段和厭氧段內都設有 填料。

　　所述好氧接觸氧化池內中下部設置有進水管，所述進水管下部設有布水三 角錐;所述布水三角錐下部設有曝氣調控系統，所述曝氣調控系統包括曝氣盤、 鼓風機和溶解氧測量調控裝置;進一步，所述的曝氣盤是均勻設置有微孔的微 孔式曝氣盤。所述曝氣盤通過曝氣管連接鼓風機，鼓風機設置在好氧接觸氧化 池外，好氧接觸氧化池的上部、廢水水面下設置溶解氧測量調控裝置，所述溶 解氧測量調控裝置根據氧容量調控鼓風機工作;所述進水管上部內置有填料; 所述好氧接觸氧化池的出口處布設有溢流堰。

　　所述好氧接觸氧化池的出水管連接二沉池，二沉池底部設有污泥回流系統， 一部分污泥回流到倒置A2O反應池。

　　二沉池沉淀處理后的水經溢流堰進入砂濾池，過濾后的水進入清水池回用。

　　一種采用上述零排放印染廢水處理系統進行廢水處理的方法，具有如下步 驟：

　�、儆∪緩U水通過進水管進入廢水調節池調節水質和水量。

　�、趶U水通過混凝沉淀池?cái)嚢杌旌蠀^(qū)底部的廢水進水管進入混凝沉淀池，與 來自混凝劑添加系統的混凝劑混合，利用設置在攪拌區中部的攪拌裝置進行攪 拌;混凝反應后的廢水進入沉淀區，沉淀區的三相分離器實現泥水分離;污泥 在重力的作用下下沉到混凝沉淀池沉淀區的下部，通過底部的沉淀物排放閥排 出;廢水通過溢水堰、出水管和連接管進入高級氧化沉淀池的進水管。

　�、蹚U水通過高級氧化沉淀池的進水管以及布水支管進入高級氧化沉淀池的 中下部;位于高級氧化沉淀池布水支管下方的臭氧曝氣盤產生大量細小氣泡使 廢水中的固體物進一步摩擦，同時把廢水中的大分子物質氧化成易于吸收和吸 附的小分子物質，氧化分解后的廢水進入沉淀區的廢水流道，沉淀區的三相分 離器實現泥水分離;污泥在重力的作用下下沉到高級氧化沉淀池沉淀區的下部， 通過底部的排泥閥排出;廢水通過溢水堰、出水管和連接管連通倒置A2O反應 池的進水管。

　�、軓U水通過倒置A2O反應池兼氧段的進水管進入倒置A2O反應池的下部;廢 水進入倒置A2O反應池后沿折流板上下前進，依次通過兼氧段、缺氧段和厭氧段 的每個反應室的污泥床，反應池中的污泥隨著廢水的上下流動和沼氣上升的作 用而運動，折流板的阻擋作用和污泥自身的沉降作用又使污泥的流速降低，因 此大量的污泥都被截留在反應池中，反應池中的微生物與廢水中的有機物充分 接觸。兼氧段的兼性菌、缺氧段和厭氧段的異養菌將廢水中的淀粉、纖維、碳 水化合物等懸浮污染物和可溶性有機物水解為有機酸，使大分子有機物分解為 小分子有機物，不溶性的有機物轉化成可溶性有機物。

　　⑤厭氧反應后的廢水在厭氧段末端設有的三相分離器實現泥、水、甲烷氣 的分離，污泥在重力的作用下下沉到倒置A2O反應池的下部，多余的污泥通過底 部的污泥排放閥排出;倒置A2O反應池產生的甲烷廢氣通過反應池頂部集氣管收 集排放;處理后的廢水通過溢水堰、出水管和連接管連通好氧接觸氧化池的進 水管。

　�、迯U水通過進水管進入好氧接觸氧化池的中下部，在布水三角錐的作用下 均勻布水，所述的曝氣盤是均勻設置有微孔的微孔式曝氣盤，產生大量的微氣 泡，所述溶解氧測量調控裝置根據氧容量調控鼓風機工作，確保好氧接觸氧化 池水中的溶解氧大于2mg/L，處理后的廢水通過溢流堰和出水管流出。

　�、吆醚踅佑|氧化池的出水管連接二沉池的布水管，二沉池的沉淀污泥一部 分污泥回流到倒置A2O反應池，一部分作為剩余污泥。

　�、喽�沉池沉淀處理后的水經溢流堰進入砂濾池，過濾后的水進入清水池回 用。

　　⑨混凝沉淀池、高級氧化沉淀池、倒置A2O反應池和二沉池產生的沉淀物和 剩余污泥脫水后外運。

　　本發明的有益效果是：本發明結構簡單，制造成本較低，對印染廢水處理 具有比較好的深度效果，管理方便。
