申請日2015.10.19

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/10; C01C1/24; C01G45/10; C02F103/36

　　摘要

　　本發明公開了一種對苯二酚生產廢水處理系統，其包括依次布置的中和沉淀單元、加熱過濾單元、納濾單元和蒸發濃縮單元，加熱過濾單元的進口端、出口端分別與中和沉淀單元的上清液出口和納濾單元的進液口相連，納濾單元的濾液出口與蒸發濃縮單元的進口相連。實際使用時，先通過pH調節劑和沉淀劑對中和沉淀單元中的廢水進行初步處理，然后通過加熱過濾單元的加熱過濾處理可得到硫酸錳晶體，之后再依次通過納濾單元和蒸發濃縮單元的納濾、蒸發處理即可得到硫酸銨產品。本發明公開的廢水處理系統將過濾分離技術與蒸發結晶處理進行結合，從對苯二酚生產廢水回收得到合格的硫酸錳和硫酸銨產品，達到了變廢為寶的目的。

　　權利要求書

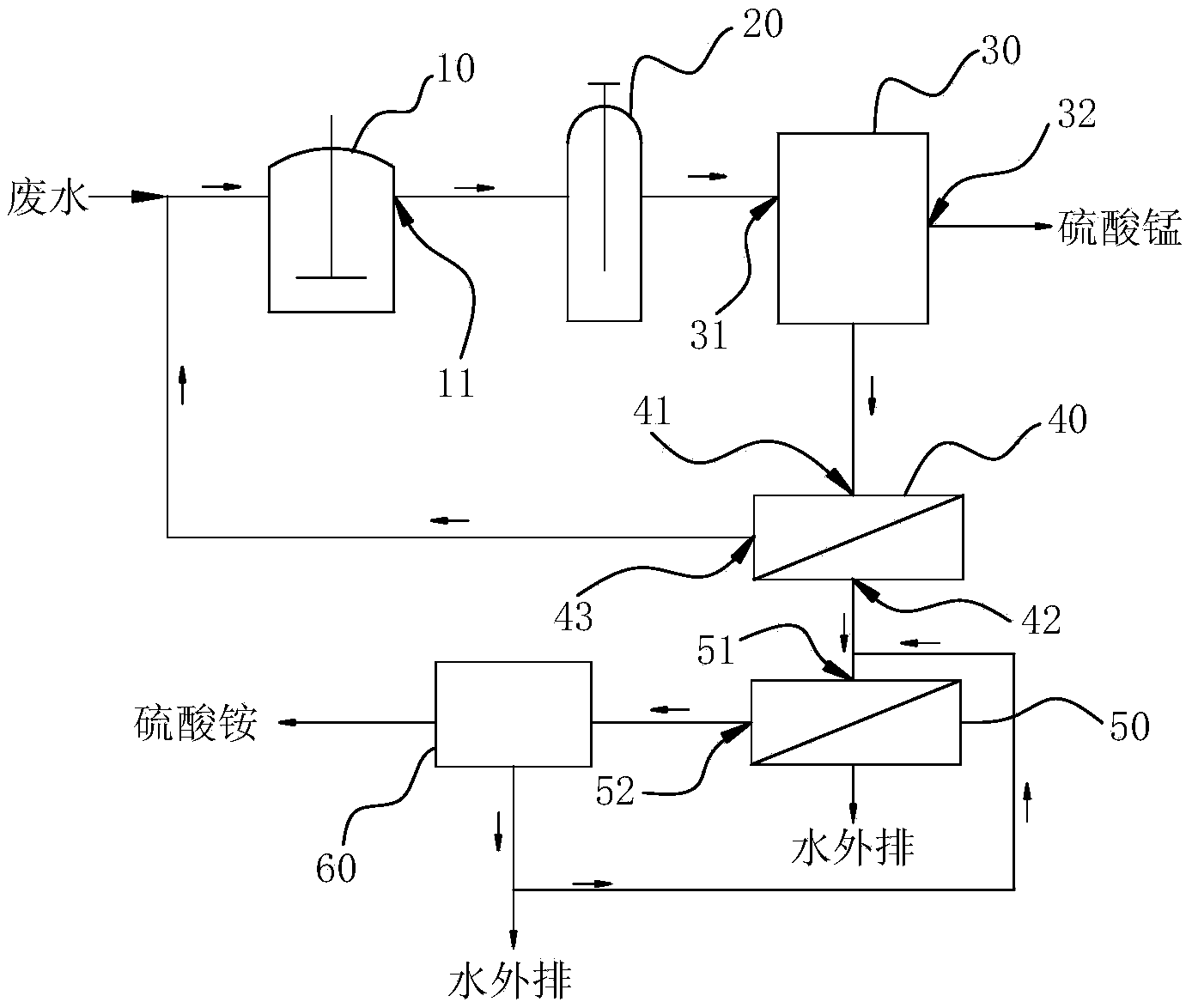

　　1.一種對苯二酚生產廢水處理系統，其特征在于：包括依次布置的中和沉淀單元(10)、加熱過濾單元(30)、納濾單元(40)和蒸發濃縮單元(60)，加熱過濾單元(30)的進口端(31)、出口端(32)分別與中和沉淀單元(10)的上清液出口(11)和納濾單元(40)的進液口 (41)相連，納濾單元(40)的濾液出口(42)與蒸發濃縮單元(60) 的進口相連。

　　2.根據權利要求1所述對苯二酚生產廢水處理系統，其特征在于：所述中和沉淀單元(10)和加熱過濾單元(30)之間設置有吸附單元(20)，吸附單元(20)的進口、出口分別與中和沉淀單元(10)的上清液出口 (11)和加熱過濾單元(30)的進口端(31)相連。

　　3.根據權利要求1所述對苯二酚生產廢水處理系統，其特征在于：所述納濾單元(40)和蒸發濃縮單元(60)之間設置有反滲透單元(50)，反滲透單元(50)的進液端(51)、濃縮液出口端(52)分別與納濾單元(40)的濾液出口(42)和蒸發濃縮單元(60)的進口相連。

　　4.根據權利要求1所述對苯二酚生產廢水處理系統，其特征在于：納濾單元(40)的濃縮液出口(43)通向中和沉淀單元(10)的進口。

　　5.根據權利要求1或2所述對苯二酚生產廢水處理系統，其特征在于：納濾單元(40)中的膜元件的截留分子量為100-600D。

　　6.根據權利要求1或2所述對苯二酚生產廢水處理系統，其特征在于：反滲透單元(50)中的膜元件為卷式膜或者碟管式膜。

　　7.根據權利要求1或2所述對苯二酚生產廢水處理系統，其特征在于：所述蒸發濃縮單元(60)為多效蒸發濃縮設備或MVR濃縮設備。

　　說明書

　　對苯二酚生產廢水處理系統

　　技術領域

　　本發明涉及化工技術領域，具體涉及一種對苯二酚生產廢水處理系統。

　　背景技術

　　對苯二酚又名氫醌，是一種重要的化工原材料，常用于制造蒽醌染料、偶氮染料、橡膠防老劑和抗氧劑等。目前，國內對苯二酚的產量約 10000噸/年，對苯二酚的工業化生產方法主要為苯胺氧化法，該方法是先在硫酸中將苯胺用二氧化錳氧化生產苯醌，然后在水中用鐵粉將苯醌還原為對苯二酚粗品，之后再經過濾、脫色、結晶和干燥處理即得對苯二酚成品。

　　但是，采用苯胺氧化法生產對苯二酚存在的技術缺陷是：在苯胺氧化成苯醌階段中，每生產290kg苯醌會產生約11噸廢水，該廢水主要成分為硫酸錳、硫酸銨、COD等，具體的，申請人檢測了一批廢水樣本的主要成分，結果表明：苯胺氧化階段產生的廢水中主要含質量分?jǐn)?shù)為 13%硫酸錳、2.5%硫酸銨、1%硫酸、17.5%TDS(即總?cè)芙夤腆w)，廢水的COD值為500mg/l。由于該廢水的含鹽量高達18%以上，因此無法進入生化系統進行生化處理，現今企業主要是將該廢水直接蒸干，但直接蒸干的成本為60-80元/噸，成本過高，且存在固廢無法處理問題，這樣無疑制約了對苯二酚的規模化順利生產。

　　發明內容

　　本發明的目的是提供一種使用效果好、可以有效保證資源合理化利用的對苯二酚生產廢水處理系統。

　　為實現上述目的，本發明采用的技術方案是：一種對苯二酚生產廢水處理系統，其特征在于：包括依次布置的中和沉淀單元、加熱過濾單元、納濾單元和蒸發濃縮單元，加熱過濾單元的進口端、出口端分別與中和沉淀單元的上清液出口和納濾單元的進液口相連，納濾單元的濾液出口與蒸發濃縮單元的進口相連。

　　上述技術方案產生的有益效果在于：實際使用時，先通過pH調節劑和沉淀劑對中和沉淀單元中的廢水進行初步處理，然后通過加熱過濾單元的加熱過濾處理可得到硫酸錳晶體，之后再依次通過納濾單元和蒸發濃縮單元的納濾、蒸發處理即可得到硫酸銨產品。本發明公開的廢水處理系統將過濾分離技術與蒸發結晶處理進行結合，從對苯二酚生產廢水回收得到合格的硫酸錳和硫酸銨產品，達到了變廢為寶的目的。
