申請日2015.09.23
公開(公告)日2016.01.06
IPC分類號C02F1/00
摘要
本實用新型公開了一種用于污水處理的泥水分離設備，包括泥水分離主體、出水管和進氣管，泥水分離主體設有套管、套筒、活塞接頭、活動桿、提手和活塞，套管、套筒和活塞接頭由上至下依次設置并相互固定連接，活動桿貫穿套管的內腔，提手固定在活動桿的上端，活塞固定在活動桿的下端，活塞的形狀與活塞接頭的形狀相同且與活塞接頭的內腔壁間隙設置;出水管包括連為一體的第一豎管、橫管和第二豎管，第一豎管的上端與活塞接頭的下端固定連接，第二豎管上設有豎向設置的進氣管，進氣管的上端設有進氣調節閥。本實用新型具有結構簡單、操作方便、可調節性強、成本低廉的優點，采用本實用新型可對反應池的出水量和污泥流失量進行有效控制。

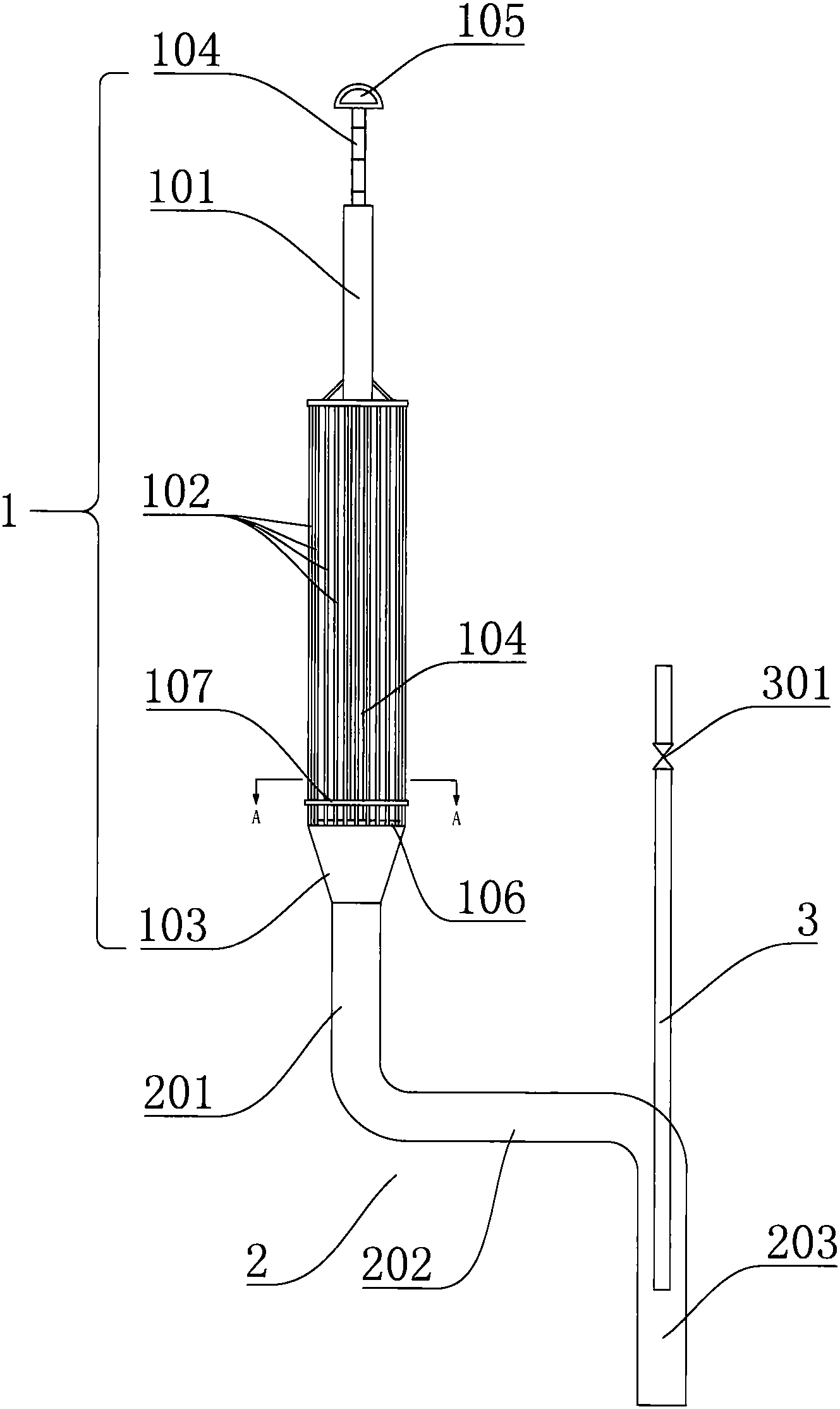

摘要附圖
權利要求書
1.一種用于污水處理的泥水分離設備，其特征在于：包括泥水分離主體(1)、出水管(2)和進氣管(3)，所述泥水分離主體(1)設有套管(101)、套筒(102)、活塞接頭(103)、活動桿(104)、提手(105)和活塞(106)，套管(101)、套筒(102)和活塞接頭(103)由上至下依次設置并相互固定連接，套筒(102)的內徑大于套管(101)的內徑且兩者的內腔相互連通，套筒(102)上設有進水通道，活動桿(104)貫穿套管(101)的內腔，提手(105)固定在活動桿(104)的上端，活塞(106)固定在活動桿(104)的下端，活塞(106)的形狀與活塞接頭(103)的形狀相同且與活塞接頭(103)的內腔壁間隙設置;
所述出水管包括連為一體的第一豎管(201)、橫管(202)和第二豎管(203)，第一豎管(201)的上端與活塞接頭(103)的下端固定連接，第一豎管(201)的下端與橫管(202)的一端固定連接，橫管(202)的另一端與第二豎管(203)的上端固定連接;
所述進氣管(3)豎向設置第二豎管(203)上，且使進氣管(3)的內腔與第二豎管(203)的內腔相互連通，進氣管(3)的上端設有進氣調節閥(301)。
2.按照權利要求1所述的一種用于污水處理的泥水分離設備，其特征在于，所述套筒(102)由均勻分布的多條柵條圍成，所述進水通道為相鄰柵條之間的間隙。
3.按照權利要求2所述的一種用于污水處理的泥水分離設備，其特征在于：所述泥水分離主體(1)還設有環形刮渣板(107)，所述套筒(102)的柵條穿過環形刮渣板(107)上設置的通孔，環形刮渣板(107)通過連接板與活動桿(104)的下端固定連接，且環形刮渣板(107)位于活塞(106)的上側。
4.按照權利要求1所述的一種用于污水處理的泥水分離設備，其特征在于：所述進氣管(3)的下端處于第二豎管(203)的內腔中部位置。
5.按照權利要求1所述的一種用于污水處理的泥水分離設備，其特征在于：所述活動桿(104)的上端設有刻度標記，刻度標記用于標示活動桿(104)下端上的活塞(106)與活塞接頭(103)之間的間隙大小。
說明書
一種用于污水處理的泥水分離設備
技術領域
本實用新型涉及一種污水處理設備，尤其是涉及一種主體裝置設置在反應池中而出水管 設置在沉淀池中的泥水分離設備。
背景技術
在污水處理領域，如何讓泥水進行有效分離是考量污水處理系統優劣的一項重要指標。 目前的污水處理系統大多采用出水堰，根據其形狀可分為三角堰、梯形堰、矩形堰等類型。 出水堰因其自身結構的特點，決定了如果想增大污水流量，其壁厚就必須相應的增大，以便 承載更大流量污水的各種作用力，因此也會相應地增加制造成本。另外，一旦反應池和相應 的出水堰建造完成后，出水堰的出水量就相對固定下來，不可調節，也不能通過出水堰對反 應池的反應時間進行調節，且出水堰不宜做成自動化控制裝置。
實用新型內容
本實用新型的目的是提供一種用于污水處理的泥水分離設備，其具有結構簡單、操作方 便、可調節性強、成本低廉的優點，采用本實用新型可對反應池的出水量和污泥流失量進行 有效控制。
為解決現有技術中，污水處理系統采用出水堰進行泥水分離時其造價高、不易控制，出 水量不可調節，且不能對反應池的污泥流失量進行有效控制的技術問題，本實用新型一種用 于污水處理的泥水分離設備，包括泥水分離主體、出水管和進氣管，所述泥水分離主體設有 套管、套筒、活塞接頭、活動桿、提手和活塞，套管、套筒和活塞接頭由上至下依次設置并相 互固定連接，套筒的內徑大于套管的內徑且兩者的內腔相互連通，套筒上設有進水通道，活 動桿貫穿套筒的內腔，提手固定在活動桿的上端，活塞固定在活動桿的下端，活塞的形狀與 活塞接頭的形狀相同且與活塞接頭的內腔壁間隙設置;
所述出水管包括連為一體的第一豎管、橫管和第二豎管，第一豎管的上端與活塞接頭的 下端固定連接，第一豎管的下端與橫管的一端固定連接，橫管的另一端與第二豎管的上端固 定連接;
所述進氣管豎向設置第二豎管上，且使進氣管的內腔與第二豎管的內腔相互連通，進氣 管的上端設有進氣調節閥。
進一步的，本實用新型一種用于污水處理的泥水分離設備，其中，所述套筒由均勻分布 的多條柵條圍成，所述進水通道為相鄰柵條之間的間隙，
進一步的，本實用新型一種用于污水處理的泥水分離設備，其中，所述泥水分離主體還 設有環形刮渣板，所述套筒的柵條穿過環形刮渣板上設置的通孔，環形刮渣板通過連接板與 活動桿的下端固定連接，且環形刮渣板位于活塞的上側。
進一步的，本實用新型一種用于污水處理的泥水分離設備，其中，所述進氣管的下端處 于第二豎管的內腔中部位置。
進一步的，本實用新型一種用于污水處理的泥水分離設備，其中，所述活動桿的上端設 有刻度標記，刻度標記用于標示活動桿下端上的活塞與活塞接頭之間的間隙大小。
本實用新型一種用于污水處理的泥水分離設備與現有技術相比，具有以下優點：本實用 新型通過設置泥水分離主體、出水管和進氣管，并在實際應用中將泥水分離主體設置在反應 池內，將出水管的出口設置在沉淀池中，由此就構成了一套泥水分離設備。泥水分離主體由 套管、套筒、活塞接頭、活動桿、提手和活塞組成，出水管由連為一體的第一豎管、橫管和第 二豎管構成，并使第一豎管的上端與活塞接頭的下端連接，在第二豎管上設置豎向設置的進 氣管。通過以上結構設置，污水就會從活塞和活塞接頭之間的間隙由反應池流入沉淀池，而 大的懸浮物、顆粒物會通過套筒的阻擋作用留在反應池中，從而實現泥水分離的目的。本實 用新型可通過提手調節活動桿下端的活塞與活塞接頭內腔壁之間的間隙大小，從而實現調節 出水量大小的目的，提手可設置成手動或自動方式，通過連接電氣控制裝置能實現自動化管 理。同時，本實用新型在第二豎管上設置了豎向設置的進氣管，通過打開進氣管上端的進氣 調節閥，使空氣由進氣管進入出水管，沿出水管向上到達活塞接頭處，并從活塞和活塞接頭 之間的間隙排向反應池，此時，該處反應池內的污水與空氣會形成氣水平衡狀態，使反應池 內的污水無法通過泥水分離主體和出水管流向沉淀池，有效保證了反應池進行曝氣時渾濁的 出水不能排入沉淀池內;一旦停止曝氣，氣水平衡就會被破壞，反應池內的污水就會通過套 筒的進水通道進入泥水分離設備，并通過活塞與活塞接頭之間的間隙進入出水管并流向沉淀 池，大的顆粒物被阻擋在套筒外，由此就實現了對反應池的污泥流失量進行有效控制的目的。 作為優化方案，本實用新型的套筒由均勻分布的多條柵條圍成，并使相鄰柵條之間留有進水 的間隙，這種結構的套筒不但使用效果好，而且制造也非常容易。
