申請日2015.08.27
公開(公告)日2015.12.09
IPC分類號C02F101/16; C02F3/30
摘要
一種生物法深度脫除廢水總氮的工藝及其裝置，在補充碳源的條件下，將含氮廢水進行深度脫氮處理，出水總氮達到排放標準。本發明的廢水脫氮效率高，出水TN穩定降至20mg/L以下，有效解決了目前含氮廢水高標準排放的難題;并且結構簡單、運行管理方便、自動化程度高、運行費用與投資成本低。
權利要求書
1.一種生物法深度脫除廢水總氮的工藝，其特征在于,它包括以下幾個步 驟：
(1)將總氮濃度在(50～1000)mg/L碳氮比值小于1的硝態氮型廢水與碳源 分別送入生物反應器中，進行深度脫氮處理，得到反應出水;
(2)將步驟(1)中得到的反應出水送入后處理系統進行好氧生物處理，去除 水中剩余的有機物，得到系統出水。
2.如權利要求1所述的一種生物法深度脫除廢水總氮的工藝，其特征在 于：所述步驟(1)中生物反應器反應環境為pH值為5～9、回流比為50%～2000% 的缺氧條件。
3.如權利要求1所述的一種生物法深度脫除廢水總氮的工藝，其特征在 于：所述步驟(1)的廢水在生物反應器中的水力停留時間為3～36小時。
4.如權利要求1所述的一種生物法深度脫除廢水總氮的工藝，其特征在 于：所述步驟(2)的工作環境pH值為5.5～9、溶解氧為1～3mg/L，出水COD 可降低為50mg/L以下。

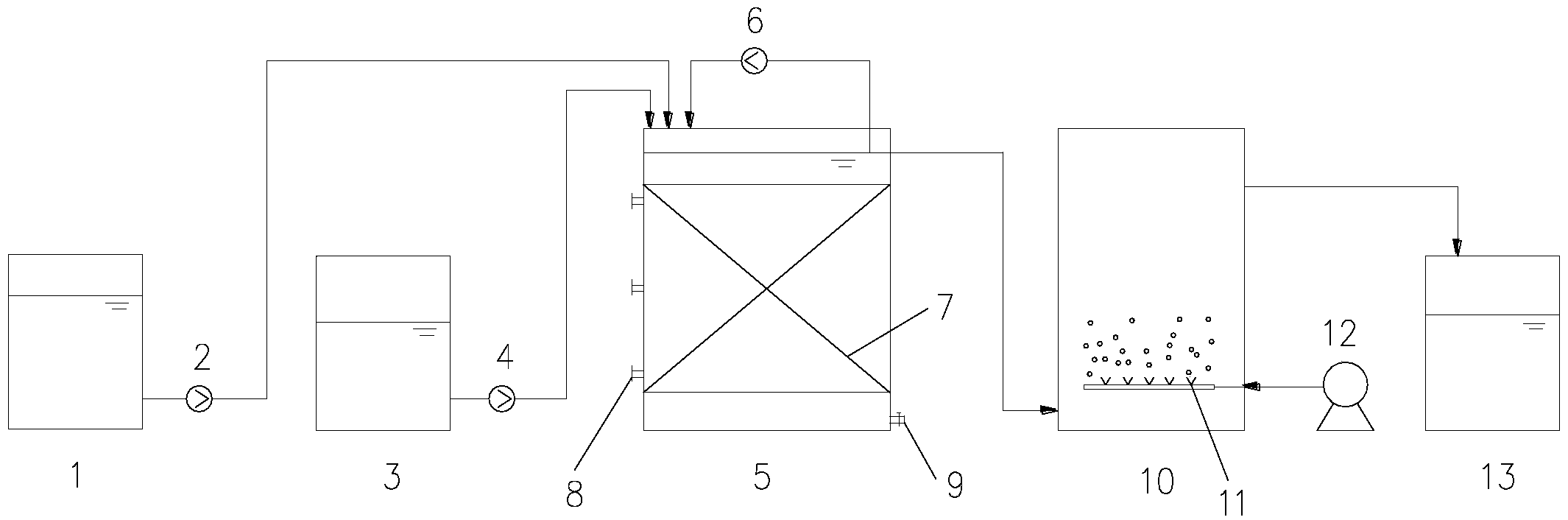

5.用于上述任一項權利要求所述的生物法深度脫除廢水總氮工藝的裝置， 其特征在于：它包括原水池(1)、進水泵(2)、碳源池(3)、加藥泵(4)、脫氮反 應器(5)、回流泵(6)、后處理單元(10)和產水池(13);
所述原水池(1)與脫氮反應器(5)連接，連接管路裝有進水泵(2)，碳源池 (3)也與脫氮反應器(5)連接，連接管路上裝有加藥泵(4),脫氮反應器(5)的出 水端與后處理單元(10)連接，同時，脫氮反應器(5)的出水端與脫氮反應器(5) 的進水端連接，連接管路上裝有回流泵(6),后處理單元(10)的出水端與產水池 (13)連接。
6.如權利要求5所述的生物法深度脫除廢水總氮工藝的裝置，其特征在 于：所述脫氮反應器(5)中設有填料(7)，器壁上留有取樣口(8)，底部裝有排 泥閥(9)。
7.如權利要求5所述的生物法深度脫除廢水總氮工藝的裝置，其特征在 于：所述后處理單元(10)設有風機(12)與曝氣裝置(11)，兩者通過管道連接。
說明書
一種生物法深度脫除廢水總氮的工藝及其裝置
技術領域
本發明屬于廢水處理技術領域，具體涉及一種生物法深度脫除廢水總氮的 工藝及其裝置。
背景技術
廢水中的氮主要通過硝化反硝化過程得到去除，其中，反硝化需要有機碳 源作為電子供體，硝態氮作為電子受體，最終轉化為氮?dú)�，達到去除廢水中氮 的目的。但目前很多污水處理廠面臨著進水有機碳源濃度低，不足以支持反硝 化脫氮的有效進行。因此，污水處理工藝升級改造需要在深度處理工藝中投加 碳源，進行污水反硝化深度脫氮。
目前，深度脫氮采用的工藝主要包括生物轉盤、生物濾池、流化床生物膜 或移動床生物膜等，其中生物轉盤工藝的缺點是盤材較貴，投資大;無通風設 備，轉盤的供氧依靠盤面的生物膜接觸大氣，使得揮發物質污染依然存在;生 物轉盤的性能受環境氣溫及其他因素影響較大。生物濾池工藝中濾料的密度較 大，相對填充率較低，對反應器有效利用率也相應降低;同時，工藝運行過程 中易造成堵塞，不利于工藝運行。移動床生物膜工藝是向反應器中投加一定量 密度接近于水的填料，為微生物的生長提供棲息地，提高反應器中生物量和生 物種類，使得反應器的處理效率較高，在廢水深度處理中有著廣泛的應用，但 這種技術需要設置曝氣裝置與攪拌機，一方面對布?xì)夤苈芬筝^高，在運行過 程中填料易流失，增加了運行管理難度和降低了處理效果;另一方面，攪拌過 程中生物膜易受水流湍動的干擾，容易脫落，穩定性差，且容易堵塞。
發明內容
本發明的目的就是針對現有廢水脫除總氮工藝穩定性差，脫除效率低下， 處理成本高的技術缺陷，提供一種生物法深度脫除廢水總氮的工藝及其裝置， 在補充碳源的條件下，將含氮廢水進行深度脫氮處理，出水達標排放。
技術方案
為了實現上述技術目的，本發明設計的一種生物法深度脫除廢水總氮的工 藝，其特征在于,它包括以下幾個步驟：
(1)將總氮濃度在(50～1000)mg/L，碳氮比值小于1的硝態氮型廢水與碳源 分別送入生物反應器中，進行深度脫氮處理，得到反應出水;
(2)將步驟(1)中的得到的反應出水送入后處理系統進行好氧生物處理，去 除水中剩余的有機物，得到系統出水。
進一步，所述步驟(1)中生物反應器反應環境為pH值為5～9、回流比為 50%～2000%的缺氧條件。
進一步，所述步驟(1)的廢水在生物反應器中的水力停留時間為3～36小時。
進一步，所述步驟(2)的工作環境pH為5.5～9、溶解氧為1～3mg/L，出水 COD為50mg/L以下
用于上述任一項生物法深度脫除廢水總氮的裝置，它包括原水池、進水泵、 碳源池、加藥泵、脫氮反應器、回流泵、后處理單元和產水池;
所述原水池與脫氮反應器連接，連接管路裝有進水泵，碳源池也與脫氮反 應器連接，連接管路上裝有加藥泵,脫氮反應器的出水端與后處理單元連接，同 時，脫氮反應器的出水端與脫氮反應器的進水端連接，連接管路上裝有回流泵, 后處理單元的出水端與產水池連接。
進一步，所述脫氮反應器中設有填料，器壁上留有取樣口，底部裝有排泥 閥。
進一步，所述后處理單元設有風機與曝氣裝置，兩者通過管道連接。
有益效果
本發明設計的生物法深度脫除廢水總氮的工藝及其裝置，廢水處理后出水 水質好，脫氮效率高，保證出水總穩定降至20mg/L以下，解決含氮廢水TN高 標準排放的難題;適用范圍廣，可處理TN濃度為50-1000mg/L的各類含氮廢水。 通過回流裝置，可有效控制反應過程中所需的溶解氧，有利于微生物高效脫氮， 結構簡單，操作管理方便，自動化程度高，運行費用與投資成本低。
