申請日2015.09.23
公開(公告)日2016.01.06
IPC分類號E03C1/122; C02F1/00
摘要
本實用新型公開了一種家庭污水處理再利用裝置，包括污水聚集池、分流裝置、污水處理裝置、空氣凈化裝置和清水箱，所述污水聚集池連接分流裝置，分流裝置有三個連接端，分流裝置上端連接污水聚集池，分流裝置側端連接污水處理裝置，分流裝置下端連接污水下水管，分流裝置內部設有分流開關;所述污水處理裝置包括處理箱、設置于處理箱內的攪拌軸、設置于處理箱上并與攪拌軸上端連接的驅動電機、設置于處理箱上端并插入處理箱內的進料管;本實用新型的驅動電機驅動攪拌軸旋轉，加速藥劑溶解，提高藥劑處理污水效率，節約了水資源同時也省去了更換空氣凈化裝置所需清水的過程，減少操作，提高效率。

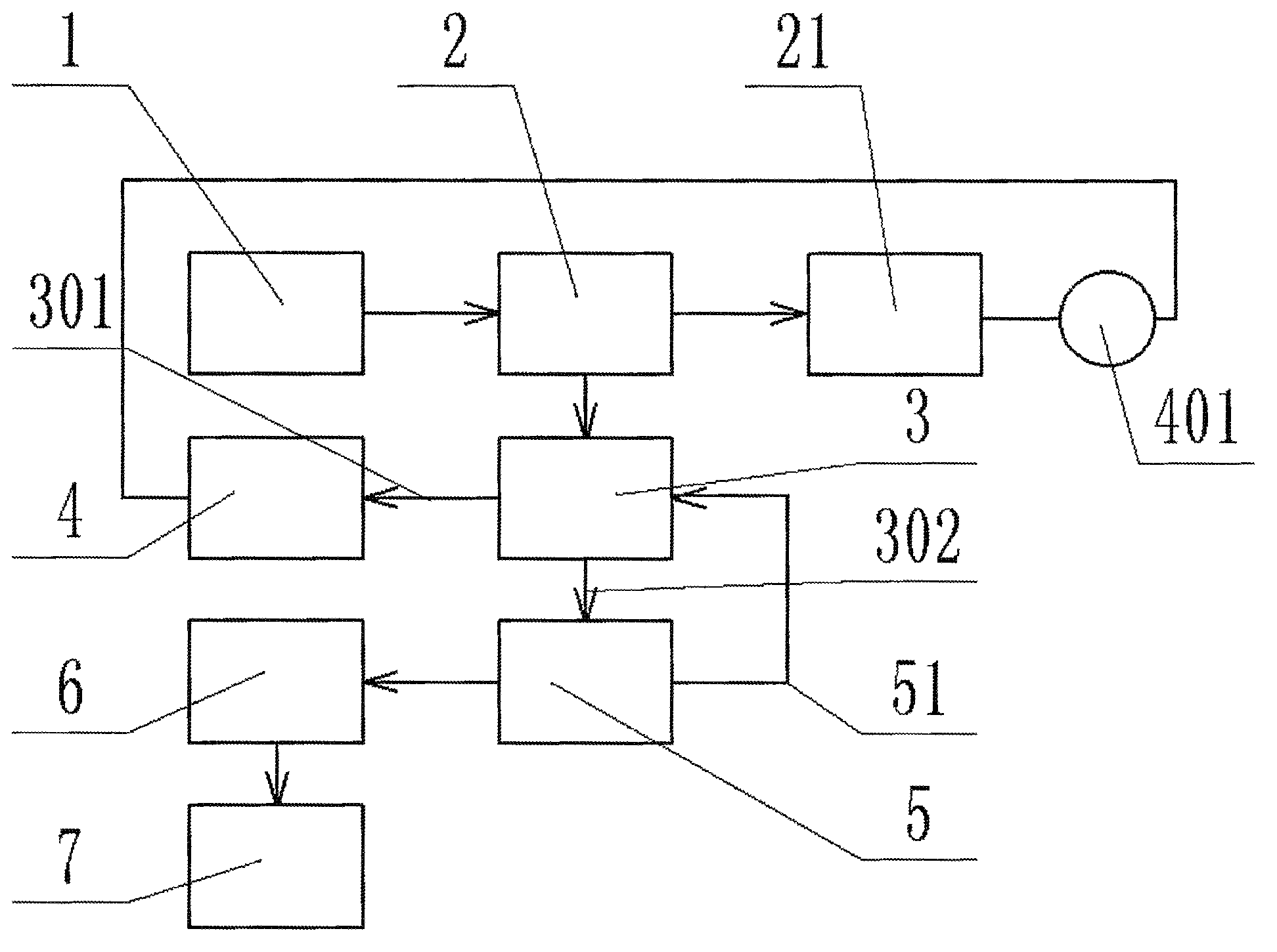

摘要附圖
權利要求書
1.一種家庭污水處理再利用裝置，包括污水聚集池、分流裝置、污水處理裝置、空氣凈化裝 置和清水箱，其特征在于，所述污水聚集池連接分流裝置，分流裝置有三個連接端，分流裝 置上端連接污水聚集池，分流裝置側端連接污水處理裝置，分流裝置下端連接污水下水管， 分流裝置內部設有分流開關;所述污水處理裝置包括處理箱、設置于處理箱內的攪拌軸、設 置于處理箱上并與攪拌軸上端連接的驅動電機、設置于處理箱上端并插入處理箱內的進料管， 處理箱上端還設有污水入口，污水入口通過管道與分流裝置側端連接;所述污水處理裝置底 部設有空氣凈化支管和沖洗支管，空氣凈化支管連接空氣凈化裝置，空氣凈化裝置通過循環 水泵連接于污水聚集池;所述沖洗支管連接備用補水箱入水端，備用補水箱一側下端通過連 接管連接補水箱一側下端，備用補水箱另一側上端設有反沖水管，反沖水管上設有水箱和水 泵，反沖水管連通污水處理裝置，備用補水箱與補水箱形成一連通器，補水箱另一端下側通 過連接管連接清水箱，清水箱底部設有壓力傳感器，補水箱內下端設有水位監測器，壓力傳 感器及水位監測器均連接于控制器輸入端，控制器輸出端連接智能水閥及報警裝置，智能水 閥設置于補水箱和清水箱之間的連接管上。
2.根據權利要求1所述的家庭污水處理再利用裝置，其特征在于，所述備用補水箱和補水箱 下面均設置有支撐臺。
3.根據權利要求1所述的家庭污水處理再利用裝置，其特征在于，所述報警裝置為蜂鳴器。
說明書
一種家庭污水處理再利用裝置
技術領域
本實用新型涉及一種污水處理裝置，具體是一種家庭污水處理再利用裝置。
背景技術
我國是一個水資源短缺的國家，水資源分布不均，節約水資源，強化水資源稀缺意識已 刻不容緩。水資源短缺是個全球性問題，當下中國更是面臨著缺水帶來的各種挑戰。利用新 技術、新方法實現污水循環再利用，是節約用水的重要舉措;居家生活用水的循環再利用， 是普及全民節水意識、節約水資源的有效方法，也是政府大力引導支持方向。在們?nèi)粘Ｉ?中，每個家庭每天都會產生一些廢水，這些廢水都隨著每個家庭室內設置的下水道排入城市 水管網中，給城市污水管網帶來很大處理壓力，這些市政工程的成本增加最終還是要分?jǐn)偟?每個家庭日常生活成本中。如果能在家中設計出一體化的空氣凈化與污水處理裝置，不僅可 以?xún)艋覂?nèi)空氣，實現污水再利用，節約水資源，還有助于降低生活成本。
實用新型內容
本實用新型的目的在于提供一種家庭污水處理再利用裝置，以解決上述背景技術中提出 的問題。
為實現上述目的，本實用新型提供如下技術方案：
一種家庭污水處理再利用裝置，包括污水聚集池、分流裝置、污水處理裝置、空氣凈化 裝置和清水箱，所述污水聚集池連接分流裝置，分流裝置有三個連接端，分流裝置上端連接 污水聚集池，分流裝置側端連接污水處理裝置，分流裝置下端連接污水下水管，分流裝置內 部設有分流開關;所述污水處理裝置包括處理箱、設置于處理箱內的攪拌軸、設置于處理箱 上并與攪拌軸上端連接的驅動電機、設置于處理箱上端并插入處理箱內的進料管，處理箱上 端還設有污水入口，污水入口通過管道與分流裝置側端連接;所述污水處理裝置底部設有空 氣凈化支管和沖洗支管，空氣凈化支管連接空氣凈化裝置，空氣凈化裝置通過循環水泵連接 于污水聚集池;所述沖洗支管連接備用補水箱入水端，備用補水箱一側下端通過連接管連接 補水箱一側下端，備用補水箱另一側上端設有反沖水管，反沖水管上設有水箱和水泵，反沖 水管連通污水處理裝置，備用補水箱與補水箱形成一連通器，補水箱另一端下側通過連接管 連接清水箱，清水箱底部設有壓力傳感器，補水箱內下端設有水位監測器，壓力傳感器及水 位監測器均連接于控制器輸入端，控制器輸出端連接智能水閥及報警裝置，智能水閥設置于 補水箱和清水箱之間的連接管上。
進一步的，所述備用補水箱和補水箱下面均設置有支撐臺。
進一步的，所述報警裝置為蜂鳴器。
與現有技術相比，本實用新型的分流開關撥到排放一側，通向污水處理裝置管道一側關 閉，污水下水管一側接通，污水經下水管直接排出;分流開關撥到凈化一側，通向污水處理 裝置管道一側接通，污水下水管一側關閉，污水被導入污水處理裝置;污水進入污水處理裝 置后，依據污水情況，經進料管向處理箱內添加相關處理藥劑以?xún)艋幚砦鬯�，同時，驅動 電機驅動攪拌軸旋轉，加速藥劑溶解，提高藥劑處理污水效率;經污水處理裝置處理后的清 水進入備用補水箱，備用補水箱與補水箱組成連通器，兩位水位自動互補，補水箱通過智能 水閥連接于清水箱，壓力傳感器檢測清水箱內水壓數據，傳輸給控制器，控制器控制智能水 閥工作，進而自動控制補水箱對清水箱內補水，可以始終保持清水箱內水位不變，便于取用 處理后的清水;同時，補水箱內設水位監測器，水位監測器檢測到補水箱內水位變化數據傳 輸給控制器，控制器進而決定控制報警裝置工作，進而提醒使用者需要對補水箱及備用補水 箱內注入處理后的清水以保障清水箱內用水需求;再者，如果攪拌裝置處理后的清水過多， 清水箱、補水箱及備用補水箱都已是最大負荷工作下，過量的清水便可以通過備用補水箱上 端的反沖水管輸送給污水處理裝置，用于清理污水處理裝置，以確保清水箱、補水箱及備用 補水箱正常工作;空氣凈化裝置使用過的帶有沉淀的凈化水，也不必倒掉浪費，可直接通過 循環水泵泵入污水聚集池進行再處理利用，節約了水資源同時也省去了更換空氣凈化裝置所 需清水的過程，減少操作，提高效率。
