申請日2015.08.27
公開(公告)日2015.12.02
IPC分類號C02F3/30
摘要
本發明公開了一種使用多模式運行的一體化生物反應池處理污水的方法，該生物反應池包含生物選擇區、預缺氧區、主反應區、配水區、出水區以及內回流渠;主反應區包含A區、B區和C區;A區運行時能夠作為厭氧區或缺氧區，B區和C區運行時能夠作為好氧區也能夠作為厭氧區或缺氧區。生物選擇區位于反應池最前段，其后設有預缺氧區，配水區位于A區、B區和C區之間，出水區位于B區和C區之間，內回流渠連接出水區和配水區。本發明提供的使用多模式運行的一體化生物反應池處理污水的方法，具有集約化、占地小、設備數量少的特點，還可以多模式交替運行，模式切換自由靈活，耐沖擊負荷，能夠在進水水質變化幅度較大的情況下實現高效生物脫氮除磷。
權利要求書

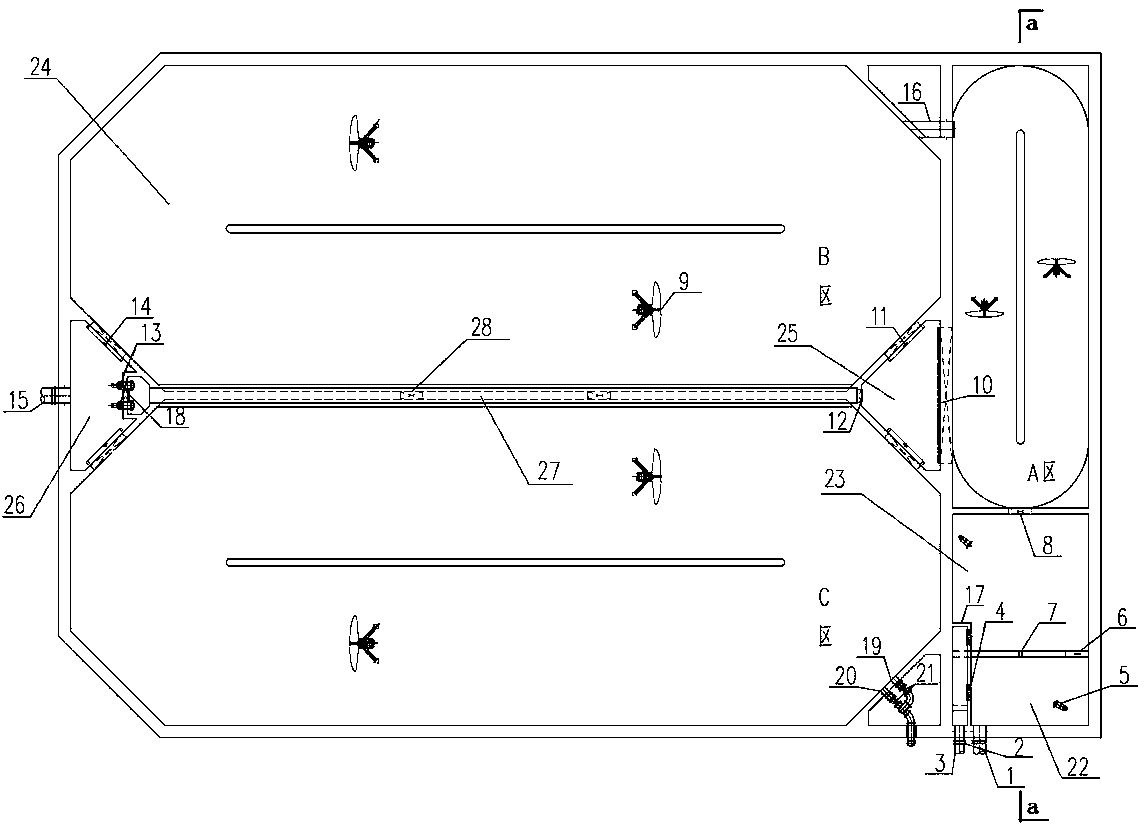

1.一種使用多模式運行的一體化生物反應池處理污水的方法，其特征在于，該方法使用的生物反應池包含生物選擇區(22)、預缺氧區(23)、主反應區(24)、配水區(25)、出水區(26)以及內回流渠(27);所述的主反應區(24)包含A區、B區和C區;所述的A區運行時能夠作為厭氧區或缺氧區，B區和C區運行時能夠作為好氧區也能夠作為厭氧區或缺氧區。
2.如權利要求1所述的使用多模式運行的一體化生物反應池處理污水的方法，其特征在于，所述的生物選擇區(22)位于反應池最前段，區內設置進水管(1)和機械攪拌器(5);所述的進水管(1)上設置柔性接頭(2);所述生物選擇區(22)的頂部設有外回流污泥渠(17)，渠內設有調節堰門或調流調向閥門(4);運行時所述的生物選擇區(22)的處理時間為0.2~0.5h。
3.如權利要求2所述的使用多模式運行的一體化生物反應池處理污水的方法，其特征在于，所述生物選擇區(22)后方設有預缺氧區(23)，所述預缺氧區(23)通過設置隔墻與生物選擇區(22)分開，隔墻上部設有高位過水孔(6);所述的預缺氧區(23)內設置機械攪拌器(5);所述的外回流污泥渠(17)從所述生物選擇區(22)延伸至預缺氧區(23)，并在與預缺氧區(23)的接入處設有外回流污泥調節堰門或調流調向閥門(4);運行時所述的預缺氧區(23)的處理時間為0.5~1h。
4.如權利要求1所述的使用多模式運行的一體化生物反應池處理污水的方法，其特征在于，所述的A區與預缺氧區(23)通過隔墻分開，隔墻底部設有低位過水孔(8)，污水能夠從中進入;A區內設置潛水推流器(9)，B區和C區內均設置曝氣裝置和潛水推流器(9)，所述的曝氣裝置為表面曝氣充氧設備或置于池底的微孔曝氣器;所述的A區與B區、B區與C區之間分別通過隔墻分開。
5.如權利要求4所述的使用多模式運行的一體化生物反應池處理污水的方法，其特征在于，所述的C區，在其靠進水段設置全池放空管并安裝閥門，所述的全池放空管包含中位放空管(19)和底部放空管(20)，中位放空管(19)用于反應池建成時調試培菌，底部放空管(20)用于全池停水檢修;所述A區和所述B區之間還設有預埋管(16)并能夠通過該預埋管(16)連接，所述的預埋管(16)為球鐵管或鋼管，預埋管(16)在其靠A區一端設置閘門或在預埋管(16)中部設置閥門，當反應池以缺氧-厭氧-好氧模式運行和反應池全池放空時，預埋管(16)的閘門或閥門打開。
6.如權利要求4所述的使用多模式運行的一體化生物反應池處理污水的方法，其特征在于，所述的B區和C區之間，其隔墻上部設有渠道，連接出水區(26)和配水區(25)，該渠道為所述的內回流渠(27);所述的內回流渠(27)在與出水區(26)或配水區(25)連接處分別設有閘門。
7.如權利要求6所述的使用多模式運行的一體化生物反應池處理污水的方法，其特征在于，所述的內回流渠(27)能夠兼做超越渠，當B區和C區設備停運檢修時，污水經生物選擇區(22)、預缺氧區(23)、A區處理后能夠直接超越至出水區(26)。
8.如權利要求6所述的使用多模式運行的一體化生物反應池處理污水的方法，其特征在于，所述的配水區(25)位于A區、B區和C區之間并能夠連接該三個區域，所述配水區(25)的平面外形為三角形，三邊分別與A區、B區和C區相鄰，并分別設置能夠與A區、B區和C區相連通的閥門或堰門。
9.如權利要求6所述的使用多模式運行的一體化生物反應池處理污水的方法，其特征在于，所述的出水區(26)位于B區和C區之間，與配水區(25)對稱設置;所述的出水區(26)平面外形為三角形，所述的出水區(26)內設置出水管(15)和至少2臺內回流泵(13)，并設置超越控制閥門;所述的內回流泵(13)開啟時，泵送硝化液沿內回流渠(27)至配水區(25)，再由配水區(25)至A區、B區、C區中的任意一個;所述的內回流泵(13)為穿墻泵或潛水軸流泵;所述的出水管(15)上設置柔性接頭(2)。
10.如權利要求6~9中任意一項所述的使用多模式運行的一體化生物反應池處理污水的方法，其特征在于，所述的內回流渠(27)，在回流泵(13)開啟時，內回流渠(27)至配水區(25)閘門打開;在內回流渠(27)作為超越渠使用時，內回流泵(13)關閉，配水區(25)至B區和C區閥門或堰門關閉，內回流渠(27)至配水區(25)閘門和內回流渠(27)至出水區(26)閘門都打開;在B區和C區正常運行時，內回流渠(27)至出水區(26)閘門常閉。
說明書
一種使用多模式運行的一體化生物反應池處理污水的方法
技術領域
本發明涉及一種污水處理方法，具體地，涉及一種使用可以多模式運行的一體化生物反應池處理污水的方法。
背景技術
近年來，污水處理已經進入既要高效去除有機物又要高效脫氮除磷的深度處理階段，高效生物脫氮除磷技術成為當今污水處理領域的研究熱點，當進水水質變化幅度較大時，保證高效的生物脫氮除磷效果更加重要。目前，常規生物反應池要么按正置AAO(厭氧-缺氧-好氧)模式或倒置AAO(缺氧-厭氧-好氧)模式運行，要么按交替式模式運行，如SBR、UNITANK等工藝，運行模式較為單一，當進水水質變化幅度較大且出水穩定性要求很高的情況下，以上工藝一定程度上限制了污水處理行業的發展。
發明內容
本發明的目的是提供一種用于污水處理的方法，通過將各模塊有機組合在一座池內完成，達到集約化、占地小、設備數量少的效果，既可正置AAO(厭氧-缺氧-好氧)模式運行，也可倒置AAO(缺氧-厭氧-好氧)模式運行，還可根據水質情況，多模式交替運行，交替運行模式可達6種以上，各種模式切換自由靈活，耐沖擊負荷，能夠在進水水質變化幅度較大的情況下實現高效生物脫氮除磷。
為了達到上述目的，本發明提供了一種使用多模式運行的一體化生物反應池處理污水的方法，其中，該方法使用的生物反應池包含生物選擇區、預缺氧區、主反應區、配水區、出水區以及內回流渠;所述的主反應區包含A區、B區和C區;所述的A區運行時能夠作為厭氧區或缺氧區，B區和C區運行時能夠作為好氧區也能夠作為厭氧區或缺氧區。該一體化生物反應池既可正置AAO(厭氧-缺氧-好氧)模式運行，也可倒置AAO(缺氧-厭氧-好氧)模式運行，還可根據水質情況，多模式交替運行，交替運行模式可達6種以上;運行模式多樣，切換靈活方便，能夠適應進水水質大幅變化并滿足出水水質要求。
上述的使用多模式運行的一體化生物反應池處理污水的方法，其中，所述的生物選擇區位于反應池最前段，區內為推流式反應，設置進水管和機械攪拌器，所述機械攪拌器可以是潛水?dāng)嚢杵饕部梢允菧u輪攪拌器等其他類型;推流式反應是以推流流動形式進行化學反應，穿過的液體物料粒子以與進入時相同的順序排出，其停留時間等于理論停留時間，減少或消除了縱向的分散作用。是水處理過程中最常見的一種形式;所述的進水管上設置柔性接頭，方便反應池進出管道的安裝銜接，也防止反應池建成后不均勻沉降引起的管道錯位及拉斷現象;所述生物選擇區的頂部設有外回流污泥渠，渠內設有調節堰門或調流調向閥門，可通過合理調節外回流污泥和進水混合的比例實現生物選擇，抑制絲狀菌的生長，篩選出對水處理有利的菌膠團細菌，保證反應池穩定的運行;運行時所述的生物選擇區的處理時間即水力停留時間為0.2~0.5h。
上述的使用多模式運行的一體化生物反應池處理污水的方法，其中，所述的生物選擇區后方設有預缺氧區，所述預缺氧區通過設置隔墻與生物選擇區分開，隔墻上部設有高位過水孔，過水孔能夠防止污水短流，提高反應效果;所述的預缺氧區內為推流式反應，設置機械攪拌器，所述機械攪拌器可以是潛水?dāng)嚢杵饕部梢允菧u輪攪拌器等其他類型;所述的外回流污泥渠從所述生物選擇區延伸至預缺氧區，并在與預缺氧區的接入處設有外回流污泥調節堰門或調流調向閥門;該區可消除回流污泥中分子態的溶解氧和進水中的伴隨溶解氧對厭氧區的不利影響，實現高效除磷。隔墻底部設置小口徑泄壓管，用以加強隔墻結構穩定性和減小壁厚。運行時所述的預缺氧區的處理時間為0.5~1h。
上述的使用多模式運行的一體化生物反應池處理污水的方法，其中，所述的A區與預缺氧區通過隔墻分開，隔墻底部設有低位過水孔，污水能夠從中進入，過水孔能夠防止污水短流，提高反應效果;A區內設置潛水推流器，B區和C區內均設置曝氣裝置和潛水推流器，所述的曝氣裝置為表面曝氣充氧設備或置于池底的微孔曝氣器;所述的A區與B區、B區與C區之間分別通過隔墻分開。A區、B區和C區組成的主反應區內為完全混合式反應，主反應區處理時間可以根據脫氮除磷目標要求計算確定。
上述的使用多模式運行的一體化生物反應池處理污水的方法，其中，所述的C區，在其靠進水段設置全池放空管并安裝閥門，所述的全池放空管包含中位放空管和底部放空管，中位放空管用于反應池建成時調試培菌，底部放空管用于全池停水檢修;所述A區和所述B區之間還設有預埋管并能夠通過該預埋管連接，所述的預埋管為球鐵管或鋼管，預埋管在其靠A區一端設置閘門或在預埋管中部設置閥門，當反應池以缺氧-厭氧-好氧模式運行和反應池全池放空時，預埋管的閘門或閥門打開。
上述的使用多模式運行的一體化生物反應池處理污水的方法，其中，所述的B區和C區之間，其隔墻上部設有渠道，連接出水區和配水區，該渠道即為所述的內回流渠;所述的內回流渠在與出水區或配水區連接處分別設有閘門，內回流渠的底部設有連通孔。
上述的使用多模式運行的一體化生物反應池處理污水的方法，其中，所述的內回流渠能夠兼做超越渠，當B區和C區設備停運檢修時，污水經生物選擇區、預缺氧區、主反應A區處理后可直接超越至出水區。
上述的使用多模式運行的一體化生物反應池處理污水的方法，其中，所述的配水區位于A區、B區和C區之間并能夠連接該三個區域，所述配水區的平面外形為三角形，三邊分別與A區、B區和C區相鄰，并分別設置能夠與A區、B區和C區相連通的閥門或堰門，既可以分配來自A區的進水，也可以控制和分配來自內回流渠的硝化液。
上述的使用多模式運行的一體化生物反應池處理污水的方法，其中，所述的出水區位于B區和C區之間，與配水區對稱設置;所述的出水區平面外形為三角形，底邊靠近生物反應池的一側并與該生物反應池的側邊平行，另兩邊分別與B區和C區相鄰并分別設置能夠連通主反應B區和C區的閥門或堰門;所述的出水區內設置出水管和至少2臺內回流泵，并設置超越控制閥門;所述的內回流泵開啟時，泵送硝化液沿內回流渠至配水區，再根據需要由配水區至A區、B區、C區中的任意一個;所述的內回流泵為穿墻泵或潛水軸流泵，優選為穿墻泵;所述的出水管上設置柔性接頭，方便反應池進出管道的安裝銜接，也防止反應池建成后不均勻沉降引起的管道錯位及拉斷現象。
上述的使用多模式運行的一體化生物反應池處理污水的方法，其中，所述配水區和出水區內的閥門和堰門均設計為雙向受壓;所述的內回流渠，在回流泵開啟時，內回流渠至配水區閘門打開;在內回流渠作為超越渠使用時，內回流泵關閉，配水區至B區和C區閥門或堰門關閉，內回流渠至配水區閘門和內回流渠至出水區閘門都打開;在B區和C區正常運行時，內回流渠至出水區閘門常閉。
本發明提供的使用多模式運行的一體化生物反應池處理污水的方法具有以下優點：
(1)生物反應池各模塊有機組合在一座池內完成，集約化、占地小、設備數量少，一體化生物反應池既可正置AAO(厭氧-缺氧-好氧)模式運行，也可倒置AAO(缺氧-厭氧-好氧)模式運行，還可根據水質情況，多模式交替運行，交替運行模式可達6種以上;運行模式多樣，切換靈活方便，能夠適應進水水質大幅變化并滿足出水水質要求。
(2)反應池前段設置生物選擇區，可通過合理調節外回流污泥和進水混合的比例實現生物選擇，抑制絲狀菌的生長，篩選出對水處理有利的菌膠團細菌，保證反應池穩定的運行。
(3)反應池設置預缺氧區，可消除回流污泥中分子態的溶解氧和進水中的伴隨溶解氧對厭氧區的不利影響，實現高效除磷。
(4)當反應池交替運行時，根據進水水質，可選擇是否運行內回流泵。例如當進水總氮濃度偏低時，可不運行內回流泵，依靠好氧區與缺氧區之間的連通孔實現內回流;當進水總氮濃度較高時，啟用內回流泵加大內回流，實現高效脫氮。
(5)內回流渠兼做超越渠使用，實現功能復合，不增加額外工程量，方便曝氣和攪拌器設備檢修和運行管理。
