申請日2015.08.27
公開(公告)日2015.12.02
IPC分類號C08H7/00
摘要
本發明涉及一種造紙污水生產木質素磺酸鈉的設備，它包括造紙廢液存裝箱，所述的造紙廢液存裝箱連接到分子分離裝置，所述的分子分離裝置的大分子溶質出口連接到木質素收集盒、小分子溶劑出口連接到集液箱;所述的木質素收集盒連接到溶合磺化裝置，所述的溶合磺化裝置連接到木質素磺酸鈉生成裝置;所述的集液箱連接到混凝土添加劑制作裝置;本發明還涉及一種造紙污水生產木質素磺酸鈉的生產工藝，它包括如下步驟：廢水收集、分離截留、溶合磺化、生成和混凝土添加劑制備;本發明的目的是提供一種造紙污水生產木質素磺酸鈉的設備及生產工藝，使分離后的造紙廢液不會造成污染，同時還可以將分離后的造紙廢液加工成混凝土添加劑進行利用。
權利要求書
1.一種造紙污水生產木質素磺酸鈉的設備，其特征在于，它包括造紙廢液存裝箱，所述的造紙廢液存裝箱連接到分子分離裝置，所述的分子分離裝置的大分子溶質出口連接到木質素收集盒、小分子溶劑出口連接到集液箱;所述的木質素收集盒連接到溶合磺化裝置，所述的溶合磺化裝置連接到木質素磺酸鈉生成裝置;所述的集液箱連接到混凝土添加劑制作裝置。
2.根據權利要求1所述的一種造紙污水生產木質素磺酸鈉的設備，其特征在于，所述的分子分離裝置包括分離箱體(1)，所述的分離箱體(1)的正上方設置有造紙廢液存裝箱出液的廢水噴頭、中上部設置有納濾膜，下部設置有底板(2)，且底板(2)的中心設置有出液管(3);所述的納濾膜傾斜設置，傾斜角度為5-10度，且分離箱體(1)上設置有與其配合的出料口，并與設置在分離箱體(1)外側的木質素收集盒對接。
3.根據權利要求2所述的一種造紙污水生產木質素磺酸鈉的設備，其特征在于，所述的納濾膜包括從上至下孔眼依次減小的第一層納濾膜(5)、第二層納濾膜(6)、第三層納濾膜(7)和第四層納濾膜(8)，且四層納濾膜分別向前后左右四個方向傾斜，所述的木質素收集盒包括分別與四層納濾膜對接的第一收集盒(9)、第二收集盒(10)、第三收集盒(11)和第四收集盒(12)，且上述四個收集盒皆設置在支架(13)上。
4.根據權利要求3所述的一種造紙污水生產木質素磺酸鈉的設備，其特征在于，第四次納濾膜(8)的孔眼不能通過相對分子量最小的木質素分子，且上一層納濾膜的孔眼大小為下一層孔眼大小的4-8倍。
5.根據權利要求2-4任一項所述的一種造紙污水生產木質素磺酸鈉的設備，其特征在于，所述的分離箱體(1)的上部設置有破泡網(14)，且破泡網(14)設置在第一次納濾膜(5)的上方。
6.根據權利要求2-4任一項所述的一種造紙污水生產木質素磺酸鈉的設備，其特征在于，所述分離箱體(1)內部在第四層納濾膜(8)和底板(2)之間設置有橫梁(16)所述的橫梁(16)的下方設置有輸出軸向上的液壓馬達(15)，所述的液壓馬達(15)的輸出軸上套接有風扇(17)。
7.根據權利要求6所述的一種造紙污水生產木質素磺酸鈉的設備，其特征在于，所述的風扇(17)的葉片為使風扇(17)向下吸風的葉片。
8.采用上述權利要求1-7任一項設備的一種造紙污水生產木質素磺酸鈉的生產工藝，其特征在于，它包括如下步驟：
�、佟U水收集，將造紙過程中產生的廢水收集到造紙廢液存裝箱中;
�、�、分離截留，將造紙廢液存裝箱中的造紙廢水通入到分子分離裝置中進行分離，將截留下來的木質素收集到木質素收集盒中，將過濾后的液體收集到集液盒中;
�、�、溶合磺化，將木質素收集盒中收集的木質素放入溶合磺化裝置中進行溶解磺化;
④、生成，將溶解磺化后的溶液通入到木質素磺酸鈉生成裝置中生成木質素磺酸鈉;
�、�、混凝土添加劑制備，將集液盒中的液體投入到混凝土添加劑制作裝置中制備出混凝土添加劑。
9.根據權利要求8所述的一種造紙污水生產木質素磺酸鈉的生產工藝，其特征在于，所述的步驟②分離截留過程中，通過四層孔眼大小不一的納濾膜將木質素按相對分子量的大小分層四個等級截留出來，并分別收集到第一收集盒、第二收集盒、第三收集盒和第四收集盒中。
10.根據權利要求9所述的一種造紙污水生產木質素磺酸鈉的生產工藝，其特征在于，所述的四個收集盒中收集的木質素分別進行步驟③溶合磺化與步驟④生成工序。
說明書
一種造紙污水生產木質素磺酸鈉的設備及生產工藝
技術領域
本發明涉及造紙污水的利用領域，尤其涉及一種造紙污水生產木質素磺酸鈉的設備及生產工藝。
背景技術
造紙制漿的過程中會產生大量的廢液，而造紙廢液是一種高污染的液體，直接排放的話會造成高度的環境污染，因此需要對其進行處理，通過多年的分析研究，造紙廢水中主要含有大量的木質素，而木質素可以用來制備木質素磺酸鈉，進而可以用來制作分散劑。
如何將造紙廢水中的木質素分離出來并加以利用是行業研究的方向，現在比較常用且成熟的技術是化學分離法，利用木質素溶于堿不容易酸的特性，往堿性的造紙廢液中加入酸性溶液，將造紙廢液中的木質素酸析出來，然后將分離出來的木質素溶于堿性溶液中，進行磺化得到木質素磺酸鈉;采用這種酸析的工藝分離出木質素存在很大的缺陷，酸析過程中會產生大量的酸性液體(行業內稱之為黃液)，排放的話也會對環境造成嚴重的污染，同時增加了水處理的負荷。
通過專利檢索，存在以下已知的現有技術方案：
專利1：
申請?zhí)枺?00410004497.0，申請日：2004-02-27，授權公告日：2007-03-21，本發明公開了一種造紙黑液的生物治理方法。本發明針對造紙黑液堿性和木質素的難降解性，利用產酸白腐菌產生有機酸對造紙黑液中木素進行酸析，降低體系堿性和去除體系木質素，產生pH值為2~3的酸性出水;酸性出水經白腐菌處理，降低體系中酸溶性木質素含量和COD負荷，產生COD負荷為2000以下，pH值為5~6的出水，該段出水進入?yún)捬?好氧體系，實現污水達標排放。同時產生的處理后殘?jiān)梢蕴崛∥⑸锒嗵呛妥鳛橛袡C(jī)肥開發。該發明適合于各種類型造紙廠，尤其適合中小型造紙廠，可以有效地解決造紙黑液的巨大污染問題。
專利2：
申請?zhí)枺?01210279129.1，申請日：2012.08.08，申請公布日：2012-10-31，本發明公開了一種新型造紙黑液處理方法及系統，具體方法為：將造紙黑液污水加入工業廢酸進行酸析處理;酸析后污水中產生大量木質素絮體，通過濾池的逐級過濾分離出木質素絮體;分離絮體后的濾液通入混凝氣浮設備中，在氣動攪拌的情況下加入藥劑混凝，沉降形成的絮體;將混凝氣浮后的污水調節pH值后進入生化系統進行生化處理。本發明采用新的預處理工藝，改進了木質素酸析工藝，使之能夠穩定、高效運行，并采用以廢治廢的方法，降低處理成本。排出的絮體可提取化工原料木質素，實現造紙黑液的資源化利用，促進了經濟的可持續發展。本工藝能夠在前端預處理中去除大量污染物，極大的降低了后續生化處理的壓力，從而使整個工藝穩定、高效的運行。
專利3：
申請?zhí)枺?01010514376.6，申請日：2010-10-21，申請公布日：2011-04-06，本發明公開了一種從造紙污水中回收漿料的方法，包括以下步驟：a、向混合器的造紙污水中加入絮凝劑，進行充分混合，產生絮凝體;b、絮凝體經給料裝置輸入帶式壓濾機的傾斜式濃縮段，在重力的作用下，隨著面網移動，迅速脫去游離的水，形成漿渣;c、經傾斜式濃縮段脫水后的漿渣，輸送至帶式壓濾機的重力脫水段進一步脫水，然后喂入“S”形壓榨段，促使?jié){渣再一次脫水;d、最后通過刮刀將漿渣刮落，得到用于再生產的漿料。本發明用帶式壓濾機對造紙污水進行處理，回用其中的漿料，減少排污量，節約資源，降低成本。
通過以上的檢索發現，以上技術方案不能影響本發明的新穎性;并且以上專利文件的相互組合不能破壞本發明的創造性。
發明內容
本發明的目的是提供一種造紙污水生產木質素磺酸鈉的設備及生產工藝，采用的是物理分離方法，采用分子納濾膜將分子質量大的木質素截留出來，再通過磺化等工序加工出木質素磺酸鈉，這樣使分離后的造紙廢液不會造成污染，同時還可以將分離后的造紙廢液加工成混凝土添加劑進行利用。
為了實現以上目的，本發明采用的技術方案為：一種造紙污水生產木質素磺酸鈉的設備，其特征在于，它包括造紙廢液存裝箱，所述的造紙廢液存裝箱連接到分子分離裝置，所述的分子分離裝置的大分子溶質出口連接到木質素收集盒、小分子溶劑出口連接到集液箱;所述的木質素收集盒連接到溶合磺化裝置，所述的溶合磺化裝置連接到木質素磺酸鈉生成裝置;所述的集液箱連接到混凝土添加劑制作裝置。

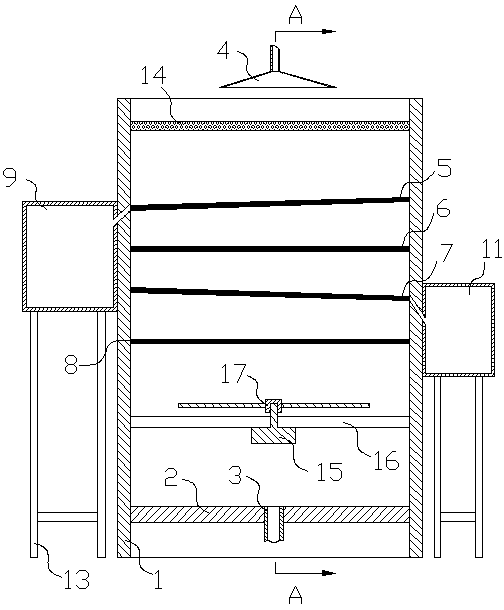

進一步的，所述的分子分離裝置包括分離箱體(1)，所述的分離箱體(1)的正上方設置有造紙廢液存裝箱出液的廢水噴頭、中上部設置有納濾膜，下部設置有底板(2)，且底板(2)的中心設置有出液管(3);所述的納濾膜傾斜設置，傾斜角度為5-10度，且分離箱體(1)上設置有與其配合的出料口，并與設置在分離箱體(1)外側的木質素收集盒對接。
進一步的，所述的納濾膜包括從上至下孔眼依次減小的第一層納濾膜(5)、第二層納濾膜(6)、第三層納濾膜(7)和第四層納濾膜(8)，且四層納濾膜分別向前后左右四個方向傾斜，所述的木質素收集盒包括分別與四層納濾膜對接的第一收集盒(9)、第二收集盒(10)、第三收集盒(11)和第四收集盒(12)，且上述四個收集盒皆設置在支架(13)上。
進一步的，第四次納濾膜(8)的孔眼不能通過相對分子量最小的木質素分子，且上一層納濾膜的孔眼大小為下一層孔眼大小的4-8倍。
進一步的，所述的分離箱體(1)的上部設置有破泡網(14)，且破泡網(14)設置在第一次納濾膜(5)的上方。
進一步的，所述分離箱體(1)內部在第四層納濾膜(8)和底板(2)之間設置有橫梁(16)所述的橫梁(16)的下方設置有輸出軸向上的液壓馬達(15)，所述的液壓馬達(15)的輸出軸上套接有風扇(17)。
進一步的，所述的風扇(17)的葉片為使風扇(17)向下吸風的葉片。
本發明的另一個方案一種造紙污水生產木質素磺酸鈉的生產工藝，它包括如下步驟：
�、�、廢水收集，將造紙過程中產生的廢水收集到造紙廢液存裝箱中;
�、�、分離截留，將造紙廢液存裝箱中的造紙廢水通入到分子分離裝置中進行分離，將截留下來的木質素收集到木質素收集盒中，將過濾后的液體收集到集液盒中;
�、�、溶合磺化，將木質素收集盒中收集的木質素放入溶合磺化裝置中進行溶解磺化;
�、�、生成，將溶解磺化后的溶液通入到木質素磺酸鈉生成裝置中生成木質素磺酸鈉;
�、�、混凝土添加劑制備，將集液盒中的液體投入到混凝土添加劑制作裝置中制備出混凝土添加劑。
所述的步驟②分離截留過程中，通過四層孔眼大小不一的納濾膜將木質素按相對分子量的大小分層四個等級截留出來，并分別收集到第一收集盒、第二收集盒、第三收集盒和第四收集盒中。
所述的四個收集盒中收集的木質素分別進行步驟③溶合磺化與步驟④生成工序。
本發明的有益效果為：
1、設備配合工藝，采用的是物理分離法，利用的是分子納濾膜將相對分子量大的木質素截留下來，并進行溶合磺化，生產木質素磺酸鈉，而截留之后的溶液用來制作混凝土添加劑;實現了造紙廢水的完美利用，同時也實現了無污染排放，相對酸析的方式，大大提高了經濟效益和環境保護效益。
2、納濾膜的傾斜設計，方便將截留下來的木質素收集到木質素收集盒中。
3、廢液噴頭的設計，可以很好的將廢液相對均勻的投入到納濾膜上，提高分離截留的效果
4、四層納濾膜的設計，可以按照相對分子大小將木質素分級截留下來，并且分別進行溶合磺化等過程，生產出相對分子量不同的木質素磺酸鈉，進而可以利用不同級別的木質素磺酸鈉生產出不同的分散效果的分散劑，達到最好的利用效果。
5、破泡網的設計，可以防止造紙廢氣產生的氣泡影響到截留分離過程。
6、風扇的設計，可以產生一個向下的吸力，第一有利于截留出來的木質素沿著傾斜的納濾膜往下走，方便收集;第二，可以使相對分子量較小的溶劑更加快速的通過納濾膜，提高截留的效率和效果;第三，可以防止揮發時，相對分子量較小的溶劑分子或者木質素分子穿過上層的納濾膜，進而保證了截留分級的良好效果。
7、采用的是液壓馬達作為風扇的動力，相對與電機，液壓馬達更加耐久，而且調節方便，同時液壓馬達的運作受溶液的干擾小。
