申請日2015.09.23

　　公開(公告)日2016.02.10

　　IPC分類號C02F9/14; C02F3/02; C02F1/44; C02F1/50

　　摘要

　　本實用新型提供了一種高效率農村污水處理循環系統，包括污水集中箱、化學添加罐和水質檢測儀，所述水質檢測儀設置在所述污水集中箱的內壁上，所述化學添加罐設置在所述污水集中箱的外壁上，所述污水集中箱通過第一輸水管連接厭氧處理罐，且所述第一輸水管上設置有離心泵，所述厭氧處理罐的另一端通過第二輸水管連接好氧處理罐，所述好氧處理罐的另一端通過驅動電機連接平板膜處理罐，所述平板膜處理罐通過第三輸水管連接排水孔;本實用新型該裝置通過厭氧處理罐、好氧處理罐和平板膜處理罐等能有效的凈化污水，節省水資源并提高水資源利用率;整個裝置解決了農村的污水處理問題，能有效的防止病毒、細菌的滋生，減少疾病的發病率。

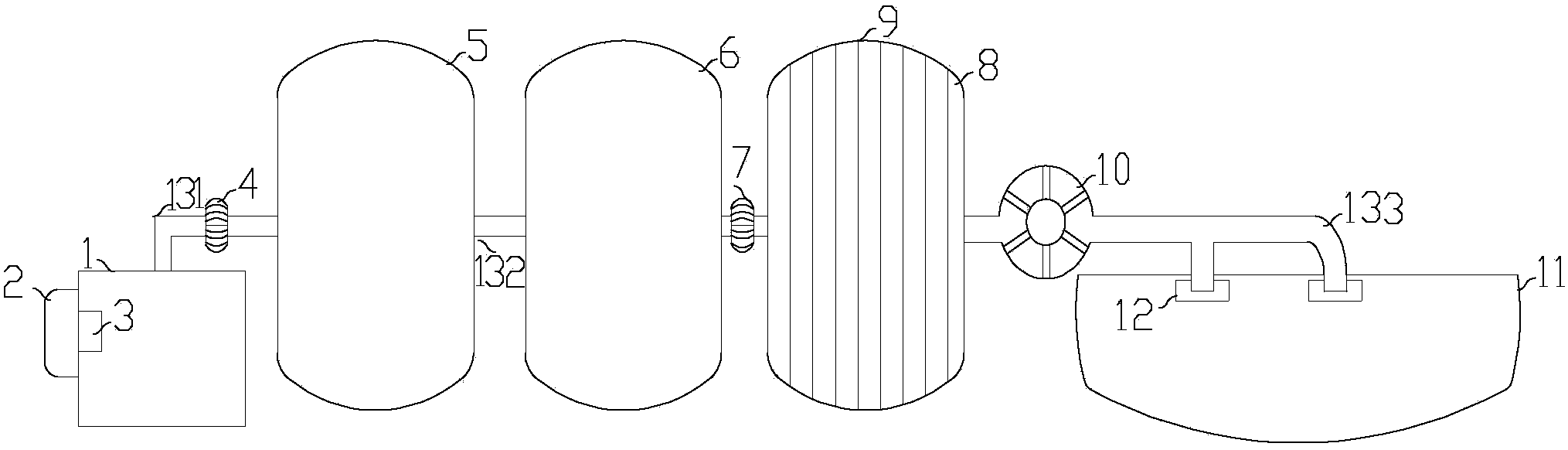

　　摘要附圖



　　權利要求書

　　1.一種高效率農村污水處理循環系統，包括污水集中箱(1)、化學添加罐(2) 和水質檢測儀(3)，其特征在于，所述水質檢測儀(3)設置在所述污水集中箱 (1)的內壁上，所述化學添加罐(2)設置在所述污水集中箱(1)的外壁上，所述污水集中箱(1)通過第一輸水管(131)連接厭氧處理罐(5)，且所述第一輸水管(131)上設置有離心泵(4)，所述厭氧處理罐(5)的另一端通過第二輸水管(132)連接好氧處理罐(6)，所述好氧處理罐(6)的另一端通過驅動電機(7)連接平板膜處理罐(8)，所述平板膜處理罐(8)通過第三輸水管(133) 連接排水孔(12)。

　　2.根據權利要求1所述的一種高效率農村污水處理循環系統，其特征在于，所述平板膜處理罐(8)的一側通過所述第三輸水管(133)連接農田(11)，所述農田(11)表面設置有所述排水孔(12)，且所述農田(11)與所述平板膜處理罐(8)連接處的所述第三輸水管(133)上設置有增氧機(10)。

　　3.根據權利要求2所述的一種高效率農村污水處理循環系統，其特征在于，所述平板膜處理罐(8)平行內置有平板膜(9)，且所述平板膜(9)的數量不少于8片。

　　說明書

　　一種高效率農村污水處理循環系統

　　技術領域

　　本實用新型涉及一種污水處理系統，特別涉及一種污水處理循環系統。

　　背景技術

　　隨著環境污染情況愈發嚴重，對于環境的治理愈發重要，污水作為環境污染的重要因素之一，需要著重的進行處理，污水處理是處理水污染的重要過程，采用物理、生物、及化學的方法對工業廢水和生活污水進行處理以分離水中的固體污染物并降低水中的有機污染物和富營養物(主要為氮、磷化合物)，從而減輕污水對環境的污染。

　　隨著環保意識的提升、科學技術的發展，越來越多的污水治理技術運用到各個行業和城市生活污水處理中，但在農村的很多地方，對于污水的治理力度還不夠，越老越多的生活污水、農業污水和工業污水嚴重影響的農村的生態和生存環境，直接導致了農村的各種疾病的發病率居高不下。

　　實用新型內容

　　本實用新型要解決的技術問題是克服現有的缺陷，提供一種高效率農村污水處理循環系統，有效的解決農村污水處理問題，節省水資源，提高水資源利用率，可以有效解決背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種高效率農村污水處理循環系統，包括污水集中箱、化學添加罐和水質檢測儀，所述水質檢測儀設置在所述污水集中箱的內壁上，所述化學添加罐設置在所述污水集中箱的外壁上，所述污水集中箱通過第一輸水管連接厭氧處理罐，且所述第一輸水管上設置有離心泵，所述厭氧處理罐的另一端通過第二輸水管連接好氧處理罐，所述好氧處理罐的另一端通過驅動電機連接平板膜處理罐，所述平板膜處理罐通過第三輸水管連接排水孔。

　　作為本實用新型的一種優選技術方案，所述平板膜處理罐的一側通過所述第三輸水管連接農田，所述農田表面設置有所述排水孔，且所述農田與所述平板膜處理罐連接處的所述第三輸水管上設置有增氧機。

　　作為本實用新型的一種優選技術方案，所述平板膜處理罐平行內置有平板膜，且所述平板膜的數量不少于8片。

　　與現有技術相比本實用新型所達到的有益效果是：本實用新型該裝置通過厭氧處理罐、好氧處理罐和平板膜處理罐等能有效的凈化污水，提高農村污水凈化效率，節省水資源并提高水資源利用率;同時該裝置通過化學添加罐和增氧機等部件等提高水的養分，有助于作物的生長，提高農作物產量;整個裝置解決了農村的污水處理問題，能有效的防止病毒、細菌的滋生，減少疾病的發病率。
