申請日2015.09.23

　　公開(公告)日2016.01.20

　　IPC分類號C02F1/26; C02F101/38; C02F101/34; C02F101/22; C02F103/24

　　摘要

　　本實用新型提供一種分離皮革廢水中氨基酸和三價鉻的萃取回收裝置，該裝置包括用管道連接的逆流萃取水洗槽和逆流反萃取槽，逆流萃取水洗槽相互串聯的包括逆流萃取槽和逆流水洗槽，逆流萃取槽上設萃取劑入口、皮革廢水入口和三價鉻鹽富集液出口;逆流水洗槽上設純水入口和氨基酸有機相出口;逆流反萃取槽設氨基酸有機相入口、再生有機相出口、反萃取劑入口和氨基酸廢水出口;氨基酸有機相出口與氨基酸有機相入口相連，再生有機相出口與萃取劑入口相連。該裝置結構新穎，分離效率高，操作簡便，資源利用率高，處理成本低，適用于含鉻有機廢液中低含量三價鉻的萃取濃縮，回收利用。

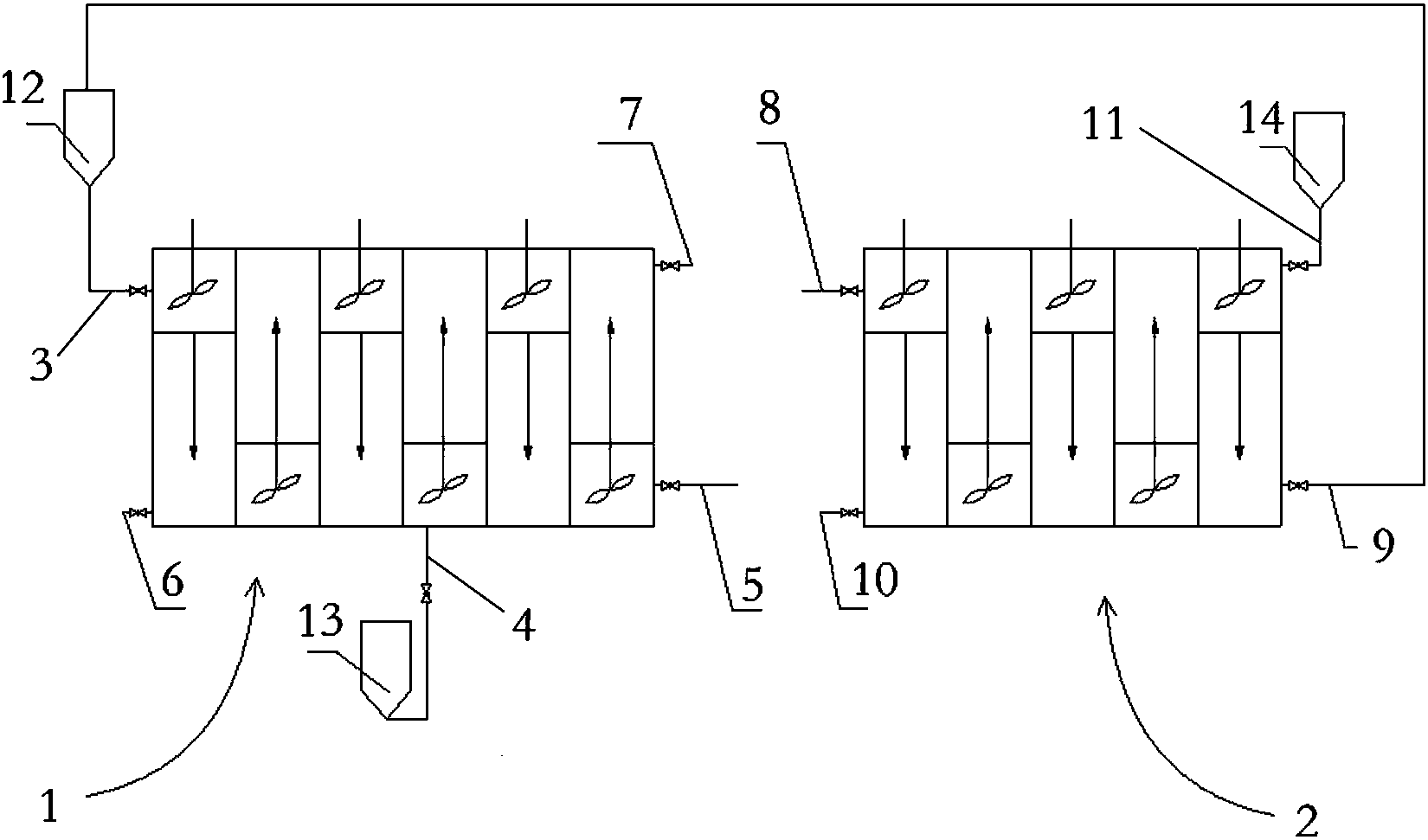

　　摘要附圖



　　權利要求書

　　1.一種分離皮革廢水中氨基酸和三價鉻的萃取回收裝置，其特征在于，包括用管道連接的逆流萃取水洗槽(1)和逆流反萃取槽(2)，逆流萃取水洗槽(1)包括相互串聯的逆流萃取槽和逆流水洗槽，逆流萃取槽設萃取劑入口(3)、皮革廢水入口(4)和三價鉻鹽富集液出口(6);逆流水洗槽上設純水入口(5)和氨基酸有機相出口(7);逆流反萃取槽(2)設氨基酸有機相入口(8)、再生有機相出口(9)、反萃取劑入口(11)和氨基酸廢水出口(10);氨基酸有機相出口(7)與氨基酸有機相入口(8)相連，再生有機相出口(9)與萃取劑入口(3)相連。

　　2.如權利要求1所述的萃取回收裝置，其特征在于，所述逆流萃取槽為四級逆流萃取槽。

　　3.如權利要求1所述的萃取回收裝置，其特征在于，所述逆流水洗槽為二級逆流水洗槽。

　　4.如權利要求1所述的萃取回收裝置，其特征在于，所述逆流反萃取槽(2)為五級逆流反萃取槽。

　　5.如權利要求1所述的萃取回收裝置，其特征在于，在萃取劑入口(3)、皮革廢水入口(4)和反萃取劑入口(11)處分別設萃取劑高位槽(12)、皮革廢水高位槽(13)和反萃取劑高位槽(14)。

　　說明書

　　一種分離皮革廢水中氨基酸和三價鉻的萃取回收裝置

　　技術領域

　　本實用新型涉及一種分離皮革廢水中氨基酸和三價鉻的萃取回收裝置，屬于環�；�工設備技術領域。

　　背景技術

　　制革業是產生大量污水的行業，制革污水不僅量大，而且是一種成分復雜、高濃度的有機廢水其中含有大量石灰、染料、蛋白質、鹽類、油脂、氨氮、硫化物、鉻鹽以及毛類、皮渣、泥砂等有毒有害物質。CODCr、BOD5、硫化物、氨氮、懸浮物等非常高，是一種較難治理的工業廢水。制革廢水由于工藝需要，會產生大量含鉻廢液。鉻是高毒性元素之一，直接排放會對環境造成嚴重污染，人體接觸或攝入會造成皮膚潰爛、呼吸道炎癥、貧血、神經炎等嚴重傷害，它還是已知的致癌物質之一，因此難處理的含蛋白質的高濃度的含鉻有機廢水處理成為難點。

　　目前，含鉻廢液的無害化處理主要是化學還原、沉淀后封存填埋。如果將處理后含鉻的廢渣進行排放或填埋，從長遠來看，對環境還會造成污染。也有資料顯示采用萃取法濃縮萃取回收處置含鉻廢水，但是由于萃取是在高酸度(PH=2左右)條件下進行，而反萃取是在強堿性(堿濃度大于1M)條件下進行，藥劑消耗大，產生大量高鹽廢水后處理困難。并且反萃液濃度低，后處理費用高。因此需要一種能夠減少藥劑消耗，對環境污染較小的裝置來處理含鉻廢液。

　　萃取是利用溶質在不同溶劑中溶解度的差異來進行的分離操作，是化工生產中一種常用的分離手段，被廣泛的應用在和藥物提純，核素分離，石油冶煉等領域。常規的萃取設備按照結構特點可以分為混合-澄清槽，塔式萃取以及離心式萃取三種形式。其中混合-澄清槽具有分離效果穩定，工藝組合靈活，能耗低的特點，在化工應用中占到了主要的地位。但是對于高相比的萃取操作，傳統的澄清-混合設備很難滿足其分離的要求。

　　實用新型內容

　　本實用新型解決的技術問題是，提供一種實現萃取、水洗再反萃取的裝置，使皮革廢水中的氨基酸與三價鉻實現有效的分離。

　　本實用新型的技術方案是，提供一種分離皮革廢水中氨基酸和三價鉻的萃取回收裝置，包括用管道連接的逆流萃取水洗槽和逆流反萃取槽，逆流萃取水洗槽包括相互串聯的逆流萃取槽和逆流水洗槽，逆流萃取槽上設萃取劑入口、皮革廢水入口和三價鉻鹽富集液出口;逆流水洗槽上設純水入口和氨基酸有機相出口;逆流反萃取槽設氨基酸有機相入口、再生有機相出口、反萃取劑入口和氨基酸廢水出口;氨基酸有機相出口與氨基酸有機相入口相連，再生有機相出口與萃取劑入口相連。

　　進一步地，所述逆流萃取槽為四級逆流萃取槽。

　　進一步地，所述逆流水洗槽為二級逆流水洗槽。

　　進一步地，所述逆流反萃取槽為五級逆流反萃取槽。

　　進一步地，在萃取劑入口、皮革廢水入口和反萃取劑入口處分別設萃取劑高位槽、皮革廢水高位槽和反萃取劑高位槽。

　　本發明提供的皮革廢水氨基酸-三價鉻分離萃取回收裝置，分為逆流萃取區、水洗區、逆流反萃取區三大區域。逆流萃取區進行高濃度有機含鉻廢水中的有機物與鉻離子的分離凈化處理，逆流反萃取區進行負載有機相與鉻鹽的分離，同時可以把有機萃取劑循環利用。該裝置特別適用于高相比的含有機物和三價鉻廢水的萃取分離工藝的應用。該萃取裝置，結構緊湊，設備簡單連續，工藝組合靈活，可以有效地提高輕相的富集厚度，便于輕相的分離。

　　本實用新型的有益效果是，整套裝置結構新穎，分離效率高，操作連續、簡便，適用于高相比萃取條件下的含三價鉻的有機廢液分離，具有較好的市場應用價值和推廣潛能。
