申請日2015.09.23
公開(公告)日2016.01.20
IPC分類號C02F9/04
摘要
本實用新型公開了一種利用零價鐵提高難降解廢水可生化性的裝置，它包含原水槽(1)，該原水槽(1)通過進水管(2)經過進水泵(3)與鐵碳床試驗裝置的輸入端相連，所述的鐵碳床試驗裝置包含試驗筒(4)，該試驗筒(4)整體為上頂面設置有開口的管狀結構，其上端的開口處設有與其蓋扣固定的上蓋(5)，其下端的兩側分別設置有出水管(6)和回流口(7)，所述的上蓋(5)上安裝有驅動電機(8)。本實用新型可控制難降解廢水的流速、超聲波、回流量及其攪動狀態，以使零價鐵顆粒保持活潑的界面，既讓難降解有機污染物可以和零價鐵表面和新生態氫充分接觸，又可以保證零價鐵不結塊，提高難降解廢水的可生化性。
摘要附圖
權利要求書
1.一種利用零價鐵提高難降解廢水可生化性的裝置，其特征在于它包含原水槽(1)，該原水槽(1)通過進水管(2)經過進水泵(3)與鐵碳床試驗裝置的輸入端相連，所述的鐵碳床試驗裝置包含試驗筒(4)，該試驗筒(4)整體為上頂面設置有開口的管狀結構，其上端的開口處設有與其蓋扣固定的上蓋(5)，其下端的兩側分別設置有出水管(6)和回流口(7)，所述的上蓋(5)上安裝有驅動電機(8)，該驅動電機(8)的輸出軸上固定有攪拌軸(9)，該攪拌軸(9)的另一端穿過上蓋(5)延伸至試驗筒(4)內與安裝在試驗筒(4)底部的支座軸承(10)連接固定，所述攪拌軸(9)的外圓面上固定有數個等距排列的攪拌槳(12)，所述驅動電機(8)的兩側分別設置有超聲波振蕩儀(11)，該超聲波振蕩儀(11)的一端固定在上蓋(5)上，其另一端延伸至試驗筒(4)內，所述的上蓋(5)上分別安裝有進水管(2)和回流管(13)，該進水管(2)和回流管(13)的端部均延伸至試驗筒(4)內，其中回流管(13)的另一端經過回流泵(14)與回流口(7)相連，所述出水管(6)和回流口(7)的中部分別安裝有Y型過濾器(15)，所述試驗筒(4) 的內部設置有鐵粉層(17)，該鐵粉層(17)的高度占試驗筒(4)內部高度 15-25%。
2.根據權利要求1所述的一種利用零價鐵提高難降解廢水可生化性的裝置，其特征在于所述試驗筒(4)的開口端邊沿處分別向外徑向延伸出一圈與上蓋(5)對接的凸邊(16)，所述上蓋(5)與凸邊(16)之間通過螺栓連接固定。
說明書
一種利用零價鐵提高難降解廢水可生化性的裝置
技術領域
本實用新型涉及污水處理領域，具體涉及一種利用零價鐵提高難降解廢水可生化性的裝置。
背景技術
隨著我國現代化工業的發展(精細化工業、制藥業、染料印染業、石化業等)難降解有機污水排放量日益增多，這些污水不僅難降解，濃度高而且大部分污水具有“三致”作用。因此，對這類廢水引起了人們的極大關注。
難降解有機污水的處理當前采用的主要方法有兩種，一種是物化與化學法相結合的工藝，包括萃取、絮凝、濕式氧化等組合工藝，這種工藝因?yàn)橐玫綕袷窖趸▽⒂袡C(jī)污染物氧化去除，其條件較為苛刻，需要高溫高壓，所以運行費用高。另一種是物化與化學和生化相結合的工藝。是指先經過物化或化學法進行預處理，提高可生化性，再用接近綠色的生化工藝進行處理，這樣可以大大降級運行費用。在預處理工藝中研究較多的是采用不同催化劑對難降解有機污水進行濕式氧化，這種方法雖然降解有機污染物效果較好，但對提高污水的可生化性不明顯，催化劑易流失且不能重復利用，運行費用較高。
自上世紀80年代末開始，國外有人研究采用零價鐵對難降解污水進行預處理。由于零價鐵化學性質活潑，電負性強，電極電位E0(Fe+1/Fe)=-0.44V，具有很強的還原能力，不僅可以將金屬活動順序排于其后的金屬從水中置換出來沉降在鐵的表面，用于處理電鍍污水，還可將某些有機化合物還原，改變其分子結構從而提高可生化性，降低毒性，另外，零價鐵來源豐富(機械加工產生的磨屑，車屑，刨屑均可作為原料來源)，價格低廉，即不產生二次污染，又廢物利用，所以可以這么認為，采用零價鐵預處理難降解有機污水是首選工藝。
沈陽市是一個工業城市，工業種類齊全，其中制藥、印染、化工業占有較大的比重，已建成的城市污水處理廠中，仙女河污水處理廠40萬噸/日，西部污水處理廠15萬噸/日，出水一直不穩定，有時指標超標嚴重。究其原因，這兩個污水處理廠的匯水區域內部，有產生難生物降解的有機污染物。沈陽市鐵西新區與遼中縣交界處有一生產橡膠促進劑的工廠，產生鹵代有機污染物進入水體，對周邊居民影響嚴重，一直以來都是難以解決的問題。難降解有機工業污水的處理一直是沈陽市治理水污染的重要課題之一。
實用新型內容
本實用新型目的是提供一種利用零價鐵提高難降解廢水可生化性的裝置，它能有效地解決背景技術中所存在的問題。

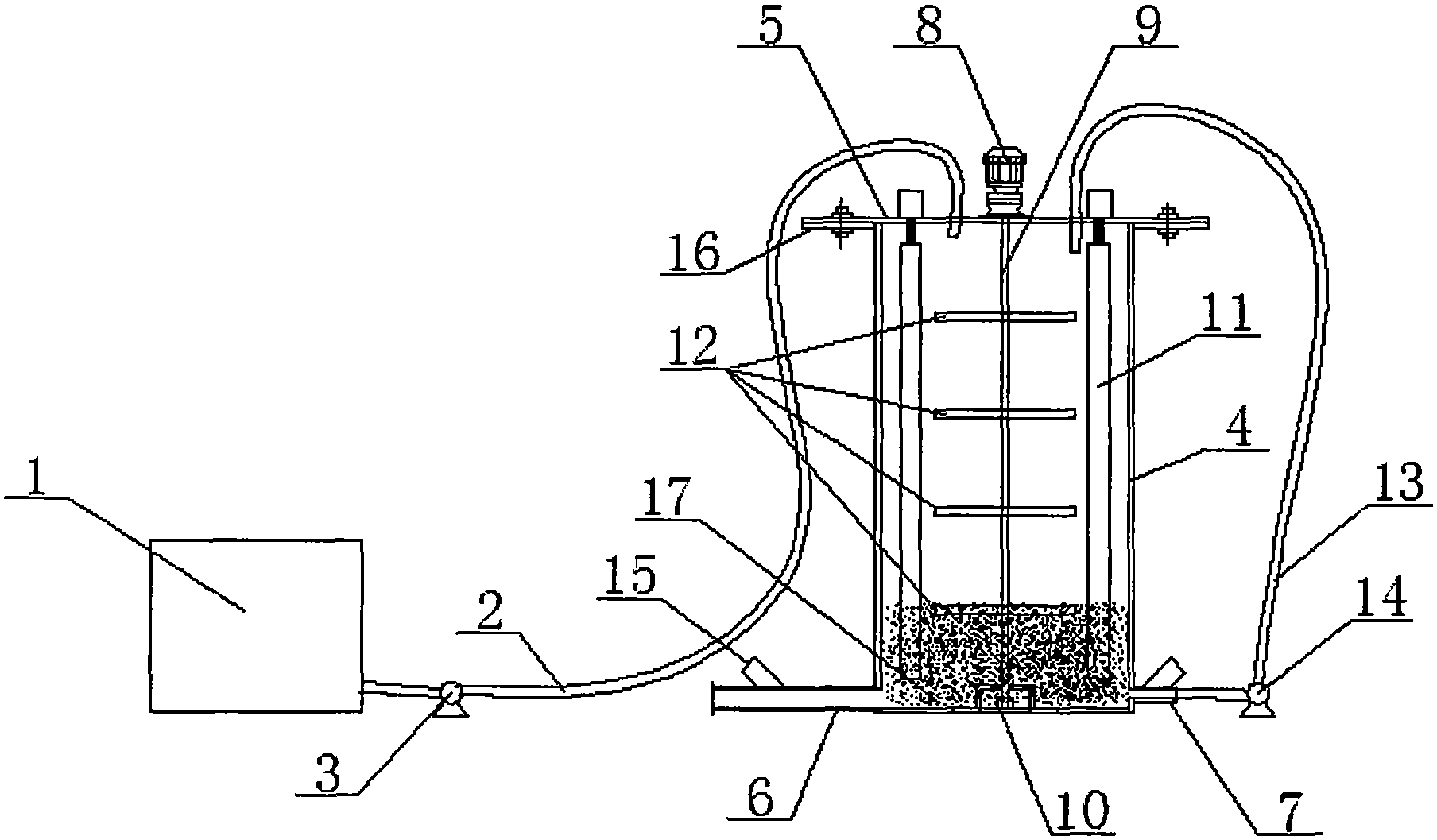

為了解決背景技術中所存在的問題，它包含原水槽1，該原水槽1通過進水管2經過進水泵3與鐵碳床試驗裝置的輸入端相連，所述的鐵碳床試驗裝置包含試驗筒4，該試驗筒4整體為上頂面設置有開口的管狀結構，其上端的開口處設有與其蓋扣固定的上蓋5，其下端的兩側分別設置有出水管6和回流口7，所述的上蓋5上安裝有驅動電機8，該驅動電機8的輸出軸上固定有攪拌軸9，該攪拌軸9的另一端穿過上蓋5延伸至試驗筒4內與安裝在試驗筒4底部的支座軸承10連接固定，所述攪拌軸9的外圓面上固定有數個等距排列的攪拌槳12，所述驅動電機8的兩側分別設置有超聲波振蕩儀11，該超聲波振蕩儀11的一端固定在上蓋5上，其另一端延伸至試驗筒4內，所述的上蓋5上分別安裝有進水管2和回流管13，該進水管2和回流管13的端部均延伸至試驗筒4內，其中回流管13的另一端經過回流泵14與回流口7相連，所述出水管6和回流口7 的中部分別安裝有Y型過濾器15，所述試驗筒4的內部設置有鐵粉層17，該鐵粉層17的高度占試驗筒4內部高度15-25%。
所述試驗筒4的開口端邊沿處分別向外徑向延伸出一圈與上蓋5對接的凸邊16，所述上蓋5與凸邊16之間通過螺栓連接固定。
由于采用了以上技術方案，本實用新型具有以下有益效果：通過在試驗筒內設置鐵粉，相應的攪拌結構和超聲波振蕩儀以及回流系統，可控制難降解廢水的流速、超聲波、回流量及其攪動狀態，以使零價鐵顆粒保持活潑的界面，既讓難降解有機污染物可以和零價鐵表面和新生態氫充分接觸，又可以保證零價鐵不結塊，提高難降解廢水的可生化性。
