申請日2015.08.27

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種小麥加工廢水處理系統，包括廢水調節池、氣浮池、氧化沉淀池、折流式缺氧厭氧反應池、完全混合好氧池、二沉池和高效多層濾塔;氣浮池從下至上依次為混合區和分離區;氧化沉淀池包括曝氣混合區和沉淀區，折流式缺氧厭氧反應池包括通過折流板分隔成的兼氧段、缺氧段和厭氧段;完全混合好氧池設置有進水管、布水三角錐和曝氣調控系統;廢水經調節池進入氣浮池去除浮渣，然后廢水進入氧化沉淀池，污染物被氧化分解，再進入折流式缺氧厭氧反應池、完全混合好氧池進行缺氧、厭氧和好氧反應，經高效多層濾塔過濾后回用。

　　權利要求書

　　1.一種小麥加工廢水處理系統，其特征在于：包括廢水調節池、氣浮池(1)、 氧化沉淀池(2)、折流式缺氧厭氧反應池(3)、完全混合好氧池(4)、二沉池 和高效多層濾塔(5);

　　所述的調節池包括進水管和出水管，用于調節小麥加工廢水的水質和水量;

　　所述的氣浮池(1)包括進水管(1-1)和用于排出處理后水的出水管，所述 的氣浮池從下至上依次為混合區(1-2)和分離區;所述的分離區包括集水區(1-3) 和位于集水區內的集渣區(1-4);所述氣浮池的混合區(1-2)設置有曝氣盤 (1-5)，所述的曝氣盤的上方設有布水支管(1-6)，所述的布水支管連接進水管 (1-1)，所述的曝氣盤(1-5)通過曝氣管連接有氣浮池外的風機;所述的分離區 內設有三相分離器(1-8)，所述的三相分離器(1-8)包括導流板和位于導流板下 方與導流板配合使用的三角導流環，所述的三角導流環安裝在氣浮池的內壁上， 所述的導流板的上部與分離區的形狀相同，所述的導流板的下部呈喇叭狀，所 述的導流板的下部的內徑大于三角導流環的內徑;所述的分離區外壁的上部設 有溢水堰(1-9)，所述的溢水堰(1-9)與出水管相連;所述的集渣區(1-4)布設有 刮渣板(1-10)和浮渣槽(1-11);廢水從下往上溢時，水與浮渣一起通過三角導 流環進入導流板的下部，浮渣繼續往上進入集渣區(1-4)，水通過導流板與三角 導流環之間的間隙進入集水區(1-3);為了廢水處理的效果更好，所述的布水支 管(1-6)設置成同心圓形狀或十字形狀，布水支管上具有水平輻射出水口;進一 步，所述的曝氣盤是均勻設置有微孔的微孔式曝氣盤;

　　所述的氧化沉淀池(2)包括曝氣混合區(2-1)和沉淀區(2-2)，曝氣混合區 底部設置有臭氧曝氣盤(2-3)，所述的臭氧曝氣盤的上方設有布水支管(2-4)， 所述的布水支管(2-4)連接進水管(2-5)，所述的臭氧曝氣盤(2-3)通過曝氣管連 接有氧化沉淀池外的風機，風機通過管道連通臭氧發生器(2-7);所述沉淀區內 設有擋板(2-8)，該擋板與沉淀池的內壁形成作為廢水進入沉淀區的廢水流道， 沉淀區的出口處設有三相分離器(2-9)，沉淀區的出口上部設有溢水堰(2-10)， 沉淀區底部設計成錐形結構，在沉淀區底部設置有排泥閥(2-11);

　　所述折流式缺氧厭氧反應池(3)包括通過折流板(3-1)分隔成的兼氧段 (3-2)、缺氧段(3-3)和厭氧段(3-4)，所述兼氧段(3-2)首端設有用于供 入廢水的進水管(3-5)，兼氧段(3-2)末端與缺氧段(3-3)首端連通，缺氧 段(3-3)末端與厭氧段(3-4)首端連通;所述缺氧段(3-3)和厭氧段(3-4) 的進水一側折流板的下部設置有45度的轉角，以避免水流進入時產生的沖擊作 用，從而起到緩沖水流和均勻布水的作用;厭氧段(3-4)末端設有三相分離器 (3-6)和溢水堰(3-7)，溢水堰(3-7)連接出水管;所述兼氧段(3-2)、缺 氧段(3-3)和厭氧段(3-4)底部設計成錐形結構，錐形結構連接污泥排放閥 (3-8);所述折流式缺氧厭氧反應池的兼氧段、缺氧段和厭氧段的上蓋(3-9) 設計成圓錐形結構，圓錐形結構頂端都設有甲烷廢氣集氣管(3-10);

　　所述完全混合好氧池(4)內中下部設置進水管(4-1)，所述進水管(4-1) 下部設有布水三角錐(4-2);所述布水三角錐(4-2)下部設有曝氣調控系統 (4-3)，所述曝氣調控系統(4-3)包括曝氣盤、鼓風機和溶解氧測量調控裝置; 進一步的，所述的曝氣盤是均勻設置有微孔的微孔式曝氣盤;所述曝氣盤通過 曝氣管連接鼓風機，鼓風機設置在完全混合好氧池外，完全混合好氧池的上部、 廢水水面下設置溶解氧測量調控裝置，所述溶解氧測量調控裝置根據氧容量調 控鼓風機工作;所述完全混合好氧池的出口處布設有溢流堰(4-4);

　　所述完全混合好氧池(4)的出水管連接二沉池，二沉池底部設有污泥回流 系統，一部分污泥回流到折流式缺氧厭氧反應池(3)和完全混合好氧池(4) 中;

　　二沉池沉淀處理后的水經溢流堰進入高效多層濾塔的進水管(5-2);

　　高效多層濾塔(5)包括濾塔頂蓋(5-1)、進水管(5-2)、布水管(5-3)、 濾料(5-4)、濾料支撐架(5-5)、進風口(5-6)和出水管(5-7);高效多層濾 塔(5)采用多層設置，最頂部設有濾塔頂蓋(5-1)，濾塔頂蓋(5-1)與塔體 之間留有出風口;濾塔頂蓋(5-1)下面設有進水管(5-2)，進水管(5-2)連 接布水管(5-3);布水管(5-3)安置在最上面一層的濾料上部;濾料(5-4) 放置在每層濾料支撐架(5-5)上，從上層到下層，濾料的粒徑逐漸變小;每層 濾塔的濾料支撐架設計成倒梯形抽屜式，一方面加強通風，避免產生臭氣，另 一方面便于觀察和更換濾料，當該層濾料堵塞嚴重，濾速很低時，只需把該層 濾料抽出更換即可;濾塔的底部設有進風口(5-6)和出水管(5-7)。

　　說明書

　　一種小麥加工廢水處理系統

　　技術領域

　　本發明涉及廢水處理技術領域，具體涉及一種小麥加工廢水處理系統。

　　背景技術

　　小麥為全球主要的糧食作物之一,因其豐富的產出和可再生的資源優勢受 到廣泛的關注，小麥加工產業為提高小麥附加值、穩定小麥產區經濟、服務三 農做出了重大貢獻。然而，小麥加工過程中排放出多種污染物，排放的廢水主 要含淀粉、蛋白質和糖類，廢水的COD值一般在7000-25000mg/L，BOD值在 5000-15000mg/L，SS值在2000-4500mg/L，因此使小麥加工企業成為污染大戶， 末端治理難度很大。廢水如處理不當排入水體，會造成嚴重的水體污染。

　　目前大部分小麥加工企業采用厭氧-好氧生物組合工藝進行廢水處理，雖然 在實際工程應用中COD可以得到去除，但是廢水處理系統耐沖擊能力較差，難以 保障污染物穩定高效去除;MBR工藝處理小麥加工廢水取得良好效果,但成本較 高。因此，小麥加工廢水處理的研宄逐漸引起人們的重視。

　　發明內容

　　本發明要解決的技術問題是：為了解決上述小麥加工廢水處理中的難題， 本發明提供一種小麥加工廢水處理系統。

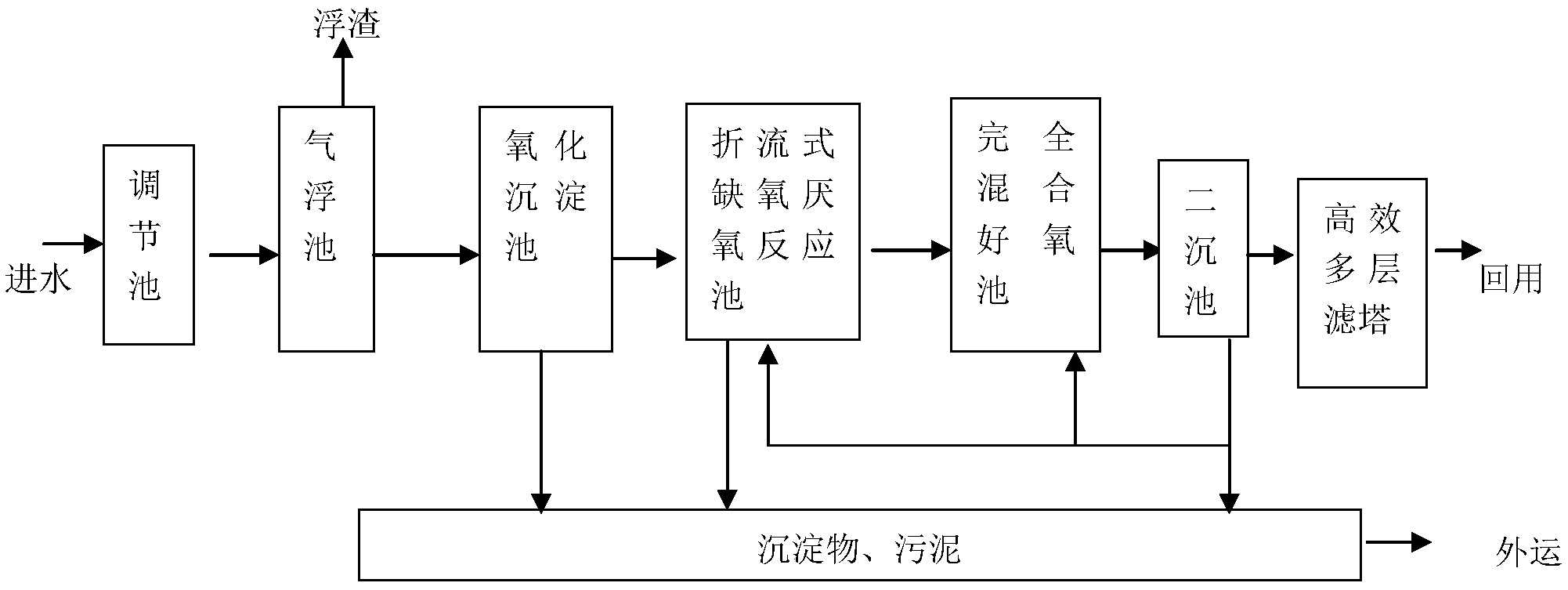

　　本發明解決其技術問題所采用的技術方案是：一種小麥加工廢水處理系統， 包括廢水調節池、氣浮池、氧化沉淀池、折流式缺氧厭氧反應池、完全混合好 氧池、二沉池和高效多層濾塔;所述廢水調節池、氣浮池、氧化沉淀池、折流 式缺氧厭氧反應池、完全混合好氧池、二沉池和高效多層濾塔依次連通。

　　所述的廢水調節池包括進水管和出水管，用于調節小麥加工廢水的水質和 水量。

　　所述的氣浮池包括進水管和用于排出處理后水的出水管，所述的氣浮池從 下至上依次為混合區和分離區;所述的分離區包括集水區和位于集水區內的集 渣區;所述氣浮池的混合區設置有曝氣盤，所述的曝氣盤的上方設有布水支管， 所述的布水支管連接進水管，所述的曝氣盤通過曝氣管連接有氣浮池外的風機; 所述的分離區內設有三相分離器，所述的三相分離器包括導流板和位于導流板 下方與導流板配合使用的三角導流環，所述的三角導流環安裝在氣浮池的內壁 上，所述的導流板的上部與分離區的形狀相同，所述的導流板的下部呈喇叭狀， 所述的導流板的下部的內徑大于三角導流環的內徑;所述的分離區外壁的上部 設有溢水堰，所述的溢水堰與出水管相連;所述的集渣區布設有刮渣板和浮渣 槽;廢水從下往上溢時，水與浮渣一起通過三角導流環進入導流板的下部，浮 渣繼續往上進入集渣區，水通過導流板與三角導流環之間的間隙進入集水區; 為了廢水處理的效果更好，所述的布水支管設置成同心圓形狀或十字形狀，布 水支管上具有水平輻射出水口;進一步，所述的曝氣盤是均勻設置有微孔的微 孔式曝氣盤。

　　所述的氣浮池的出水管與氧化沉淀池的進水管連通。

　　所述的氧化沉淀池包括曝氣混合區和沉淀區，曝氣混合區底部設置有臭氧 曝氣盤，所述的臭氧曝氣盤的上方設有布水支管，所述的布水支管連接進水管， 所述的臭氧曝氣盤通過曝氣管連接有氧化沉淀池外的風機，風機通過管道連通 臭氧發生器;所述沉淀區內設有擋板，該擋板與沉淀池的內壁形成作為廢水進 入沉淀區的廢水流道，沉淀區的出口處設有三相分離器，沉淀區的出口上部設 有溢水堰，沉淀區底部設計成錐形結構，在沉淀區底部設置有排泥閥。

　　所述折流式缺氧厭氧反應池包括通過折流板分隔成的兼氧段、缺氧段和厭 氧段，所述兼氧段首端設有用于供入廢水的進水管，兼氧段末端與缺氧段首端 連通，缺氧段末端與厭氧段首端連通，所述缺氧段和厭氧段進水一側折流板的 下部設置有45度的轉角，以避免水流進入時產生的沖擊作用，從而起到緩沖水 流和均勻布水的作用;厭氧段末端設有三相分離器和溢水堰，溢水堰連接出水 管;所述兼氧段、缺氧段和厭氧段底部設計成錐形結構，錐形結構連接污泥排 放閥;所述折流式缺氧厭氧反應池的兼氧段、缺氧段和厭氧段上蓋設計成圓錐 形結構，圓錐形結構頂端都設有獨立的甲烷廢氣集氣管。

　　所述完全混合好氧池內中下部設置有進水管，所述進水管下部設有布水三 角錐;所述布水三角錐下部設有曝氣調控系統，所述曝氣調控系統包括曝氣盤、 鼓風機和溶解氧測量調控裝置;進一步，所述的曝氣盤是均勻設置有微孔的微 孔式曝氣盤。所述曝氣盤通過曝氣管連接鼓風機，鼓風機設置在完全混合好氧 池外，完全混合好氧池的上部、廢水水面下設置溶解氧測量調控裝置，所述溶 解氧測量調控裝置根據氧容量調控鼓風機工作;所述完全混合好氧池的出口處 布設有溢流堰。

　　所述完全混合好氧池的出水管連接二沉池，二沉池底部設有污泥回流系統， 一部分污泥回流到折流式缺氧厭氧反應池和完全混合好氧池。

　　二沉池沉淀處理后的水經溢流堰進入高效多層濾塔的進水管。

　　所述高效多層濾塔包括濾塔頂蓋、進水管、布水管、濾料、濾料支撐架、 進風口和出水管;高效多層濾塔采用多層設置，最頂部設有濾塔頂蓋，濾塔頂 蓋與塔體之間留有出風口;濾塔頂蓋下面設有進水管，進水管連接布水管;布 水管安置在最上面一層的濾料上部;濾料放置在每層濾料支撐架上，從上層到 下層，濾料的粒徑逐漸變小;每層濾塔的濾料支撐架設計成倒梯形抽屜式，一 方面加強通風，避免產生臭氣，另一方面便于觀察和更換濾料，當該層濾料堵 塞嚴重，濾速很低時，只需把該層濾料抽出更換即可;濾塔的底部設有進風口 和出水管。

　　一種采用上述小麥加工廢水深度處理系統進行廢水處理的方法，具有如下 步驟：

　　①小麥加工廢水通過進水管進入廢水調節池調節水質和水量。

　�、谌缓髲U水通過進水管進入氣浮池分離區的中下部;位于氣浮池進水管下 方的曝氣盤產生大量細小氣泡使廢水中的固體物產生摩擦，去除固體物上的其 他污染物;曝氣盤產生的細小氣泡與上浮物粘附形成混合體在浮力作用下上升， 在氣浮池分離區三相分離器的作用下，混合體上升至集渣區，在刮渣板的作用 下，浮渣進入浮渣槽并被清理外運;分離處理后的水在氣浮池三相分離區導流 板作用下進入氣浮池集水區，通過溢水堰、出水管和連接管連通氧化沉淀池的 進水管。

　�、蹚U水通過氧化沉淀池的進水管以及布水支管進入氧化沉淀池的中下部; 位于氧化沉淀池布水支管下方的臭氧曝氣盤產生大量細小氣泡使廢水中的固體 物進一步摩擦，同時把廢水中的大分子物質氧化成易于吸收和吸附的小分子物 質，氧化分解后的廢水進入沉淀區的廢水流道，沉淀區的三相分離器實現泥水 分離;污泥在重力的作用下下沉到氧化沉淀池沉淀區的下部，通過底部的排泥 閥排出;廢水通過溢水堰、出水管和連接管連通折流式缺氧厭氧反應池的進水 管。

　�、軓U水通過折流式缺氧厭氧反應池兼氧段的進水管進入折流式缺氧厭氧反 應池的下部;廢水進入折流式缺氧厭氧反應池后沿折流板上下前進，依次通過 兼氧段、缺氧段和厭氧段的每個反應室的污泥床，反應池中的污泥隨著廢水的 上下流動和沼氣上升的作用而運動，折流板的阻擋作用和污泥自身的沉降作用 又使污泥的流速降低，因此大量的污泥都被截留在反應池中，反應池中的微生 物與廢水中的有機物充分接觸。兼氧段的兼性菌、缺氧段和厭氧段的異養菌將 廢水中的有機物水解為有機酸，使大分子有機物分解為小分子有機物，不溶性 的有機物轉化成可溶性有機物。

　�、輩捬醴磻�(yīng)后的廢水在厭氧段末端設有的三相分離器實現泥、水、甲烷氣 的分離，污泥在重力的作用下下沉到折流式缺氧厭氧反應池的下部，多余的污 泥通過底部的污泥排放閥排出;折流式缺氧厭氧反應池產生的甲烷廢氣通過反 應池頂部集氣管收集排放;處理后的廢水通過溢水堰、出水管和連接管連通完 全混合好氧池的進水管。

　�、迯U水通過進水管進入完全混合好氧池的中下部，在布水三角錐的作用下 均勻布水，所述的曝氣盤是均勻設置有微孔的微孔式曝氣盤，產生大量的微氣 泡，所述溶解氧測量調控裝置根據氧容量調控鼓風機工作，確保完全混合好氧 池水中的溶解氧大于2mg/L，處理后的廢水通過溢流堰和出水管流出。

　�、咄耆�混合好氧池的出水管連接二沉池的布水管，二沉池的沉淀污泥一部 分污泥回流到折流式缺氧厭氧反應池和完全混合好氧池，一部分作為剩余污泥。

　　⑧二沉池沉淀處理后的水經溢流堰進入高效多層濾塔的進水管。

　　⑨廢水通過進水管、布水管進入高效多層濾塔，空氣與廢水在濾料中交匯 發生生化反應，同時濾料對廢水進行過濾，高效多層濾塔處理后的水通過出水 管進入清水池后回用。

　�、庋趸�沉淀池、折流式缺氧厭氧反應池、二沉池產生的沉淀物、剩余污泥 脫水后外運。

　　本發明的有益效果是：本發明結構簡單，成本較低，對小麥加工廢水處理 具有比較好的深度效果，管理方便。
