申請日2015.08.27

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/14; C02F3/28

　　摘要

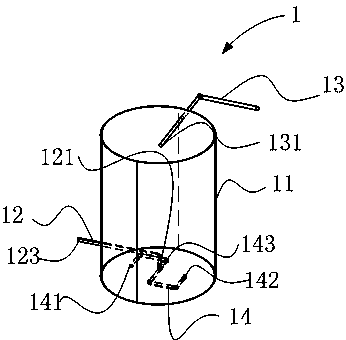

　　一種旋流厭氧反應裝置，包括密封的反應器殼體、進水管、出水管以及位于反應器殼體內且平行設置于反應器殼體底部的分流管道，分流管道至少包括一對方向相反設置的第一出水口和第二出水口，分流管道上還設置有出水管連接口，進水管穿過反應器殼體的側壁且進水管的出水口與分流管道的出水管連接口相連接，出水管穿過反應器殼體的側壁且出水管的進水口位于反應器殼體內部，出水管的進水口高度高于分流管道，反應器殼體盛有厭氧污泥，污水經過進水管連接口時通過分流管道分流、并同時通過第一出水口和第二出水口反向流出，在反應器殼體內部形成旋流，以增加污水與厭氧污泥的接觸面積。本發明還提供一種AMBR污水處理系統及污水處理方法。

　　權利要求書

　　1.一種旋流厭氧反應裝置，其特征在于，包括密封的反應器殼體、進水管、出水管以及位于所述反應器殼體內且平行設置于所述反應器殼體底部的分流管道，所述分流管道至少包括一對方向相反設置的第一出水口和第二出水口，所述分流管道上還設置有出水管連接口，所述進水管穿過所述反應器殼體的側壁且所述進水管的出水口與所述分流管道的所述出水管連接口相連接，所述出水管穿過所述反應器殼體的側壁且所述出水管的進水口位于所述反應器殼體內部，所述出水管的進水口高度高于所述分流管道，所述反應器殼體盛有包含厭氧生物的厭氧污泥，當所述進水管的進水口有污水進入時，所述污水經過所述進水管連接口時通過所述分流管道分流、并同時通過所述第一出水口和所述第二出水口反向流出，在所述反應器殼體內部形成旋流，以增加所述污水與所述厭氧污泥的接觸面積。

　　2.一種AMBR污水處理系統，其特征在于，包括預處理池、厭氧反應區、厭氧沉淀池、好氧反應區、好氧沉淀池和MBR膜生物反應器反應區，所述厭氧反應區的前端與所述預處理池相連接，所述厭氧反應區的后端與所述厭氧沉淀池的入水口相連接，所述厭氧沉淀池的上清液出水口與所述好氧反應區的前端相連接，所述厭氧沉淀池的回流出水口通過第一回流管道連接于所述厭氧反應區的前端，所述好氧反應區的末端與所述好氧沉淀池的入水口相連接，所述好氧沉淀池的上清液出水口與所述MBR反應區的前端相連接，所述好氧沉淀池的回流出水口通過第二回流管道連接于所述好氧反應區的前端，所述MBR反應區的末端用于排出經所述AMBR污水處理系統處理后的污水。

　　3.如權利要求2所述的AMBR污水處理系統，其特征在于，所述厭氧反應區包括至少一個旋流厭氧反應裝置，所述至少一個旋流厭氧反應裝置為前述權利要求1中描述的旋流厭氧反應裝置。

　　4.如權利要求3所述的AMBR污水處理系統，其特征在于，所述厭氧反應區包括至少兩個串聯設置的旋流厭氧反應裝置，當所述厭氧反應區包括第一旋流厭氧反應裝置和第二旋流厭氧反應裝置時，所述第一旋流厭氧反應裝置中進水管的進水口為所述厭氧反應區的前端，所述第一旋流厭氧反應裝置中出水管的出水口連接于所述第二旋流厭氧反應裝置中進水管的進水口，所述第二旋流厭氧反應裝置中出水管的出水口為所述厭氧反應區的末端。

　　5.如權利要求2所述的AMBR污水處理系統，其特征在于，

　　還包括連接于所述第一回流管道的第一回流泵，所述第一回流管道用于將所述厭氧沉淀池中沉淀的厭氧污泥回流至所述厭氧反應區，且所述厭氧污泥到達所述厭氧反應區的前端的方向與所述厭氧反應區的進水口的水流方向一致;

　　還包括連接于所述第二回流管道的第二回流泵，所述第二回流管道用于將所述好氧沉淀池中沉淀的好氧污泥回流至所述好氧反應區，且所述好氧污泥到達所述好氧反應區的前端的方向與所述好氧反應區進水口的水流方向一致。

　　6.如權利要求2所述的AMBR污水處理系統，其特征在于，

　　所述厭氧沉淀池的上清液出水口高于所述厭氧沉淀池的回流出水口;

　　所述好氧反應區還包括出水槽和好氧反應區出水管道，所述出水槽上與所述好氧反應區中污水相接處的一側設置有出水堰，所述好氧反應區出水管道連接所述出水槽和所述好氧沉淀池的入水口，使所述好氧反應區中沒過所述出水堰的經好氧反應后的污水進入所述出水槽后經所述好氧反應區出水管道流入通過所述好氧沉淀池的入水口;

　　所述好氧沉淀池的入水口高于所述好氧沉淀池的回流出水口。

　　7.如權利要求3所述的AMBR污水處理系統，其特征在于，還包括太陽能加熱裝置，所述太陽能加熱裝置包括太陽能加熱板、導熱介質循環管道、熱交換水箱、熱水循環管道、熱水循環泵，所述熱水循環泵連接于所述熱水循環管道，所述熱水循環管道連接所述熱交換水箱和所述厭氧反應區中所述旋流厭氧反應裝置，所述熱水循環管道穿過所述旋流厭氧反應裝置中所述反應器殼體，所述熱水循環管道包括位于所述反應器殼體內部的內熱水循環管道和位于所述反應器殼體外部的外熱水循環管道，所述導熱介質循環管道連接所述熱交換水箱和所述太陽能加熱板，所述導熱介質循環管道穿過所述熱交換水箱的殼體，所述導熱介質循環管道包括位于所述熱交換水箱的殼體內部的內導熱介質循環管道和位于所述熱交換水箱的殼體外部的外導熱介質循環管道。

　　8.如權利要求7所述的AMBR污水處理系統，其特征在于，所述導熱介質循環管道中有流動狀態的導熱介質，所述內熱水循環管道為盤管，所述內導熱介質循環管道為盤管。

　　9.一種污水處理方法，其特征在于，通過AMBR污水處理系統實現，所述AMBR污水處理系統包括預處理池、厭氧反應區、厭氧沉淀池、好氧反應區、好氧沉淀池和MBR膜生物反應器反應區，所述厭氧反應區的前端與所述預處理池相連接，所述厭氧反應區的后端與所述厭氧沉淀池的入水口相連接，所述厭氧沉淀池的上清液出水口與所述好氧反應區的前端相連接，所述厭氧沉淀池的回流出水口通過第一回流管道連接于所述厭氧反應區的前端，所述好氧反應區的末端與所述好氧沉淀池的入水口相連接，所述好氧沉淀池的上清液出水口與所述MBR反應區的前端相連接，所述好氧沉淀池的回流出水口通過第二回流管道連接于所述好氧反應區的前端，所述MBR反應區的末端用于排出經所述AMBR污水處理系統處理后的污水，所述厭氧反應區包括至少一個旋流厭氧反應裝置，所述至少一個旋流厭氧反應裝置為前述權利要求1中描述的旋流厭氧反應裝置，所述方法包括：

　　將污水流入所述預處理池進行處理，經雜物攔截、調節、酸化處理后得到預處理后的污水，所述預處理池包括柵格池、調節池、酸化池中一種或多種;

　　將所述預處理后的污水輸入所述厭氧反應區，完成磷的釋放操作，得到厭氧反應后的污水，所述厭氧反應后的污水包含懸濁的所述厭氧污泥;

　　輸入所述厭氧反應后的污水至所述厭氧沉淀池，得到所述厭氧沉淀池的上清液以及沉淀的所述厭氧污泥;

　　輸入所述厭氧沉淀池的上清液至所述好氧反應區，完成磷的吸收操作，得到好氧反應后的污水，所述好氧反應后的污水包含懸濁的所述好氧污泥;

　　輸入所述好氧反應后的污水至所述好氧沉淀池，得到所述好氧沉淀池的上清液以及沉淀的所述好氧污泥;

　　將所述好氧沉淀池的上清液輸入到所述MBR反應區，通過所述MBR反應區中MBR膜組件完成過濾，抽出過濾后的水;

　　回流所述沉淀的厭氧污泥至所述厭氧反應區;

　　回流所述沉淀的好氧污泥至所述好氧反應區。

　　10.如權利要求9所述的污水處理方法，其特征在于，

　　所述厭氧反應區包括至少兩個串聯設置的旋流厭氧反應裝置時，所述至少兩個旋流厭氧反應裝置為前述權利要求1中描述的旋流厭氧反應裝置，當所述厭氧反應區包括第一旋流厭氧反應裝置和第二旋流厭氧反應裝置時，所述第一旋流厭氧反應裝置中進水管的進水口為所述厭氧反應區的前端，所述第一旋流厭氧反應裝置中出水管的出水口連接于所述第二旋流厭氧反應裝置中進水管的進水口，所述第二旋流厭氧反應裝置中出水管的出水口為所述厭氧反應區的末端;

　　所述厭氧反應區通過所述太陽能加熱裝置提高所述厭氧反應區的溫度，以促進厭氧反應。

　　說明書

　　旋流厭氧反應裝置和AMBR污水處理系統及污水處理方法

　　技術領域

　　本發明涉及污水處理技術領域，特別涉及一種旋流厭氧反應裝置和AMBR(AnaerobicMembraneBiologicalReactor，厭氧膜生物反應器)污水處理系統及污水處理方法。

　　背景技術

　　污水處理人員致力于提高污水深度處理工藝，減少氮磷污染物給再生水造成的不穩定以及安全隱患。傳統的脫氮除磷過程是通過厭氧反應以及好氧反應實現的，其中，厭氧反應是使污水流入?yún)捬醴磻?yīng)池，通過厭氧反應池中厭氧生物的作用完成污水中的各種復雜有機物分子轉化成有機物及磷的釋放后放出，好氧反應是使經厭氧反應后的污水流入好氧反應池，通過好氧生物的作用進行有機物的吸附及磷的吸收后釋放泥水。

　　傳統工藝的厭氧反應池是一個大型封閉的反應池，包含一個位于池底的進水口和一個比進水口高度較高的出水口，在進行厭氧反應時，污水從進水口不斷進入?yún)捬醴磻?yīng)池，將沉淀于池底的包含厭氧生物的厭氧污泥沖散并在厭氧生物的作用下進行反應，最終，反應后的污水上浮到出水口高度后從出水口排出，同時從出水口排出的還有厭氧污泥，在此反應過程中，由于污水從池底到達出水口的時間有限，與厭氧生物的接觸時間短，而且，由于厭氧污泥分布不均勻，部分池水可能接觸不到厭氧生物，這使污水的厭氧反應有效處理程度十分有限，還會造成厭氧污泥流失。

　　發明內容

　　有鑒于此，有必要提供一種旋流厭氧反應裝置和AMBR污水處理系統及污水處理方法。

　　一種旋流厭氧反應裝置，其特征在于，包括密封的反應器殼體、進水管、出水管以及位于所述反應器殼體內且平行設置于所述反應器殼體底部的分流管道，所述分流管道至少包括一對方向相反設置的第一出水口和第二出水口，所述分流管道上還設置有出水管連接口，所述進水管穿過所述反應器殼體的側壁且所述進水管的出水口與所述分流管道的所述出水管連接口相連接，所述出水管穿過所述反應器殼體的側壁且所述出水管的進水口位于所述反應器殼體內部，所述出水管的進水口高度高于所述分流管道，所述反應器殼體盛有包含厭氧生物的厭氧污泥，當所述進水管的進水口有污水進入時，所述污水經過所述進水管連接口時通過所述分流管道分流、并同時通過所述第一出水口和所述第二出水口反向流出，在所述反應器殼體內部形成旋流，以增加所述污水與所述厭氧污泥的接觸面積。

　　一種AMBR污水處理系統，包括預處理池、厭氧反應區、厭氧沉淀池、好氧反應區、好氧沉淀池和MBR膜生物反應器反應區，所述厭氧反應區的前端與所述預處理池相連接，所述厭氧反應區的后端與所述厭氧沉淀池的入水口相連接，所述厭氧沉淀池的上清液出水口與所述好氧反應區的前端相連接，所述厭氧沉淀池的回流出水口通過第一回流管道連接于所述厭氧反應區的前端，所述好氧反應區的末端與所述好氧沉淀池的入水口相連接，所述好氧沉淀池的上清液出水口與所述MBR反應區的前端相連接，所述好氧沉淀池的回流出水口通過第二回流管道連接于所述好氧反應區的前端，所述MBR反應區的末端用于排出經所述AMBR污水處理系統處理后的污水。

　　一種污水處理方法，其特征在于，通過AMBR污水處理系統實現，所述AMBR污水處理系統包括預處理池、厭氧反應區、厭氧沉淀池、好氧反應區、好氧沉淀池和MBR膜生物反應器反應區，所述厭氧反應區的前端與所述預處理池相連接，所述厭氧反應區的后端與所述厭氧沉淀池的入水口相連接，所述厭氧沉淀池的上清液出水口與所述好氧反應區的前端相連接，所述厭氧沉淀池的回流出水口通過第一回流管道連接于所述厭氧反應區的前端，所述好氧反應區的末端與所述好氧沉淀池的入水口相連接，所述好氧沉淀池的上清液出水口與所述MBR反應區的前端相連接，所述好氧沉淀池的回流出水口通過第二回流管道連接于所述好氧反應區的前端，所述MBR反應區的末端用于排出經所述AMBR污水處理系統處理后的污水，所述方法包括：

　　將污水流入所述預處理池進行處理，經雜物攔截、調節、酸化處理后得到預處理后的污水，所述預處理池包括柵格池、調節池、酸化池中一種或多種;

　　將所述預處理后的污水輸入所述厭氧反應區，完成磷的釋放操作，得到厭氧反應后的污水，所述厭氧反應后的污水包含懸濁的所述厭氧污泥;

　　輸入所述厭氧反應后的污水至所述厭氧沉淀池，得到所述厭氧沉淀池的上清液以及沉淀的所述厭氧污泥;

　　輸入所述厭氧沉淀池的上清液至所述好氧反應區，完成磷的吸收操作，得到好氧反應后的污水，所述好氧反應后的污水包含懸濁的所述好氧污泥;

　　輸入所述好氧反應后的污水至所述好氧沉淀池，得到所述好氧沉淀池的上清液以及沉淀的所述好氧污泥;

　　將所述好氧沉淀池的上清液輸入到所述MBR反應區，通過所述MBR反應區中MBR膜組件完成過濾，抽出過濾后的水;

　　回流所述沉淀的厭氧污泥至所述厭氧反應區;

　　回流所述沉淀的好氧污泥至所述好氧反應區。

　　本發明實施例改進了污水處理流程中厭氧反應的反應裝置，厭氧反應區采用多個上述的旋流厭氧反應裝置，并在厭氧反應區末端增設用于分離和回流厭氧污泥的厭氧沉淀池，能夠提高對污水的反應充分程度，提高厭氧污泥利用率，避免厭氧污泥流失，可減少污水處理成本，提高污水處理效率。
