申請日2015.08.27

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/14

　　摘要

　　一種AMBR污水處理裝置，包括預處理池、折流板厭氧反應區、接觸氧化區、沉淀池和MBR膜生物反應器反應區，所述折流板厭氧反應區的前端與所述預處理池相連接，所述折流板厭氧反應區的末端與所述接觸氧化區的前端相連接，所述接觸氧化區的出水口與所述沉淀池的前端相連接，所述沉淀池的上清液出水管道與所述MBR反應區的前端相連接，所述沉淀池的回流出水口通過回流管道連接于所述折流板厭氧反應區的前端，所述MBR反應區的末端用于排出經所述AMBR污水處理系統處理后的污水。

　　權利要求書

　　1.一種AMBR污水處理裝置，其特征在于，包括預處理池、折流板厭氧反應區、接觸氧化區、沉淀池和MBR膜生物反應器反應區，所述折流板厭氧反應區的前端與所述預處理池相連接，所述折流板厭氧反應區的末端與所述接觸氧化區的前端相連接，所述接觸氧化區的出水口與所述沉淀池的前端相連接，所述沉淀池的上清液出水口與所述MBR反應區的前端相連接，所述沉淀池的回流出水口通過回流管道連接于所述折流板厭氧反應區的前端，所述MBR反應區的末端用于排出經所述AMBR污水處理裝置處理后的污水。

　　2.如權利要求1所述的AMBR污水處理裝置，其特征在于，所述折流板厭氧反應區包括至少一個折流反應室，所述至少一個折流反應室中每個折流反應室均包含平行設置的一個下流折流板和一個上流折流板，所述下流折流板與所述折流反應室的進水側之間的空間形成一個使流體流向向下的下流反應單元，所述下流折流版與所述上流折流板之間的空間形成一個使流體流向向上的上流反應單元，經所述預處理池處理后得到的滲濾液不斷地從位于所述折流反應室頂部的進水口進水后，通過所述下流隔流板的阻隔作用所述滲濾液在所述下流反應單元向下流到所述折流反應室底部后，再通過所述上流折流板的阻隔作用，所述滲濾液在所述上流反應單元向上流到所述折流反應室頂部，由位于所述折流反應室頂部的出水口出水。

　　3.如權利要求2所述的AMBR污水處理裝置，其特征在于，所述折流板厭氧反應區包括至少兩個依次聯通的折流反應室，當所述折流板厭氧反應區包括第一折流反應室和第二折流反應室時，所述第一折流反應室中的進水口為所述折流板厭氧反應區的前端，所述第一折流反應室中的出水口連接于所述第二折流反應室中的進水口，所述第二折流反應室中的出水口為所述折流板厭氧反應區的末端。

　　4.如權利要求2所述的AMBR污水處理裝置，其特征在于，所述下流折流板為折線形，所述下流折流版的固定端連接于所述折流反應室頂部，所述下流折流版的自由端所在的折線方向?yàn)樗�述折流反�?yīng)室的出水側方向。

　　5.如權利要求2所述的AMBR污水處理裝置，其特征在于，所述上流折流板為直線型，所述上流折流版的固定端連接于所述折流反應室底部，所述上流折流版的自由端不高于所述折流反應室頂部。

　　6.如權利要求2所述的AMBR污水處理裝置，其特征在于，所述下流反應單元與所述上流反應單元之間的寬度比為3:10。

　　7.如權利要求1所述的AMBR污水處理裝置，其特征在于，

　　還包括連接于所述回流管道的回流泵，所述回流管道用于將所述沉淀池中沉淀的厭氧污泥回流至所述折流板厭氧反應區，且所述厭氧污泥到達所述折流板厭氧反應區的前端的方向與所述折流板厭氧反應區進水的水流方向一致;

　　所述沉淀池的上清液出水口高于所述沉淀池的回流出水口。

　　8.如權利要求1所述的AMBR污水處理裝置，其特征在于，

　　所述接觸氧化區包括出水槽和氧化區出水管道，所述出水槽上與所述接觸氧化區中污水相接處的一側設置有出水堰，所述氧化區出水管道連接所述出水槽和所述接觸氧化區的出水口，使所述接觸氧化區中沒過所述出水堰的經接觸氧化反應的污水進入所述出水槽后經所述氧化區出水管道通過所述接觸氧化區的出水口流出。

　　9.如權利要求2所述的AMBR污水處理裝置，其特征在于，還包括太陽能加熱裝置，所述太陽能加熱裝置包括太陽能加熱板、導熱介質循環管道、熱交換水箱、熱水循環管道、熱水循環泵，所述熱水循環泵連接于所述熱水循環管道，所述熱水循環管道連接所述熱交換水箱和所述折流板厭氧反應區中的所述折流反應室，所述熱水循環管道穿過所述折流反應室，所述熱水循環管道包括位于所述折流反應室內部的內熱水循環管道和位于所述折流反應室外部的外熱水循環管道，所述導熱介質循環管道連接所述熱交換水箱和所述太陽能加熱板，所述導熱介質循環管道穿過所述熱交換水箱的殼體，所述導熱介質循環管道包括位于所述熱交換水箱的殼體內部的內導熱介質循環管道和位于所述熱交換水箱的殼體外部的外導熱介質循環管道;

　　所述接觸氧化區還包括曝氣裝置;

　　所述MBR反應區包括至少一組MBR膜組件。

　　10.如權利要求9所述的AMBR污水處理裝置，其特征在于，所述導熱介質循環管道中有流動狀態的導熱介質，所述內熱水循環管道為盤管，所述內導熱介質循環管道為盤管。

　　說明書

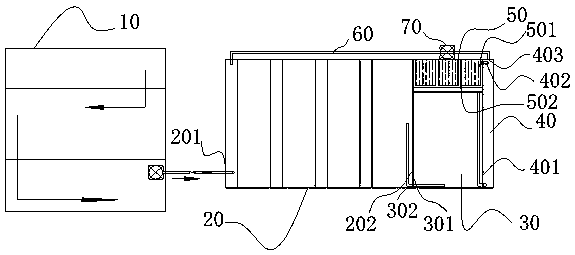

　　AMBR污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，特別涉及一種AMBR(AnaerobicMembraneBiologicalReactor，厭氧膜生物反應器)污水處理裝置。

　　背景技術

　　污水處理人員致力于提高污水深度處理工藝，減少氮磷污染物給再生水造成的不穩定以及安全隱患。傳統的脫氮除磷過程是通過厭氧反應以及好氧反應實現的，其中，厭氧反應是使污水流入?yún)捬醴磻?yīng)池，通過厭氧反應池中厭氧生物的作用完成污水中的各種復雜有機物分子轉化成有機物及磷的釋放后放出，好氧反應是使經厭氧反應后的污水流入好氧反應池，通過好氧生物的作用進行有機物的吸附及磷的吸收后釋放泥水。

　　傳統工藝的厭氧反應池是一個大型封閉的反應池，包含一個位于池底的進水口和一個比進水口高度較高的出水口，在進行厭氧反應時，污水從進水口不斷進入?yún)捬醴磻?yīng)池，將沉淀于池底的包含厭氧生物的厭氧污泥沖散并在厭氧生物的作用下進行反應，最終，反應后的污水上浮到出水口高度后從出水口排出，同時從出水口排出的還有厭氧污泥，在此反應過程中，由于污水從池底到達出水口的時間有限，與厭氧生物的接觸時間短，而且，由于厭氧污泥分布不均勻，部分池水可能接觸不到厭氧生物，這使污水的厭氧反應有效處理程度十分有限，還會造成厭氧污泥流失，另外，厭氧污泥的價格很高，傳統工藝的厭氧反應池也會帶來較高的污水處理成本。

　　實用新型內容

　　有鑒于此，有必要提供一種能夠節省反應成本的AMBR污水處理裝置。

　　一種AMBR污水處理裝置，其特征在于，包括預處理池、折流板厭氧反應區、接觸氧化區、沉淀池和MBR膜生物反應器反應區，所述折流板厭氧反應區的前端與所述預處理池相連接，所述折流板厭氧反應區的末端與所述接觸氧化區的前端相連接，所述接觸氧化區的出水口與所述沉淀池的前端相連接，所述沉淀池的上清液出水管道與所述MBR反應區的前端相連接，所述沉淀池的回流出水口通過回流管道連接于所述折流板厭氧反應區的前端，所述MBR反應區的末端用于排出經所述AMBR污水處理系統處理后的污水。

　　優選的，所述折流板厭氧反應區包括至少一個折流反應室，所述至少一個折流反應室中每個折流反應室均包含平行設置的一個下流折流板和一個上流折流板，所述下流折流板與所述折流反應室的進水側之間的空間形成一個使流體流向向下的下流反應單元，所述下流折流版與所述上流折流板之間的空間形成一個使流體流向向上的上流反應單元，經所述預處理池處理后得到的滲濾液不斷地從位于所述折流反應室頂部的進水口進水后，通過所述下流隔流板的阻隔作用所述滲濾液在所述下流反應單元向下流到所述折流反應室底部后，再通過所述上流折流板的阻隔作用，所述滲濾液在所述上流反應單元向上流到所述折流反應室頂部，由位于所述折流反應室頂部的出水口出水。

　　優選的，所述折流板厭氧反應區包括至少兩個依次聯通的折流反應室，當所述折流板厭氧反應區包括第一折流反應室和第二折流反應室時，所述第一折流反應室中的進水口為所述折流板厭氧反應區的前端，所述第一折流反應室中的出水口連接于所述第二折流反應室中的進水口，所述第二折流反應室中的出水口為所述折流板厭氧反應區的末端。

　　優選的，所述下流折流板為折線形，所述下流折流版的固定端連接于所述折流反應室頂部，所述下流折流版的自由端所在的折線方向?yàn)樗�述折流反�?yīng)室的出水側方向。

　　優選的，所述上流折流板為直線型，所述上流折流版的固定端連接于所述折流反應室底部，所述上流折流版的自由端不高于所述折流反應室頂部。

　　優選的，所述下流反應單元與所述上流反應單元之間的寬度比為3:10。

　　優選的，還包括連接于所述回流管道的回流泵，所述回流管道用于將所述沉淀池中沉淀的厭氧污泥回流至所述折流板厭氧反應區，且所述厭氧污泥到達所述折流板厭氧反應區的前端的方向與所述折流板厭氧反應區進水的水流方向一致;所述沉淀池的上清液出水口高于所述沉淀池的回流出水口。

　　優選的，所述接觸氧化區包括出水槽和氧化區出水管道，所述出水槽上與所述接觸氧化區中污水相接處的一側設置有出水堰，所述氧化區出水管道連接所述出水槽和所述接觸氧化區的出水口，使所述接觸氧化區中沒過所述出水堰的經接觸氧化反應的污水進入所述出水槽后經所述氧化區出水管道通過所述接觸氧化區的出水口流出。

　　優選的，還包括太陽能加熱裝置，所述太陽能加熱裝置包括太陽能加熱板、導熱介質循環管道、熱交換水箱、熱水循環管道、熱水循環泵，所述熱水循環泵連接于所述熱水循環管道，所述熱水循環管道連接所述熱交換水箱和所述折流板厭氧反應區中的所述折流反應室，所述熱水循環管道穿過所述折流反應室，所述熱水循環管道包括位于所述折流反應室內部的內熱水循環管道和位于所述折流反應室外部的外熱水循環管道，所述導熱介質循環管道連接所述熱交換水箱和所述太陽能加熱板，所述導熱介質循環管道穿過所述熱交換水箱的殼體，所述導熱介質循環管道包括位于所述熱交換水箱的殼體內部的內導熱介質循環管道和位于所述熱交換水箱的殼體外部的外導熱介質循環管道;所述接觸氧化區還包括曝氣裝置;所述MBR反應區包括至少一組MBR膜組件。

　　優選的，所述導熱介質循環管道中有流動狀態的導熱介質，所述內熱水循環管道為盤管，所述內導熱介質循環管道為盤管。

　　本實用新型改進了污水處理流程中厭氧反應的反應裝置，折流板厭氧反應區采用多個折流反應室，并在折流板厭氧反應區末端增設用于分離和回流厭氧污泥的沉淀池，能夠提高對滲濾液的反應充分程度，提高厭氧污泥利用率，避免厭氧污泥流失，可減少污水處理成本，提高污水處理效率。
