申請日2015.09.23

　　公開(公告)日2016.02.17

　　IPC分類號C02F9/14; C02F101/20; C02F101/16

　　摘要

　　本實用新型公開了一種含氨氮廢水處理設備，包括依次連接的供水管路、重金屬處理裝置、反應槽、出流管路、膜生物反應器和出水管路;重金屬處理裝置包括依次連接的曝氣絮凝-吸附罐、沉淀池、多介質過濾罐、螯合反應裝置和電解池;反應槽內設有用于處理氨氮廢水中的氨氮的硝化菌、自營性脫硝菌及異營性脫硝菌。本實用新型的有益效果：本實用新型采用微生物法處理含氨氮廢水，通過設置重金屬處理裝置去除污水中的有毒重金屬，從而保證了微生物處理含氨氮廢水的能力，另外本實用新型可最大限度保證微生物的循環利用。

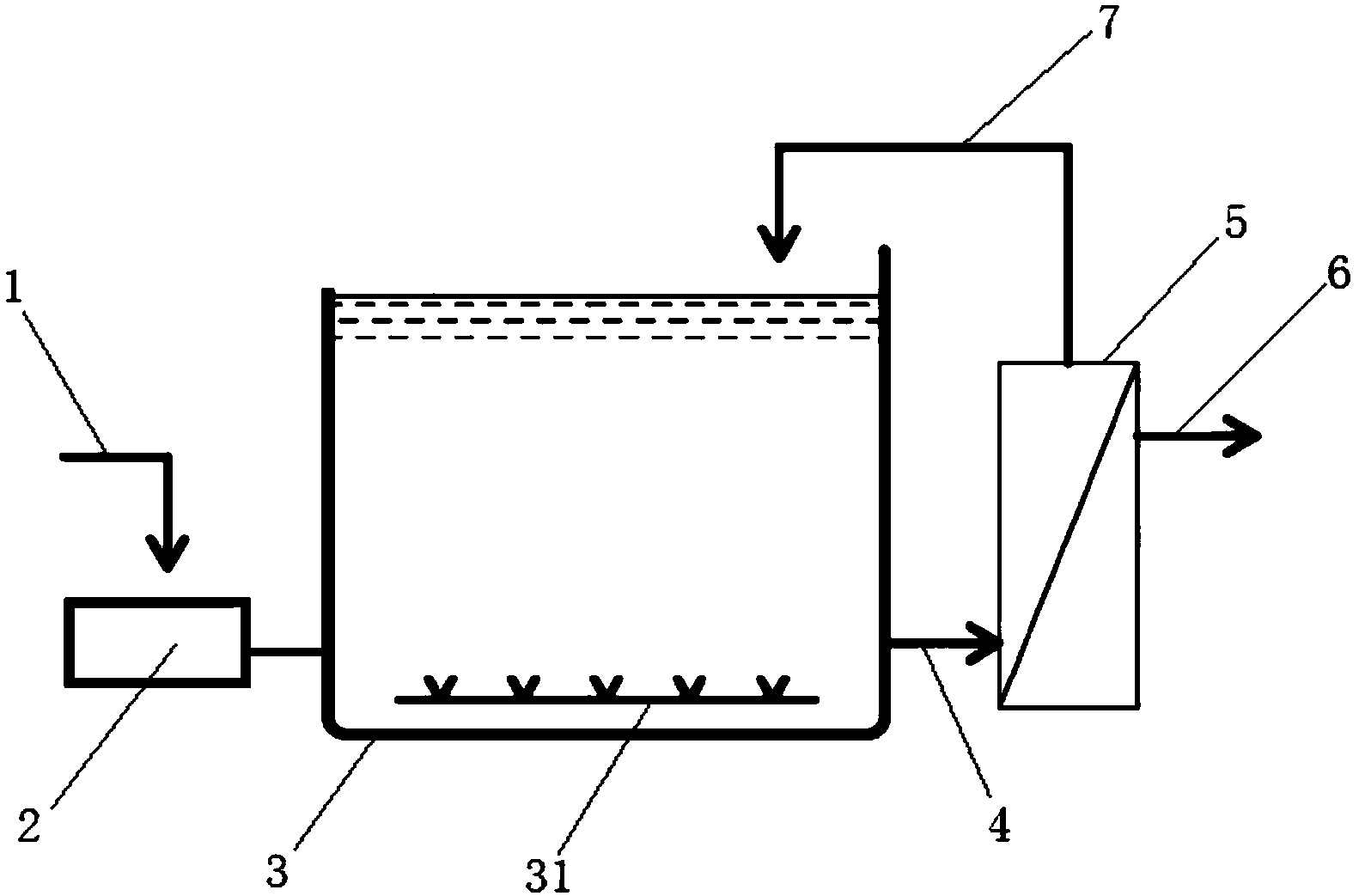

　　摘要附圖



　　權利要求書

　　1.一種含氨氮廢水處理設備，其特征在于，包括依次連接的供水管路(1)、重金屬處理裝置(2)、反應槽(3)、出流管路(4)、膜生物反應器(5)和出水管路(6);

　　所述重金屬處理裝置(2)包括依次連接的曝氣絮凝-吸附罐(21)、沉淀池(22)、多介質過濾罐(23)、螯合反應裝置(24)和電解池(25);

　　所述反應槽(3)內設有用于處理氨氮廢水中的氨氮的硝化菌、自營性脫硝菌及異營性脫硝菌。

　　2.根據權利要求1所述的含氨氮廢水處理設備，其特征在于，所述曝氣絮凝-吸附罐(21)內設有絮凝劑PAM，所述沉淀池(22)內設有殼聚糖。

　　3.根據權利要求1所述的含氨氮廢水處理設備，其特征在于，所述多介質過濾罐(23)內從上往下設有裝填高度比例為1:2的無煙煤與石英砂。

　　4.根據權利要求1所述的含氨氮廢水處理設備，其特征在于，所述螯合反應裝置(24)設有能與重金屬發生螯合反應的大分子有機物。

　　5.根據權利要求1所述的含氨氮廢水處理設備，其特征在于，所述電解池(25)的陰極和陽極均為鐵板，所述電解池(25)內設有氫氧化亞鐵膠體。

　　6.根據權利要求1所述的含氨氮廢水處理設備，其特征在于，所述反應槽(3)的底部還設有曝氣裝置(31)。

　　7.根據權利要求1所述的含氨氮廢水處理設備，其特征在于，所述膜生物反應器(5)與反應槽(3)之間還設有回流管路(7)。

　　說明書

　　含氨氮廢水處理設備

　　技術領域

　　本實用新型涉及廢水處理裝置技術領域，具體來說，涉及一種含氨氮廢水處理設備。

　　背景技術

　　在石化工業、半導體制造業、LCD制造業、LED制造業等工廠所產生的廢水中含有大量的氨氮，而所謂的氨氮是指以氨(NH3)或銨(NH4+)離子形式存在的化合氨，此等氨氮是各類型氮中危害影響最大的一種形態，是水體受到污染的指標，其對水生態環境的危害表現在多個方面。與化學需氧量(COD)一樣，氨氮也是水體中的主要耗氧污染物，氨氮氧化分解消耗水中的溶氧，使水體發黑發臭。氨氮中的非離子氨是引起水生生物毒害的主要因子，其毒性比銨鹽大幾十倍。在氧氣充足的情況下，氨氮可被微生物氧化為亞硝酸鹽氮，進

　　而分解為硝酸鹽氮，其中亞硝酸鹽氮容易與蛋白質結合，生成具有致癌和致畸作用的亞硝胺。同時，氨氮也是水體中的營養素之一，其可為藻類生長提供營養源，增加水體優養化發生的機率。因此，對于富含氨氮的廢水必須經過降解處理，才可對外進行排放。

　　目前以生物法處理含氨氮廢水的設備普遍利用微生物降解氨氮，但是部分馴養時間較長的菌種容易隨著出流水一起流出反應槽，導致這些菌種在反應槽內的馴養時間必須拉長，這樣的問題必須得到改善。

　　另外由于工業含氨氮廢水中往往含有較多的有毒重金屬，這些有毒重金屬往往會降低微生物的活性，進而影響微生物降解氨氮的能力。

　　實用新型內容

　　本實用新型的目的是提供一種含氨氮廢水處理設備，以克服目前現有技術存在的上述不足。

　　為實現上述技術目的，本實用新型的技術方案是這樣實現的：

　　一種含氨氮廢水處理設備，包括依次連接的供水管路、重金屬處理裝置、反應槽、出流管路、膜生物反應器和出水管路;

　　所述重金屬處理裝置包括依次連接的曝氣絮凝-吸附罐、沉淀池、多介質過濾罐、螯合反應裝置和電解池;

　　所述反應槽內設有用于處理氨氮廢水中的氨氮的硝化菌、自營性脫硝菌及異營性脫硝菌。

　　進一步的，所述曝氣絮凝-吸附罐內設有絮凝劑PAM，所述沉淀池內設有殼聚糖。

　　進一步的，所述多介質過濾罐內從上往下設有裝填高度比例為1:2的無煙煤與石英砂。

　　進一步的，所述螯合反應裝置設有能與重金屬發生螯合反應的大分子有機物。

　　進一步的，所述電解池的陰極和陽極均為鐵板，所述電解池內設有氫氧化亞鐵膠體。

　　進一步的，所述反應槽的底部還設有曝氣裝置。

　　進一步的，所述膜生物反應器與反應槽之間還設有回流管路。

　　本實用新型的有益效果：本實用新型采用微生物法處理含氨氮廢水，通過設置重金屬處理裝置去除污水中的有毒重金屬，從而保證了微生物處理含氨氮廢水的能力，另外本實用新型可最大限度保證微生物的循環利用。
