申請日2015.08.27

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種抗震救災直飲水處理設備，包括殼體和設置在殼體內的水處理系統，水處理系統通過殼體外設置的進水管道與污染水源連接，水處理系統包括在殼體內通過過濾管道沿水流方向依次設置的自吸泵、多介質過濾器、超濾過濾器、反滲透過濾器和臭氧發生器;所述的臭氧發生器連接產水管道。超濾和反滲透過濾器分別連接反洗進水管和濃水反洗水出水管，反洗進水管和濃水反洗水出水管設置于殼體外。本實用新型運用過濾、吸附等物理原理將污染水中的污染物去除，降低了水處理裝置的成本低，安裝管理快捷、方便，節能環保。

　　權利要求書

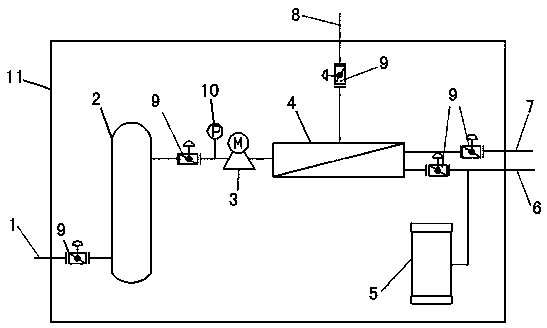

　　1.一種抗震救災直飲水處理設備，包括殼體(11)和設置在殼體(11)內的水處理系統，水處理系統通過殼體(11)外設置的進水管道(1)與污染水源連接，其特征在于：所述的水處理系統包括在殼體(11)內通過過濾管道沿水流方向依次設置的預處理裝置(2)、增壓泵(3)和反滲透裝置(4)，反滲透裝置(4)連接產水管道(6)，在產水管道(6)和反滲透裝置(4)之間設置有臭氧發生器(5);所述的反滲透裝置(4)連接有反洗進水管(7)和濃水反洗水出水管(8)，所述的殼體(11)內設置有備用蓄電池，蓄電池設置有開關裝置，蓄電池與水處理系統連接。

　　2.根據權利要求1所述的抗震救災直飲水處理設備，其特征在于：在進水管道(1)和預處理裝置(2)之間、預處理裝置(2)和反滲透裝置(4)之間均設置有電磁閥(9);在產水管道(6)上、反洗進水管(7)和濃水及反洗出水管(8)上均設置有電磁閥(9);在預處理裝置(2)和反滲透裝置(4)之間設置有壓力表(10)。

　　3.根據權利要求1或2所述的抗震救災直飲水處理設備，其特征在于：所述的水處理系統設置有自動控制系統。

　　4.根據權利要求3所述的抗震救災直飲水處理設備，其特征在于：殼體(11)底部設置有輪子。

　　說明書

　　一種抗震救災直飲水處理設備

　　技術領域

　　本實用新型涉及水凈化設備技術領域，具體涉及一種抗震救災直飲水處理設備。

　　背景技術

　　地震、洪災等自然災害嚴重危害人類的生命，同時一旦發生地震、洪災等自然災害會對地表及地下水源產生污染，使得這些水源無法直接飲用。而水是人類賴以生存和發展的不可缺少的最重要的物質資源之一，人的生命一刻也離不開水，一旦缺乏飲用水，會危及人類的生命及身體健康。、而目前針對地震、洪災等自然災害的水處理裝置均采用落后的砂濾罐、活性炭等處理過濾工藝，這些裝置在救災現場安裝難度大，使用效率低，處理后水質仍不能達到飲用水的標準。目前針對地震、洪災等自然災害地區人們的飲用水源為國家及社會各界捐贈的瓶桶裝純凈水，供水水量遠遠無法滿足災民的飲用水需求，同時這種水源經過長途運輸、配送過程存在水質的二次污染問題。

　　發明內容

　　本實用新型提供一種抗震救災直飲水處理設備，解決目前在自然災害中水受污染后處理不達標不能直接飲用的問題。

　　為了解決上述問題，本實用新型的技術方案為：

　　一種抗震救災直飲水處理設備，包括殼體和設置在殼體內的水處理系統，水處理系統通過殼體外設置的進水管道與污染水源連接，所述的水處理系統包括在殼體內通過過濾管道沿水流方向依次設置的預處理裝置、增壓泵和反滲透裝置，反滲透裝置連接產水管道，在產水管道和反滲透裝置之間設置有臭氧發生器;所述的反滲透裝置連接有反洗進水管和濃水反洗水出水管，所述的殼體內設置有備用蓄電池，蓄電池設置有開關裝置，蓄電池與水處理系統連接。

　　在進水管道和預處理裝置之間、預處理裝置和反滲透裝置之間均設置有電磁閥;在產水管道上、反洗進水管和濃水及反洗出水管上均設置有電磁閥;在預處理裝置和反滲透裝置之間設置有壓力表。

　　所述的水處理系統設置有自動控制系統。

　　殼體底部設置有輪子。

　　本實用新型的有益效果：

　　1.本實用新型的預處理裝置可以有效去除自然災害受污染水源中的雜質、泥沙、鐵銹等大顆粒污染物，反滲透深度處理系統徹底去除水中對人體有害的放射性例子、有機物、熒光物、農藥殘留、重金屬等有害物質，產水即產即用，杜絕了水在輸配送存過程中出現的二次污染問題，安全性高;

　　2.本實用新型采用一體化設計、全自動控制，成本低廉，節能環保，轉換效率高使用壽命長、易安裝、易操作;同時，本實用新型的設備布置具有靈活性，適用于災區現場復雜的安裝環境。
