申請日2015.09.23
公開(公告)日2016.03.02
IPC分類號B01D21/02; B08B9/093
摘要

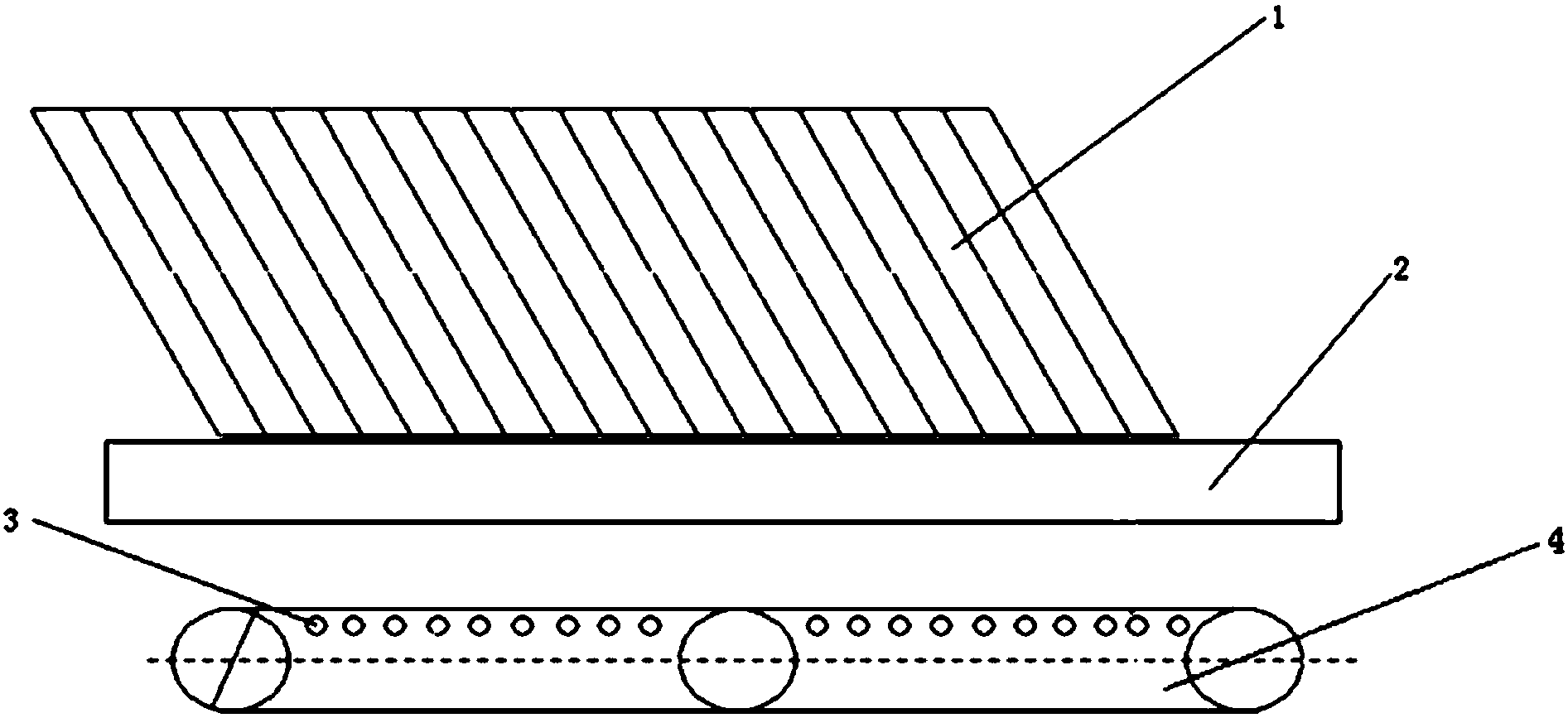

本實用新型公開了廢水沉淀池斜板在線清洗裝置，包括斜板(1)、斜板支撐鋼架(2)、孔(3)、曝氣管裝置(4)、主干管(5)、連接壓縮空氣管(6)、枝干管(7)，所述斜板(1)在斜板支撐鋼架(2)上，所述曝氣管裝置(4)在斜板支撐鋼架(2)下方，所述主干管(5)和枝干管(7)成“主”字型排布，所述枝干管(7)兩側設置若干孔(3)，所述主干管(5)與連接壓縮空氣管(6)連接。本實用新型在對沉淀池斜板進行清洗的過程中，無需將沉淀池內廢水排空，不會出現污泥反槽現象，可以解決斜板沉淀池不易清理的問題。同時，由于曝氣管距離斜板較近，因此，可以獲得更大的機械沖刷力，達到更好的清潔效果。
摘要附圖
權利要求書
1.廢水沉淀池斜板在線清洗裝置，其特征在于，包括斜板(1)、斜板支撐鋼架(2)、孔(3)、曝氣管裝置(4)、主干管(5)、連接壓縮空氣管(6)、枝干管(7)，所述斜板(1)在斜板支撐鋼架(2)上，所述曝氣管裝置(4)在斜板支撐鋼架(2)下方，所述主干管(5)和枝干管(7)成“主”字型排布，所述枝干管(7)兩側設置若干孔(3)，所述主干管(5)與連接壓縮空氣管(6) 連接。
2.根據權利要求1所述的廢水沉淀池斜板在線清洗裝置，其特征在于，所述曝氣管裝置(4)與斜板支撐鋼架(2)之間的距離在80-150mm之間。
3.根據權利要求1所述的廢水沉淀池斜板在線清洗裝置，其特征在于，所述孔(3)與水平線呈30-60°，孔徑在2-8mm之間。
4.根據權利要求1所述的廢水沉淀池斜板在線清洗裝置，其特征在于，所述主干管(5)和所述枝干管(7)材質為PVC，直徑20-30mm。
說明書
廢水沉淀池斜板在線清洗裝置
技術領域
本實用新型涉及廢水處理領域，尤其涉及廢水沉淀池斜板在線清洗裝置。
背景技術
斜板沉淀池廣泛應用于包括印制電路板廢水在內的多種廢水的處理環節，主要作用是使廢水中可沉固體(密度大于水的懸浮物)與清液泥水分離。斜板沉淀池是基于淺層理論，斜板部分薄塑料板壓膜和粘接制成，絕大部分污泥在上浮過程中會被斜板截留，并隨斜板滑落至污泥斗而排出。因此該沉淀池沉淀效率比較高。但隨著斜板中污泥的積累，部分斜管堵塞，造成上升流速的不均勻，導致污泥上翻，影響最終的排放的穩定達標。
對于污堵的斜板，一般是采用排空沖洗或曝氣的方式進行清潔。排空沖洗效果比較好，但是需要消耗大量的時間，很難作為常規清潔方式。曝氣沖洗可在帶水的情況下進行維護，但由于曝氣管位于沉淀池最下端的泥斗中，故曝氣清潔會導致沉淀池污泥的攪動和上翻，且很難迅速恢復。同時，由于斜板距離曝氣點位置較遠，因此曝氣的機械強度不夠，斜板很難徹底清理干凈。
實用新型內容
針對上述存在的問題，本實用新型的目的是提供一種簡便實用的在線清洗裝置。
本實用新型的技術方案是：廢水沉淀池斜板在線清洗裝置，包括斜板1、斜板支撐鋼架2、孔3、曝氣管裝置4、主干管5、連接壓縮空氣管6、枝干管7，所述斜板1在斜板支撐鋼架2上，所述曝氣管裝置4在斜板支撐鋼架2下方，所述主干管5和枝干管7成“主”字型排布，所述枝干管7兩側設置若干孔3，所述主干管5與連接壓縮空氣管6連接。
所述曝氣管裝置4與斜板支撐鋼架2之間的距離在80-150mm之間。
所述孔3與水平線呈30-60°，孔徑在2-8mm之間。
所述主干管5和所述枝干管7材質為PVC，直徑20-30mm。
與現有技術相比，本實用新型的有益效果是：
(1)本實用新型對沉淀池斜板進行清洗的過程中，無需將沉淀池內廢水排空。
(2)本實用新型不會出現污泥反槽現象，可以解決斜板沉淀池不易清理的問題。
(3)本實用新型的曝氣管距離斜板更近，因此，可以獲得更大的機械沖刷力，達到更好的清潔效果。
