申請日2015.08.27

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種汽水混合超濾景觀水處理系統，包括殼體和設置在殼體內的水處理系統，水處理系統通過殼體外設置的進水管道與景觀水源連接，所述的水處理系統包括在殼體內通過過濾管道沿水流方向依次設置的增壓泵、多介質過濾器、氣水混合超濾器;所述的氣水混合超濾器包括過濾組件和曝氣組件;所述的氣水混合超濾器上端連接系統出水管;氣水混合超濾器下端通過超濾進氣管和空氣壓縮機連接;所述過濾管道連接于氣水混合超濾器的下端。本實用新型能去除水中的懸浮物、細菌、藻類、動植物殘?jiān)�等各種有害物質，使景觀水變得清澈;同時，本實用新型運行穩定，氣水混合超濾器通過其曝氣組件去除附著在過濾組件上的污染物質，便于清理，設備使用壽命長。

　　權利要求書

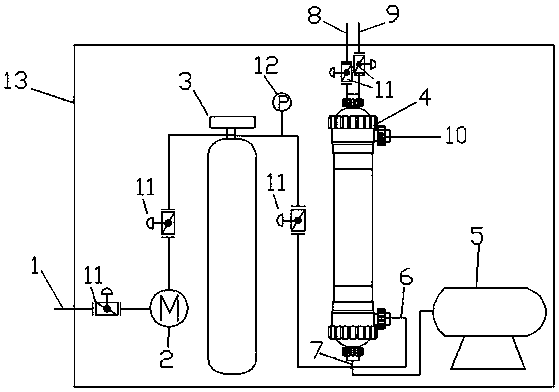

　　1.一種汽水混合超濾景觀水處理系統，包括殼體(13)和設置在殼體(13)內的水處理系統，水處理系統通過殼體外設置的進水管道(1)與景觀水源連接，其特征在于：所述的水處理系統包括在殼體(13)內通過過濾管道(6)沿水流方向依次設置的增壓泵(2)、多介質過濾器(3)、氣水混合超濾器(4);所述的氣水混合超濾器(4)包括過濾組件和曝氣組件;所述的氣水混合超濾器(4)上端連接系統出水管(8);氣水混合超濾器(4)下端通過超濾進氣管(7)和空氣壓縮機(5)連接;所述過濾管道(6)連接于氣水混合超濾器(4)的下端。

　　2.根據權利要求1所述的汽水混合超濾景觀水處理系統，其特征在于：所述的氣水混合超濾器(4)設置反洗進水管(9)和濃水反洗水出水管(10)，反洗進水管(9)和濃水反洗水出水管(10)設置于殼體(13)外。

　　3.根據權利要求1或2所述的汽水混合超濾景觀水處理系統，其特征在于：在進水管道(1)和增壓泵(2)之間、多介質過濾器(3)和增壓泵(2)之間、多介質過濾器(3)和氣水混合超濾器(4)之間均設置有電磁閥(11);在反洗進水管(9)和系統出水管(8)上均設置有電磁閥(11);在多介質過濾器(3)和氣水混合超濾器(4)之間設置有壓力表(12)。

　　4.根據權利要求3所述的汽水混合超濾景觀水處理系統，其特征在于：所述的水處理系統與PLC控制系統和遠程控制系統連接。

　　說明書

　　一種汽水混合超濾景觀水處理系統

　　技術領域

　　本實用新型涉及水凈化設備技術領域，具體涉及一種汽水混合超濾景觀水處理系統。

　　背景技術

　　城市水景及人工湖，由于其開放式的特性，隨著塵土、落葉、垃圾的侵入，景觀水?dāng)R置時間的延長，湖水逐漸變得渾濁，水面懸浮垃圾和水底沉積物增多。加之景觀水系統缺少循環，自凈能力差，水中藻類和菌類大量滋生，造成水體富營養化，水質進一步惡化。

　　目前針對景觀湖水常用的處理方法為化學殺菌除藻，常規超濾過濾法，化學法雖然是立竿見影，但時間久了水中會出現耐藥的藻類，滅藻劑的效能會逐漸下降，投藥的間隔會越來越短，而投加的量也越來越多，滅藻劑的品種也要頻繁的更換，對環境的二次污染也在不斷地增加。由于景觀湖水中污染物多為藻類、動植物殘?jiān)�，粘度大，使用常�?guī)超濾過濾，污染物會粘附在膜絲表面，反沖洗很難恢復全通量，長時間運行，會使得膜絲斷裂，出水水質不能達標。

　　發明內容

　　本實用新型提供一種氣水混合超濾景觀水處理系統，解決目前景觀水處理系統過濾效率低，過濾設備不易清理，設備易堵塞破損導致處理水質不達標的問題。

　　為了解決上述問題，本實用新型的技術方案為：

　　一種汽水混合超濾景觀水處理系統，包括殼體和設置在殼體內的水處理系統，水處理系統通過殼體外設置的進水管道與景觀水源連接，所述的水處理系統包括在殼體內通過過濾管道沿水流方向依次設置的增壓泵、多介質過濾器、氣水混合超濾器;所述的氣水混合超濾器包括過濾組件和曝氣組件;所述的氣水混合超濾器上端連接系統出水管;氣水混合超濾器下端通過超濾進氣管和空氣壓縮機連接;所述過濾管道連接于氣水混合超濾器的下端。

　　所述的氣水混合超濾器設置反洗進水管和濃水反洗水出水管，反洗進水管和濃水反洗水出水管設置于殼體外。

　　在進水管道和增壓泵之間、多介質過濾器和增壓泵之間、多介質過濾器和氣水混合超濾器之間均設置有電磁閥;在反洗進水管和系統出水管上均設置有電磁閥;在多介質過濾器和氣水混合超濾器之間設置有壓力表。

　　所述的水處理系統與PLC控制系統和遠程控制系統連接。

　　本實用新型的有益效果：

　　1、本實用新型的氣水混合超濾器對景觀湖水進行處理，景觀湖水中的細菌、懸浮物、動植物殘?jiān)�等污染物質被截留，氣水混合超濾器在過濾的同時曝氣，氣水混合擦洗膜絲表面累積的污染物，使得藻類、細菌、動植物殘?bào)w等污染物質無法強力附著，其水處理效果好，運行穩定;

　　2、本實用新型整個系統采用一體化設計，使用壽命長、易安裝、易操作;本系統采用智能化控制，可實現自動開關機、連續運行、分段運行等模式，同時具有遠程控制程序，用戶可在PC終端實現對設備的設置及開關機等操作。
