申請日2015.08.27
公開(公告)日2016.01.20
IPC分類號A01K63/00; A01K63/04; A01G1/00
摘要
本實用新型公開了基于生態養殖的污水處理系統，包括排水系統和濕地系統，所述的濕地系統包括設有蔬菜種植系統的濕地池，所述的排水系統包括連接在養殖池底部的排污管道和抽查豎井，養殖池內設有增氧裝置，排污管道連通養殖池和抽查豎井，在抽查豎井上設有向濕地池排放污水的污水口，濕地池和養殖池之間連接有表層水回流管。該污水處理系統對養殖池排出的底層水進行有效處理，利用魚菜共生的方法使底層水得到凈化，最終達到漁業用水標準后，再重新進入養殖池，形成污水的生態凈化處理系統，解決了現有我國漁業的養殖現狀，具有節約資源，降低環境污染等優點。
權利要求書

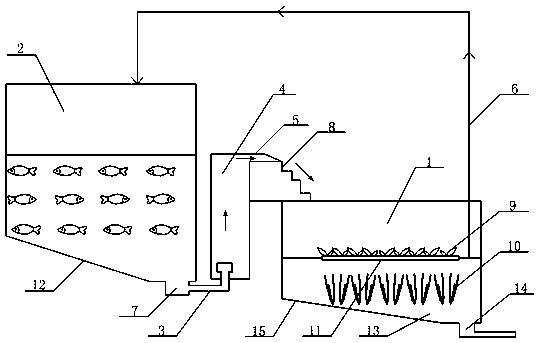

1.基于生態養殖的污水處理系統，其特征在于：包括排水系統和濕地系統，所述的濕地系統包括設有蔬菜種植系統的濕地池(1)，所述的排水系統包括連接在養殖池(2)底部的排污管道(3)和抽查豎井(4)，養殖池(2)內設有增氧裝置，排污管道(3)連通養殖池(2)和抽查豎井(4)，在抽查豎井(4)上設有向濕地池(1)排放污水的污水口(5)，濕地池(1)和養殖池(2)之間連接有表層水回流管(6)。
2.根據權利要求1所述的基于生態養殖的污水處理系統，其特征在于：在所述養殖池(2)的底部設有呈碗口形狀的集污口(7)，所述的排污管道(3)連接在集污口(7)上。
3.根據權利要求2所述的基于生態養殖的污水處理系統，其特征在于：在所述的污水口(5)上設有供污水呈薄路狀通過的階梯通道(8)。
4.根據權利要求3所述的基于生態養殖的污水處理系統，其特征在于：所述的蔬菜種植系統包括種植有水生蔬菜(9)的水面層和種植有沉水植物(10)的沉水層，在所述濕地池(1)的水面鋪設有供水生蔬菜(9)固定的漁網(11)。
5.根據權利要求4所述的基于生態養殖的污水處理系統，其特征在于：在所述濕地池(1)的底部為設有坡道(15)的蓄污沉淀池(13)，在所述蓄污沉淀池(13)的底部設有淤泥出口(14)，坡道(15)沿濕地池(1)污水入口一側向下傾斜并延伸至淤泥出口(14)，坡道(15)的傾斜角度為20°。
6.根據權利要求5所述的基于生態養殖的污水處理系統，其特征在于：所述的濕地池(1)設有薄膜防滲系統。
7.根據權利要求6所述的基于生態養殖的污水處理系統，其特征在于：所述的濕地池(1)內設有微生物處理系統。
8.根據權利要求1～7任一項所述的基于生態養殖的污水處理系統，其特征在于：所述的增氧裝置包括水車增氧機(16)、微孔增氧機(17)、葉輪增氧機(18)和涌浪機(19)，所述養殖池(2)的中心位置設有投餌區(20)，投餌區(20)內設有風送投餌機(21)，所述的涌浪機(19)和葉輪增氧機(18)分別設于風送投餌機(21)的兩側，并與風送投餌機(21)位于同一直線上;所述的微孔增氧機(17)的數量為兩組，分別設于涌浪機(19)、葉輪增氧機(18)和風送投餌機(21)所在直線的兩側;所述的水車增氧機(16)的數量一組以上，并沿養殖池(2)的周邊而設置。
9.根據權利要求8所述的基于生態養殖的污水處理系統，其特征在于：在所述的濕地池(1)內設有水質檢測裝置。
說明書
基于生態養殖的污水處理系統
技術領域
本實用新型是基于生態養殖的污水處理系統，具體涉及實現生態濕地凈化循環養殖的污水處理系統，屬于水產養殖的水處理技術領域。
背景技術
當前我國水產養殖業發展迅速，隨著養殖技術的不斷發展，池塘的產量持續增加，池塘投喂量也大幅度增加，一方面給養殖戶增加了養殖收入，另一方面不能忽視的是魚類排泄物和殘餌的增加超出了水體自身的凈化能力，水體污染嚴重，魚體容易生病，生病會導致魚藥用量的增加，并帶來一系列的食品安全和水資源浪費問題，造成嚴重的經濟損失和環境污染。
目前，我國的漁業養殖存在以下幾種情況：
1)廢水處理水平低，利用率低，設備簡陋，大多數池塘采用直接排除表層養殖廢水的方法，無高效處理設施，不能實現循環水養殖，養殖廢水的直接排放造成大量水資源的浪費，現有的循環水養殖系統如：專利文獻CN202890231U(一種用于水產養殖的水循環處理系統，2013.04.24)提到的利用多級生物沉淀池和增氧池將養殖池內的污水依次經生物沉淀、過濾和增氧后，獲得水質達到養殖要求的循環水，并實現零排放，該循環處理系統存在如下缺陷：多級生物沉淀池的設置成本較高，產生的生物污泥需單獨排出并處理，系統工藝復雜。
2)養殖過程中產生的殘餌和糞便一般聚集在池塘底層，殘餌和糞便超過池塘微生物利用量的情況下，會大量轉化成氨氮和亞硝酸鹽等對魚類有害的物質，導致魚類易生病，產量下降，且底層水易老化，氨氮和亞鹽容易超標，固需要排除底層水，目前最好的處理措施是魚菜共生方法，如：CN101575126A(一種污水凈化處理方法及其裝置和系統，2009.11.11)，魚排泄的廢水飼料及飼料殘?jiān)鞘卟松L(zhǎng)的最好養料，而蔬菜的根系與微生物群落又是水質處理凈化的最佳生物過濾系統，實現了養魚種菜的可持續循環，水在過濾槽、光催化裝置、植物栽培槽和養殖池之間形成一個閉路循環，實現污水的處理。
3)表層水含有大量的浮游生物，且溶氧高，因而不能直接排除池塘，造成資源的浪費。
為改變我國的漁業養殖現狀，本實用新型提出了基于生態養殖的污水處理系統，為池塘養殖邁入生態工程化提供依據。
實用新型內容
本實用新型的目的在于提供基于生態養殖的污水處理系統，該污水處理系統對養殖池排出的底層水進行有效處理，利用魚菜共生的方法使底層水得到凈化，最終達到漁業用水標準后，再重新進入養殖池，形成污水的生態凈化處理系統，解決了現有我國漁業的養殖現狀，具有節約資源，降低環境污染等優點。
本實用新型通過下述技術方案實現：基于生態養殖的污水處理系統，包括排水系統和濕地系統，所述的濕地系統包括設有蔬菜種植系統的濕地池，所述的排水系統包括連接在養殖池底部的排污管道和抽查豎井，養殖池內設有增氧裝置，排污管道連通養殖池和抽查豎井，在抽查豎井上設有向濕地池排放污水的污水口，濕地池和養殖池之間連接有表層水回流管。
本實用新型采用排水系統將養殖池的底層污水送入濕地系統，利用濕地池內的蔬菜種植系統與養殖池形成魚菜共生系統，用于改善底層污水的水質，最終達到漁業用水標準，再由表層水回流管將濕地池的表層水回流至養殖池，形成養殖池的濕地生態凈化循環系統，不僅避免了污水排放對環境的污染，實現了底層污水的有效凈化，同時，也避免了表層水排放對水資源造成的浪費，適宜廣泛推廣使用。
在所述養殖池的底部設有呈碗口形狀的集污口，養殖池的底部通常設有大于15°的傾斜坡道，集污口位于傾斜坡道的最低處，集污口不小于100cm×100cm×50cm，周圍固化面積直徑不小于10m，所述的排污管道連接在集污口上，在本實用新型中，排污管道可采用PVC管道，直徑不小于160mm。
本實用新型涉及的抽查豎井的作用是將養殖池的底層水通過壓力向上抽送，為保證養殖池底層污水的充分曝氣，在所述的污水口上設有供污水呈薄路狀通過的階梯通道，養殖池的底層污水由抽查豎井抽送至污水口時，通過階梯通道緩慢流入濕地池，階梯通道長2m、寬60cm、高50cm，污水通過階梯通道增加了與空氣的接觸面積，曝氣充分，能增加好氧菌的數量。
所述的蔬菜種植系統包括種植有水生蔬菜的水面層和種植有沉水植物的沉水層，在所述濕地池的水面鋪設有供水生蔬菜固定的漁網，在實際制作時，漁網鋪設在三角鐵架上，選擇網眼為1cm的漁網，漁網上種植的水生蔬菜可選擇空心菜、水芹菜和菱角中的一種或幾種。
在所述濕地池的底部為設有坡道的蓄污沉淀池，在所述蓄污沉淀池的底部設有淤泥出口，淤泥出口也可設置呈碗口形狀，便于底層淤泥的沉積，該淤泥被抽提出來后曬干還可用于種植有機蔬菜，經濟環保，坡道沿濕地池污水入口一側向下傾斜并延伸至淤泥出口，坡道的傾斜角度為20°。
進一步的，所述的濕地池設有薄膜防滲系統，有利于排除池塘多余的魚糞和殘餌。
所述的濕地池內設有微生物處理系統，在實際使用時，可采用光合細菌和芽孢桿菌復合菌按一定比例混合對水體進行凈化，能強烈地分解碳、氮、磷、硫系污染物，分解復雜多糖、蛋白質和水溶性有機物在水環境中能形成優勢菌群，提高水質改善效果。
所述的增氧裝置包括水車增氧機、微孔增氧機、葉輪增氧機和涌浪機，所述養殖池的中心位置設有投餌區，投餌區內設有風送投餌機，所述的涌浪機和葉輪增氧機分別設于風送投餌機的兩側，并與風送投餌機位于同一直線上;所述的微孔增氧機的數量為兩組，分別設于涌浪機、葉輪增氧機和風送投餌機所在直線的兩側;所述的水車增氧機的數量一組以上，并沿養殖池的周邊而設置，本實用新型涉及的增氧裝置較單一增氧機推動水體效果更好，更能有效的增氧和將養殖池內魚糞和殘餌攪動到集污口，便于水體凈化。
本實用新型在所述的濕地池內設有水質檢測裝置，實際使用時，利用水質檢測裝置檢測濕地池內的水質，當濕地池表層水氨氮≤0.5mg/L,亞硝酸鹽≤0.1mg/L時，開啟表層水回流管，將濕地池的表層水回流入養殖池，達到養殖水體循環，節約水資源的目的。
本實用新型與現有技術相比，具有以下優點及有益效果：
(1)本實用新型采用排水系統和濕地系統與養殖池組成魚菜共生模式，對養殖池的底層污水進行凈化，改善后的表層污水再被回用至養殖池，實現污水的生態循環的凈化處理，不僅避免了污水排放對環境的污染，實現了底層污水的有效凈化，同時，也避免了表層水排放對水資源造成的浪費，適宜廣泛推廣使用。
(2)本實用新型采用復合增氧裝置攪動水體，增氧裝置包括有水車增氧機、微孔增氧機、葉輪增氧機和涌浪機，較單一增氧機推動水體效果更好，更能有效的增氧和將養殖池內魚糞和殘餌攪動到集污口，便于水體凈化。
(3)本實用新型設置有抽查豎井，利用靜壓力的方式排除養殖池的底層污水，節約資源，降低成本，避免了傳統養殖池排除表層水對水資源的浪費。
(4)本實用新型設計有階梯通道，污水呈薄路狀通過階梯通道并緩慢流入濕地池，增加了污水與空氣的接觸面積，曝氣充分，增加好氧菌的數量。
(5)本實用新型涉及的濕地池設有薄膜防滲系統和微生物處理系統，利用物理和生物共同組成復合式的人工濕地系統，比單一人工濕地凈化效果更好，更有效的去除氮、磷的污染物。
(6)本實用新型設計合理，采用水質檢測裝置實時監測濕地池內的水質，當濕地池表層水滿足漁業養殖要求后，即可通過表層水回流管，將濕地池的表層水回流入養殖池，達到養殖水體循環，節約水資源的目的。
