申請日2015.08.27

　　公開(公告)日2016.02.10

　　IPC分類號C02F1/52; C02F103/36

　　摘要

　　本實用新型公開了一種用于環烷酸鋅生產廢水的凈化裝置，包括沉淀池、攪拌泵、支撐架一、支撐架二、加藥管和加藥罐，沉淀池內設置有隔斷一和隔斷二，隔斷一和隔斷二將沉淀池分隔為一次沉淀池、二次沉淀池和三次沉淀池，一次沉淀池、二次沉淀池和三次沉淀池的頂面均安裝有支撐架一，支撐架一的中部均安裝有一攪拌泵;支撐架二包括支撐板一、支撐桿一、支撐桿二、支撐桿三、和支撐底架，支撐板一固定安裝于一次沉淀池的角部，支撐桿一、支撐桿二和支撐桿三分別固定安裝于支撐板一上、一次沉淀池的右側前部和一次沉淀池的前側右部，支撐底架固定安裝于支撐桿一、支撐桿二和支撐桿三上;解決了現有環烷酸鋅生產產生的廢水的凈化處理問題。

　　權利要求書

　　1.一種用于環烷酸鋅生產廢水的凈化裝置，其特征在于，包括沉淀池、攪拌泵、支撐架一、支撐架二、加藥管和加藥罐，所述沉淀池的上部露出地面下部埋于地下，所述沉淀池的上部設置有階梯，所述沉淀池內設置有隔斷一和隔斷二，所述隔斷一和隔斷二將所述沉淀池分隔為一次沉淀池、二次沉淀池和三次沉淀池，所述一次沉淀池、二次沉淀池和三次沉淀池的頂面均安裝有所述支撐架一，所述支撐架一的中部均安裝有一所述攪拌泵;

　　所述支撐架二固定設置于所述一次沉淀池的角部，所述支撐架二包括支撐板一、支撐桿一、支撐桿二、支撐桿三、加固環、支撐底架和頂架，所述支撐板一固定安裝于所述一次沉淀池的角部，所述支撐桿一、支撐桿二和支撐桿三分別固定安裝于所述支撐板一上、一次沉淀池的右側前部和一次沉淀池的前側右部，所述支撐底架固定安裝于所述一次沉淀池上方的所述支撐桿一、支撐桿二和支撐桿三上，所述頂架固定安裝于所述支撐底架上方的所述支撐桿一、支撐桿二和支撐桿三的頂部，所述加固環固定安裝于所述支撐底架和頂架間的所述支撐桿一、支撐桿二和支撐桿三的外部;

　　所述加藥罐設置于所述支撐底架與頂架間的支撐桿一、支撐桿二和支撐桿三內側，所述加藥管安裝于所述加藥罐的下部，所述加藥管上依次設置有支管一、支管二和支管三，所述支管一、支管二和支管三上均安裝有閥門，所述支管一、支管二和支管三分別設置于所述一次沉淀池、二次沉淀池和三次沉淀池內。

　　2.根據權利要求1所述的一種用于環烷酸鋅生產廢水的凈化裝置，其特征在于，所述支撐底架和頂架均為三角形結構，所述頂架的上部安裝有安裝架，所述安裝架上安裝有攪拌泵，所述攪拌泵的槳葉設置于所述加藥罐內，所述加藥罐的頂面安裝有進藥管。

　　說明書

　　一種用于環烷酸鋅生產廢水的凈化裝置

　　技術領域

　　本實用新型涉及化工污水處理技術領域，具體涉及一種用于環烷酸鋅生產廢水的凈化裝置。

　　背景技術

　　環烷酸鋅在生產過程中需要對廢氣進行凈化處理，通過霧化藥劑溶解于水中，對廢氣進行凈化后空氣排入大氣，廢水需要再次凈化，若廢水不經過凈化直接排出會破壞周?chē)�環境，帶來嚴重的環境污染，不符合當今工業生產節能環保的要求。

　　實用新型內容

　　為解決上述技術問題，我們提出了一種用于環烷酸鋅生產廢水的凈化裝置，解決了現有環烷酸鋅生產產生的廢水的凈化處理問題。

　　為解決上述問題，本實用新型的技術方案如下：

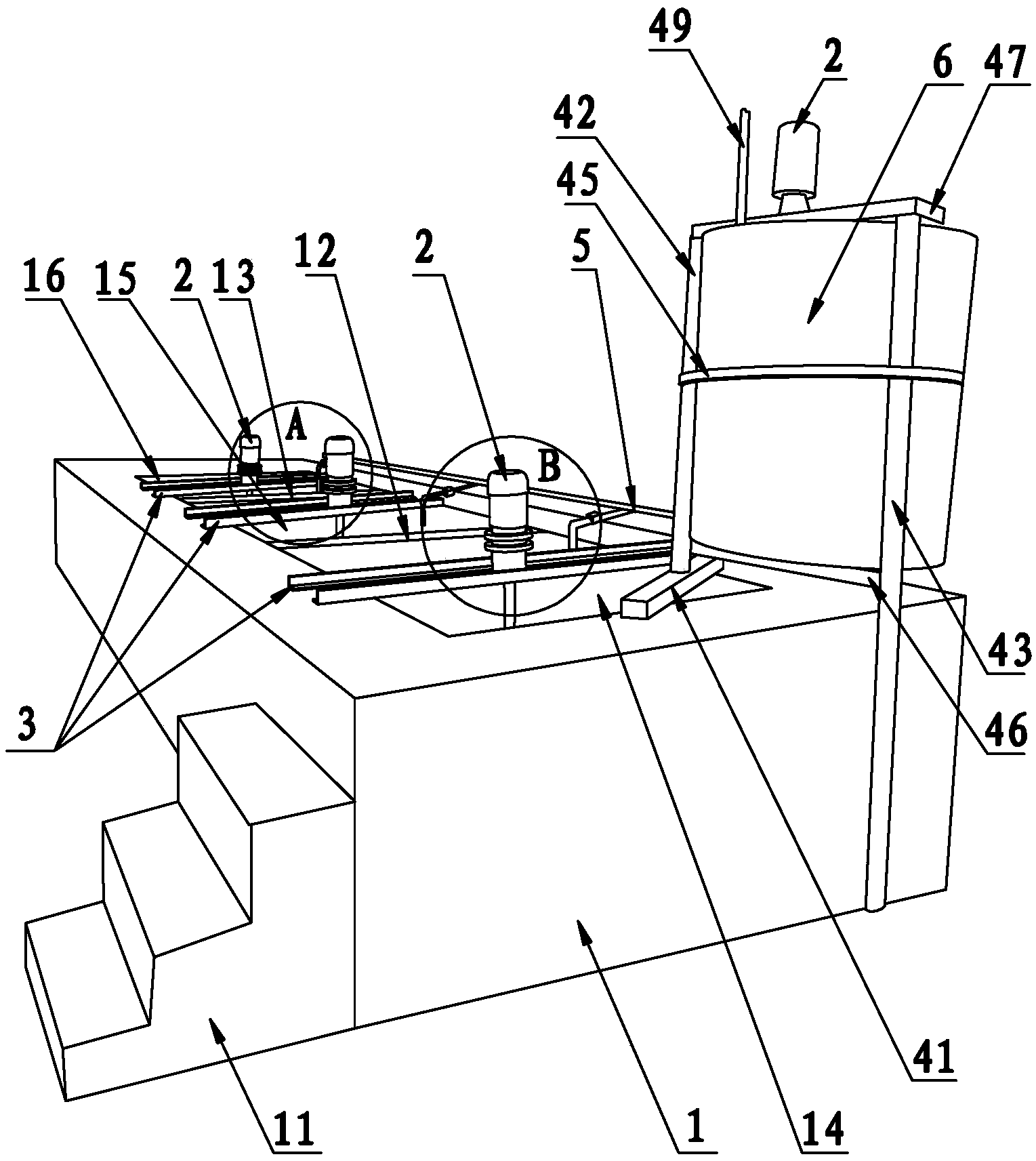

　　一種用于環烷酸鋅生產廢水的凈化裝置，包括沉淀池、攪拌泵、支撐架一、支撐架二、加藥管和加藥罐，所述沉淀池的上部露出地面下部埋于地下，所述沉淀池的上部設置有階梯，所述沉淀池內設置有隔斷一和隔斷二，所述隔斷一和隔斷二將所述沉淀池分隔為一次沉淀池、二次沉淀池和三次沉淀池，所述一次沉淀池、二次沉淀池和三次沉淀池的頂面均安裝有所述支撐架一，所述支撐架一的中部均安裝有一所述攪拌泵;

　　所述支撐架二固定設置于所述一次沉淀池的角部，所述支撐架二包括支撐板一、支撐桿一、支撐桿二、支撐桿三、加固環、支撐底架和頂架，所述支撐板一固定安裝于所述一次沉淀池的角部，所述支撐桿一、支撐桿二和支撐桿三分別固定安裝于所述支撐板一上、一次沉淀池的右側前部和一次沉淀池的前側右部，所述支撐底架固定安裝于所述一次沉淀池上方的所述支撐桿一、支撐桿二和支撐桿三上，所述頂架固定安裝于所述支撐底架上方的所述支撐桿一、支撐桿二和支撐桿三的頂部，所述加固環固定安裝于所述支撐底架和頂架間的所述支撐桿一、支撐桿二和支撐桿三的外部;

　　所述加藥罐設置于所述支撐底架與頂架間的支撐桿一、支撐桿二和支撐桿三內側，所述加藥管安裝于所述加藥罐的下部，所述加藥管上依次設置有支管一、支管二和支管三，所述支管一、支管二和支管三上均安裝有閥門，所述支管一、支管二和支管三分別設置于所述一次沉淀池、二次沉淀池和三次沉淀池內。

　　優選的，所述支撐底架和頂架均為三角形結構，所述頂架的上部安裝有安裝架，所述安裝架上安裝有攪拌泵，所述攪拌泵的槳葉設置于所述加藥罐內，所述加藥罐的頂面安裝有進藥管。

　　通過上述技術方案，本實用新型提出的一種用于環烷酸鋅生產廢水的凈化裝置，通過一次沉淀池、二次沉淀池和三次沉淀池內對生產廢水進行一次、二次和三次凈化后得到凈水，凈化后的水對環境無破壞，解決了現有環烷酸鋅生產產生的廢水的凈化處理問題，不僅達到了國家節能環保的要求，而且簡單易操作，生產成本低有利于企業提高市場競爭力。
