申請日2015.08.27

　　公開(公告)日2016.01.13

　　IPC分類號C02F1/52

　　摘要

　　本實用新型公開一種降低除塵污水硬度和濁度的處理裝置，包括化藥池，其特征在于，所述的化藥池連接有熱水管利用熱水對藥劑進行溶解，化藥池中的藥劑水再通過藥泵輸送到儲藥罐中，儲藥罐內設置了攪拌裝置，儲藥罐中儲存的藥劑水再通過計量泵輸出使用。本實用新型所述的降低除塵污水硬度和濁度的處理裝置首先利用熱水將藥劑充分溶解并攪拌充分，使藥劑分布均勻，能有效將污水中的細微顆粒形成絮凝體，提高污水處理效果，有效降低除塵污水硬度和濁度，并通過計量泵精確控制藥劑在污水中的添加量。

　　權利要求書

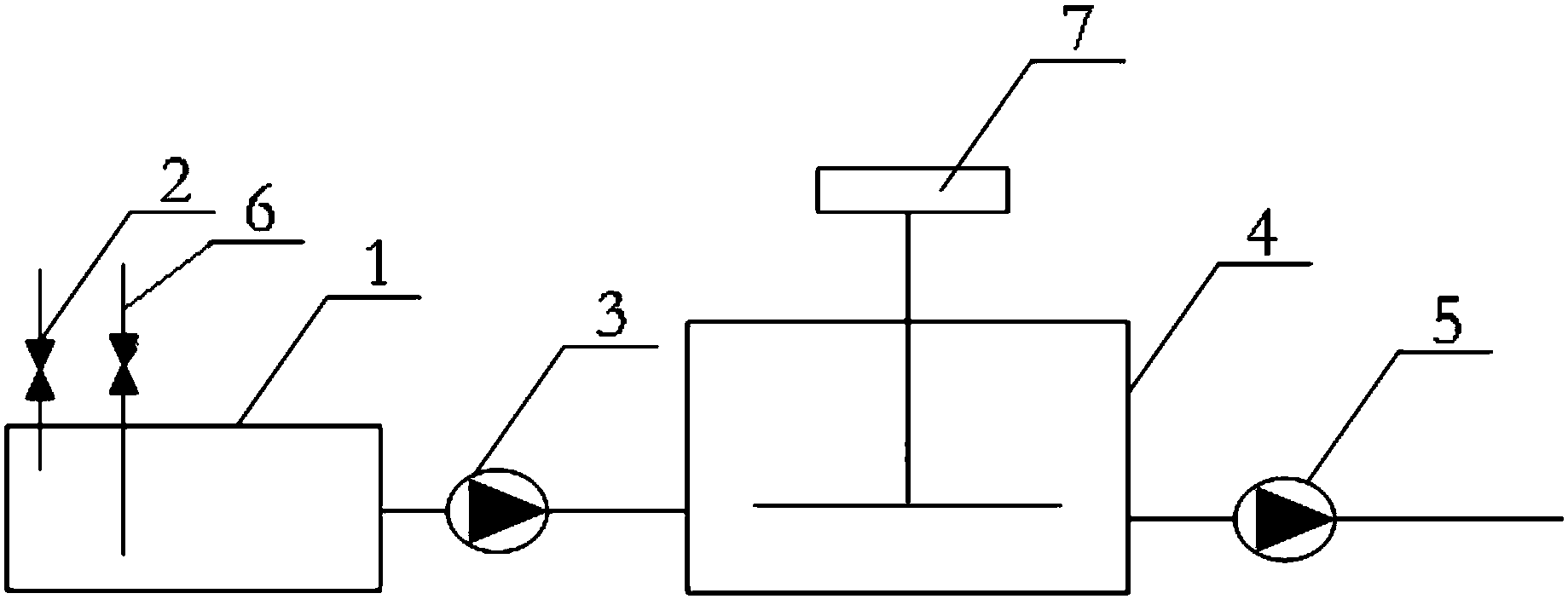

　　1.一種降低除塵污水硬度和濁度的處理裝置，包括化藥池(1)，其特征在于，所述的化藥池(1)連接有熱水管(2)利用熱水對藥劑進行溶解，化藥池(1)中的藥劑水再通過藥泵(3)輸送到儲藥罐(4)中，儲藥罐(4)中儲存的藥劑水再通過計量泵(5)輸出使用。

　　2.根據權利要求1所述的降低除塵污水硬度和濁度的處理裝置，其特征在于，所述的化藥池(1)內還設置有通氣管(6)對化藥池(1)輸送氣體。

　　3.根據權利要求2所述的降低除塵污水硬度和濁度的處理裝置，其特征在于，所述的通氣管(6)向化藥池(1)內通入氮?dú)狻?/P>

　　4.根據權利要求1所述的降低除塵污水硬度和濁度的處理裝置，其特征在于，所述的熱水管(2)輸送到化藥池(1)的水的溫度為50～60℃。

　　5.根據權利要求1所述的降低除塵污水硬度和濁度的處理裝置，其特征在于，所述的儲藥罐(4)中還設置有攪拌裝置(7)。

　　說明書

　　一種降低除塵污水硬度和濁度的處理裝置

　　技術領域

　　本實用新型涉及除塵污水處理技術領域，尤其涉及一種降低除塵污水硬度和濁度的處理裝置。

　　背景技術

　　除塵污水水質隨吹煉周期的變化波動幅度大，懸浮物的變化范圍在幾百mg/L 到幾萬mg/L之間，污水中所含懸浮物較細，僅靠自然沉降難以達到水質凈化要求，必須采用絮凝方法增大懸浮物粒徑加速沉降。加藥絮凝是常用的絮凝方式，但是目前所采用的加藥絮凝方式化藥不均勻，藥劑在水中分布不均，使得污水中局部無法有效的形成絮凝體，處理效率慢，效果較差。

　　實用新型內容

　　本實用新型所要解決的技術問題和提出的技術任務是對現有技術進行改進，提供一種降低除塵污水硬度和濁度的處理裝置，解決目前技術中傳統的加藥絮凝方式化藥不均勻，污水中局部無法有效的形成絮凝體，處理效率慢，效果差的問題。

　　為解決以上技術問題，本實用新型的技術方案是：

　　一種降低除塵污水硬度和濁度的處理裝置，包括化藥池，其特征在于，所述的化藥池連接有熱水管利用熱水對藥劑進行溶解，化藥池中的藥劑水再通過藥泵輸送到儲藥罐中，儲藥罐中儲存的藥劑水再通過計量泵輸出使用。本實用新型所述的降低除塵污水硬度和濁度的處理裝置實現利用人工向化藥池添加藥劑，然后利用熱水對藥劑進行溶解，有效提高藥劑的溶解速度和溶解均勻性，從而使得藥劑水在添加到污水中進行加藥絮凝時分布均勻，能有效將污水中的細微顆粒形成絮凝體，提高污水處理效果，有效降低除塵污水硬度;本實用新型利用儲藥罐對熱水化藥形成的藥劑水進行二次儲存，可以有效保證污水處理的持續性，同時本使用新型利用計量泵向污水中添加藥劑水，精確控制流量，從而避免藥劑水的浪費或出現注入量不足導致絮凝效果差的狀況，提高污水處理效果。

　　進一步的，所述的化藥池內還設置有通氣管對化藥池輸送氣體，本實用新型利用氣體對化藥池中的水產生攪拌效果，提高溶解效率和溶解均勻性。

　　進一步的，所述的通氣管向化藥池內通入氮?dú)�，氮�(dú)獾亩栊暂^好，不會與藥劑發生反應而導致藥劑失效，保證良好的絮凝效果，使藥劑水能有效降低除塵污水的硬度。

　　進一步的，所述的熱水管輸送到化藥池的水的溫度為50～60℃，可以加快藥劑的溶解速度，提高生產效率。

　　進一步的，所述的儲藥罐中還設置有攪拌裝置，對輸送到儲藥罐中的藥劑水進行充分?jǐn)嚢�，保持藥劑在水中的分布均勻性�?/P>

　　與現有技術相比，本實用新型優點在于：

　　本實用新型所述的降低除塵污水硬度和濁度的處理裝置首先利用熱水將藥劑充分溶解并攪拌充分，使藥劑分布均勻，能有效將污水中的細微顆粒形成絮凝體，提高污水處理效果，有效降低除塵污水硬度和濁度，并通過計量泵精確控制藥劑在污水中的添加量，有效避免浪費，除塵清理周期由原7天左右清理一次延長至12天左右清理一次，按每月減少影響生產時間25小時，則節約費用3萬/年。
