申請日2015.08.27

　　公開(公告)日2016.01.13

　　IPC分類號C02F1/44; B01D61/08

　　摘要

　　本實用新型公開一種水處理反滲透裝置，包括反滲透模組，其特征在于，所述的反滲透模組包括一段反滲透模組和二段反滲透模組，一段反滲透模組與二段反滲透模組串聯，一段反滲透模組處理得到的濃水經一段反滲透模組處理后得到純水，并且一段反滲透模組的膜組數大于二段反滲透模組的膜組數。本實用新型所述的水處理反滲透裝置對廢水進行兩段式處理，減小濃水排放，制得純水回收利用，提高純水產量，減小資源浪費，降低環境污染。

　　權利要求書

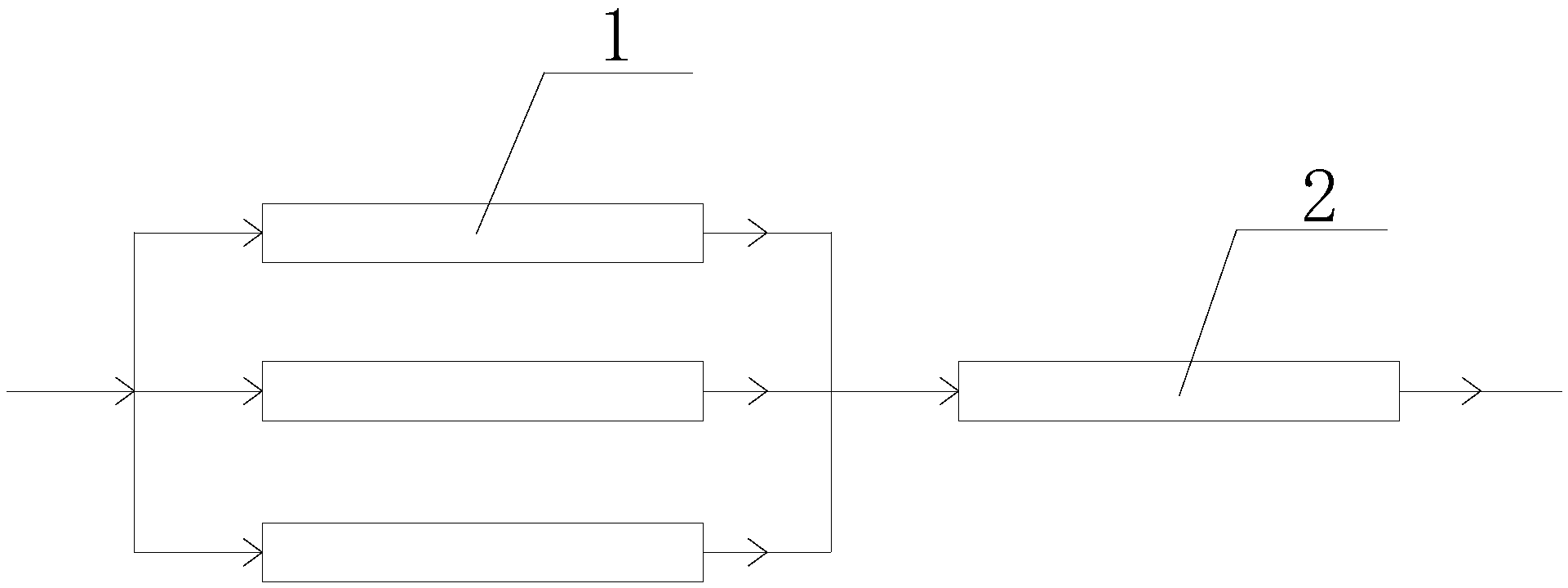

　　1.一種水處理反滲透裝置，包括反滲透模組，其特征在于，所述的反滲透模組包括一段反滲透模組(1)和二段反滲透模組(2)，一段反滲透模組(1)與二段反滲透模組(2)串聯，一段反滲透模組(1)處理得到的濃水經一段反滲透模組(1) 處理后得到純水，一段反滲透模組(1)的膜組數大于二段反滲透模組(2)的膜組數。

　　2.根據權利要求1所述的水處理反滲透裝置，其特征在于，所述的一段反滲透模組(1)的膜組數與二段反滲透模組(2)的膜組數的比例為3:1。

　　3.根據權利要求2所述的水處理反滲透裝置，其特征在于，所述的一段反滲透模組(1)的內部模組采用并聯的結構。

　　4.根據權利要求3所述的水處理反滲透裝置，其特征在于，所述的一段反滲透模組(1)的反滲透膜孔徑為0.3～0.5nm，濾過時提取液溫度為20～40℃，給水壓為 1.05～1.15MPa。

　　5.根據權利要求3所述的水處理反滲透裝置，其特征在于，所述的二段反滲透模組(2)的反滲透膜孔徑為0.1～0.3nm，濾過時提取液溫度為20～40℃，給水壓為 0.95～1.05MPa。

　　說明書

　　一種水處理反滲透裝置

　　技術領域

　　本實用新型涉及水處理裝置，尤其涉及一種水處理反滲透裝置。

　　背景技術

　　隨著發火電機組建設規模的不斷擴大，機組的參數與容量不斷提高，電廠化學水處理也正發生著深刻的變化。而這種變化的動力，主要來源于高參數大容量機組對水質的要求和環境保護的需要，新的水處理技術與材料的出現及應用又為電廠水處理技術的發展提供了可能。現有電站的廢水處理通常會采用反滲透系統，利用反滲透系統處理得到濃水，濃水外排廢棄處理，污染環境的同時造成能源的浪費。

　　實用新型內容

　　本實用新型所要解決的技術問題和提出的技術任務是對現有技術進行改進，提供一種水處理反滲透裝置，解決目前技術中傳統的反滲透水處理制的濃水后排放，污染環境的同時浪費能源的問題。

　　為解決以上技術問題，本實用新型的技術方案是：

　　一種水處理反滲透裝置，包括反滲透模組，其特征在于，所述的反滲透模組包括一段反滲透模組和二段反滲透模組，一段反滲透模組與二段反滲透模組串聯，一段反滲透模組處理得到的濃水經一段反滲透模組處理后得到純水，并且一段反滲透模組的膜組數大于二段反滲透模組的膜組數。本實用新型所述的水處理反滲透裝置采用二段式布置，對生產中得到廢水原水進行二段式處理，一段反滲透模組的進水為高壓泵加壓注入的原水，二段反滲透模組的進水為一段反滲透模組處理后得到的濃水。在采用反滲透膜進行水處理時，滲透加工得到的水量比進水量小得多，因此如果將一段反滲透模組與二段反滲透模組的模組數量設置為相等的，則會導軌二段反滲透模組的處理能力過剩，一段反滲透模組處理后得到的濃水的水量較小，濃水完全不能滿足二段反滲透模組滿負荷處理，浪費資源，還導致純水產量低，因此本實用新型設置一段反滲透模組的膜組數大于二段反滲透模組的膜組數，使得一段反滲透模組處理后得到的濃水的水量增大滿足二段反滲透模組的處理能力。

　　進一步的，所述的一段反滲透模組的膜組數與二段反滲透模組的膜組數的比例為3:1。原水經過一段反滲透模組處理后得到的濃水的水量大致為原水的三分之一，因此將一段反滲透模組與二段反滲透模組的膜組數設置為3:1，可以使得一段反滲透模組與二段反滲透模組同時滿負荷處理，避免資源浪費，提高產水量。

　　進一步的，所述的一段反滲透模組的內部模組采用并聯的結構，并行處理原水，提高處理效率。

　　進一步的，所述的一段反滲透模組的反滲透膜孔徑為0.3～0.5nm，濾過時提取液溫度為20～40℃，給水壓為1.05～1.15MPa。

　　進一步的，所述的二段反滲透模組的反滲透膜孔徑為0.1～0.3nm，濾過時提取液溫度為20～40℃，給水壓為0.95～1.05MPa。

　　與現有技術相比，本實用新型優點在于：

　　本實用新型所述的水處理反滲透裝置對廢水進行兩段式處理，減小濃水排放，制得純水回收利用，提高純水產量，減小資源浪費，降低環境污染;改造后純水產量11-12噸/小時，現濃水排放量比原來降低2-3噸/小時，每天產水量按180噸計，改造后產水時間縮短7-9小時，每天節約電量為350kwh，電價按0.5元/kwh計，每天可節約費用175元。
