申請日2015.08.27

　　公開(公告)日2016.02.10

　　IPC分類號C02F11/12

　　摘要

　　本實用新型涉及一種污泥微波干燥一體化裝置，屬于微波干燥技術領域。本實用新型包括出氣口、燃燒室、點火器、抽氣室、抽風機、噴淋管、冷卻室、出水管、微波箱、托盤、濾水槽、管道、小孔;所述托盤為圓盤形，托盤包括骨架部分、側面和底面，骨架部分為上框、下框、支架Ⅰ以及支架Ⅱ，所述微波箱包括拉手、反射板、門、調節按鈕Ⅰ、調節按鈕Ⅱ，微波箱其他結構同普通微波爐一樣。本實用新型托盤設計成織布材質，可使高含水量的污泥中部分水在干燥過程中直接通過織布滲透出來，加快了脫水時間;將水蒸汽抽出冷卻，保證了水蒸汽不會重返污泥上;將不可冷凝氣體燃燒，避免了部分有毒氣體對環境的污染。

　　權利要求書

　　1.一種污泥微波干燥一體化裝置，其特征在于：包括出氣口(1)、燃燒室(2)、點火器(3)、抽氣室(4)、抽風機(5)、噴淋管(6)、冷卻室(7)、出水管(8)、微波箱(9)、托盤(11)、濾水槽(13)、管道(14)、小孔(24);所述托盤(11)為圓盤形，托盤(11)包括骨架部分、側面(21)和底面(20)，骨架部分為上框(18)、下框(23)、支架Ⅰ(19)以及支架Ⅱ(22)，所述微波箱(9)包括拉手(10)、反射板(12)、門(15)、調節按鈕Ⅰ(16)、調節按鈕Ⅱ(17)，所述微波箱(9)外表面開有門(15)，門(15)一側有拉手(10)，另一側有調節按鈕Ⅰ(16)和調節按鈕Ⅱ(17)，內部底部為反射板(12);

　　所述反射板(12)上分布多個小孔(24)，反射板(12)上放置一托盤(11)，反射板(12)下面連接一個傾斜的濾水槽(13)，濾水槽(13)下部連接管道(14)，管道(14)的另一端連接冷卻室(7)，冷卻室(7)下部開有出水管(8)，上部安有噴淋管(6);冷卻室(7)上方為抽氣室(4)，抽氣室(4)內安有一抽風機(5)，抽風機(5)一端連接冷卻室(7)上部，抽風機(5)另一端連接燃燒室(2)下部，抽氣室(4)的上方是燃燒室(2)，燃燒室(2)一側安有點火器(3)，頂部開有出氣口(1)，冷卻室(7)、抽氣室(4)和燃燒室(2)均連接在微波箱(9)的后面。

　　2.根據權利要求1所述的污泥微波干燥一體化裝置，其特征在于：所述托盤(11)的側面(21)和底面(20)材質為織布類。

　　說明書

　　一種污泥微波干燥一體化裝置

　　技術領域

　　本實用新型涉及一種污泥微波干燥一體化裝置，屬于微波干燥技術領域。

　　背景技術

　　污泥干燥技術是進一步降低污泥的含水率，為了后續污泥處置的一種污泥預處理方式，按照熱介質是否與污泥相接觸，污泥熱干燥技術可以分為三類：直接熱干燥技術、間接熱干燥技術和直接-間接聯合干燥技術。隨著科技的發展，有更多的新方法應用于污泥干燥技術上，比如：太陽能干燥、微波干燥等。微波加熱脫水污泥，脫水污泥內部水分子在微波電場中反復的運動而摩擦產生熱量，水分子迅速升溫，使得脫水污泥內部溫度高于外部。因為脫水污泥表面較容易散熱，導致水分向脫水污泥表面運動，形成了從里到外的溫度梯度、水分梯度和內部壓力梯度，而且它們的梯度方向相同。這使得傳熱和傳質方向一致，促使內部水分很快擴散到表面蒸發，大大縮短干燥時間。

　　目前，微波干燥污泥技術得到越來越廣泛的研究，傅大放等人將微波加熱應用到污水處理廠剩余污泥的干燥上，直接對含水率為98%以上的污泥進行干燥，并進行了經濟核算，研究得出：直接利用微波干燥高含水率的污泥技術可行，但是能源消耗過大，經濟不可行。而且，污泥中含有很多有毒的物質，在干燥過程中部分有毒物質會揮發出來，污染環境，目前，微波干燥污泥技術中均沒有考慮有毒物質在干燥過程中的處理問題。故開發一種經濟可行、能有效控制有毒物質對環境影響的微波干燥裝置是必要的。

　　發明內容

　　針對目前污泥微波干燥存在的問題，本實用新型提供了一種污泥微波干燥一體化裝置，用于解決現有技術中，干燥污泥時能耗較大，以及有毒物質揮發污染等問題。

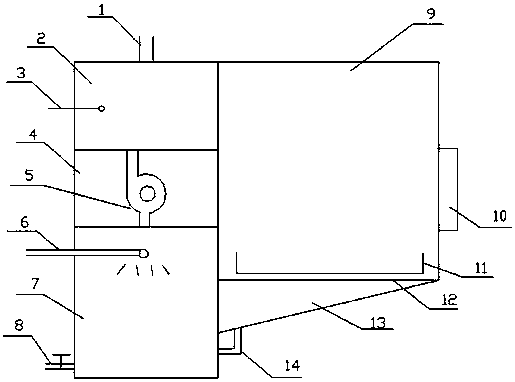

　　本實用新型的技術方案是：一種污泥微波干燥一體化裝置，包括出氣口1、燃燒室2、點火器3、抽氣室4、抽風機5、噴淋管6、冷卻室7、出水管8、微波箱9、托盤11、濾水槽13、管道14、小孔24;所述托盤11為圓盤形，托盤11包括骨架部分、側面21和底面20，骨架部分為上框18、下框23、支架Ⅰ19以及支架Ⅱ22，所述微波箱9包括拉手10、反射板12、門15、調節按鈕Ⅰ16、調節按鈕Ⅱ17，所述微波箱9外表面開有門15，門15一側有拉手10，另一側有調節按鈕Ⅰ16和調節按鈕Ⅱ17，內部底部為反射板12，微波箱9其他結構同普通微波爐一樣;

　　所述反射板12上均勻分布多個小孔24，反射板12上放置一托盤11，反射板12下面連接一個傾斜的濾水槽13，濾水槽13下部連接管道14，管道14的另一端連接冷卻室7，冷卻室7下部開有出水管8，上部安有噴淋管6;冷卻室7上方為抽氣室4，抽氣室4內安有一抽風機5，抽風機5一端連接冷卻室7上部，抽風機5另一端連接燃燒室2下部，抽氣室4的上方是燃燒室2，燃燒室2一側安有點火器3，頂部開有出氣口1，冷卻室7、抽氣室4和燃燒室2均連接在微波箱9的后面。

　　所述托盤11的側面21和底面20材質為織布類。

　　本實用新型的工作原理是：

　　將托盤11中裝好一定量的污泥，打開門15，將裝有污泥的托盤11放入微波箱9中，調整調節按鈕Ⅰ16和調節按鈕Ⅱ17，選定加熱功率和時間后，啟動微波箱9，開始微波干燥，在干燥過程中，污泥中的部分水一部分從托盤11的側面21和底面20滲透出來，滲透出來的水經反射板12滴入濾水槽13中，一部分成為水蒸汽，這時，抽風機5啟動，在抽風機5的作用下，微波箱9內形成負壓，水蒸汽和揮發氣體也進入濾水槽13，經管道14進入冷卻室7，噴淋管6噴出冷卻水，將水蒸汽和部分可冷凝氣體冷卻，冷卻后的液體經出水管8排出，不可冷凝氣體經抽風機5抽入燃燒室2中，用點火器3將氣體點著燃燒，廢氣經出氣口1排出。

　　本實用新型的有益效果是：第一，托盤設計成織布材質，可使高含水量的污泥中部分水在干燥過程中直接通過織布滲透出來，加快了脫水時間;第二，將水蒸汽抽出冷卻，保證了水蒸汽不會重返污泥上;第三，將不可冷凝氣體燃燒，避免了部分有毒氣體對環境的污染。
