申請日2015.08.27
公開(公告)日2016.02.10
IPC分類號C02F9/02
摘要
本實用新型公開了一種氣井污水處理裝置，其包括廢水收集部、與所述廢水收集部相連接的過濾處理部和與所述過濾處理部相連接的儲水部;并且，在所述過濾處理部中設置有用于過濾氣井污水的過濾裝置;其中，所述過濾裝置包括沿污水前進的方向依次設置的用于捕集懸浮物的捕油層、用于過濾可見雜質的砂過濾層、用于過濾細小雜質并提高水透明度的精細過濾層和用于過濾收集遺漏雜質的凈化層。本實用新型將氣井廢水經過捕油層、砂過濾層、精細過濾層和凈化層進行四個層次過濾，降低了廢水的濁度，除去了油、泥等雜質，經處理后的廢水對起泡劑的起泡力，泡沫穩定性，攜液能力無明顯影響，可以再次用于稀釋泡排藥劑;具有良好的經濟效益和環境效益。
權利要求書

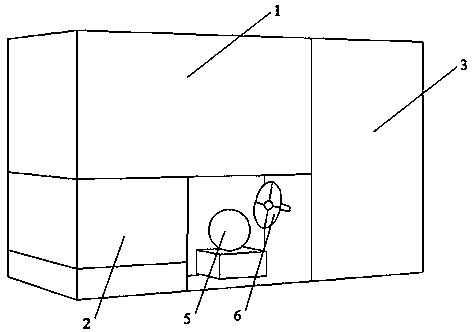

1.一種氣井污水處理裝置，其特征在于，其包括廢水收集部(1)、與所述廢水收集部(1)相連接的過濾處理部(2)和與所述過濾處理部(2)相連接的儲水部(3);
并且，在所述過濾處理部(2)中設置有用于過濾氣井污水的過濾裝置(4);其中，所述過濾裝置(4)包括沿污水前進的方向依次設置的用于捕集懸浮物的捕油層(410)、用于過濾可見雜質的砂過濾層(420)、用于過濾細小雜質并提高水透明度的精細過濾層(430)和用于過濾收集遺漏雜質的凈化層(440)。
2.根據權利要求1所述的一種氣井污水處理裝置，其特征在于，所述捕油層(410)具有由棕墊和氈墊形成的網狀結構，并且在所述由棕墊和氈墊形成的網狀結構的邊緣設置有不銹鋼封邊。
3.根據權利要求1所述的一種氣井污水處理裝置，其特征在于，所述砂過濾層(420)由均勻鋪置于所述捕油層(410)和所述精細過濾層(430)之間的、經過水洗的砂形成。
4.根據權利要求1所述的一種氣井污水處理裝置，其特征在于，所述精細過濾層(430)由至少兩層過濾網、兩層過濾布、兩層過濾棉和一層活性過濾物組成。
5.根據權利要求1所述的一種氣井污水處理裝置，其特征在于，所述凈化層(440)為由至少兩層過濾棉通過橡膠密封而形成的抽屜式的過濾網結構。
6.根據權利要求1至5之一所述的一種氣井污水處理裝置，其特征在于，在所述儲水部(3)上設置有清洗孔(310)和封板(320);所述封板(320)通過螺栓與所述儲水部(3)相連接，用于對所述清洗孔(310)進行密封。
7.根據權利要求1至5之一所述的一種氣井污水處理裝置，其特征在于，所述氣井污水處理裝置還包括水泵，用于抽取所述儲水部(3)中儲存的水。
8.根據權利要求1至5之一所述的一種氣井污水處理裝置，其特征在于，所述捕油層(410)的尺寸為1.5m×0.8m×0.05m。
9.根據權利要求1至5之一所述的一種氣井污水處理裝置，其特征在于，所述砂過濾層(420)的尺寸為1.5m×0.8m×0.6m。
10.根據權利要求1至5之一所述的一種氣井污水處理裝置，其特征在于，所述精細過濾層(430)的尺寸為1.5m×0.8m×0.05m。
說明書
氣井污水處理裝置
技術領域
本實用新型涉及氣井污水處理技術領域，具體地說，是涉及一種氣井污水處理裝置。
背景技術
氣井中排出的污水一般都含有油、礦化物等有害物質，如果不經過處理或處理不當任意排放必將造成嚴重的環境污染：氯化物的含量高達幾萬毫克每升，大量的氯化物排入土壤中，會造成土壤鹽堿化，而且由于氯離子活性強，會抑制農作物對氮磷的吸收，因而造成農作物減產，因此把氣井采出的廢水循環利用是解決氣田水對環境造成污染的有效途徑，這不僅降低了氣田的生產成本，而且滿足了國家對環境保護的要求。
另外，從氣井中產出的生產廢水經排污管線進入污水灌，臨時存儲在污水罐中，達到一定的量再由罐車直接拉運，由于氣田地處城郊，人口眾多，經濟發達，環境壓力較大，且采輸井站周?chē)用褫^多，含油污水罐易燃易爆，因此將氣井生產的廢水及時處理并利用，減少安全隱患。
所以，迫切需要研究和開發出一種簡易、高效、節能的氣井污水處理裝置。
實用新型內容
針對現有技術之不足，本實用新型提供了一種氣井污水處理裝置。
本實用新型采用的技術方案如下：
一種氣井污水處理裝置，其包括廢水收集部、與所述廢水收集部相連接的過濾處理部和與所述過濾處理部相連接的儲水部;并且，在所述過濾處理部中設置有用于過濾氣井污水的過濾裝置;其中，所述過濾裝置包括沿污水前進的方向依次設置的用于捕集懸浮物的捕油層、用于過濾可見雜質的砂過濾層、用于過濾細小雜質并提高水透明度的精細過濾層和用于過濾收集遺漏雜質的凈化層。
根據一個優選的實施方式，所述捕油層具有由棕墊和氈墊形成的網狀結構，并且在所述由棕墊和氈墊形成的網狀結構的邊緣設置有不銹鋼封邊。
根據一個優選的實施方式，所述砂過濾層由均勻鋪置于所述捕油層和所述精細過濾層之間的、經過水洗的砂形成。
根據一個優選的實施方式，所述精細過濾層由至少兩層過濾網、兩層過濾布、兩層過濾棉和一層活性過濾物組成。
根據一個優選的實施方式，所述凈化層為由至少兩層過濾棉通過橡膠密封而形成的抽屜式的過濾網結構。
根據一個優選的實施方式，在所述儲水部上設置有清洗孔和封板;所述封板通過螺栓與所述儲水部相連接，用于對所述清洗孔進行密封。
根據一個優選的實施方式，所述氣井污水處理裝置還包括水泵，用于抽取所述儲水部中儲存的水。
根據一個優選的實施方式，所述捕油層的尺寸為1.5m×0.8m×0.05m。
根據一個優選的實施方式，所述砂過濾層的尺寸為1.5m×0.8m×0.6m。
根據一個優選的實施方式，所述精細過濾層的尺寸為1.5m×0.8m×0.05m。
與現有技術相比，本實用新型具有以下有益效果：
本實用新型將氣井廢水經過過濾處理部用捕油層進行初次過濾、用砂過濾層進行砂過濾、用精細過濾層進行精細過濾、用凈化層進行精細沉集四個層次過濾，降低了廢水的濁度，除去了油、泥等雜質，經處理后的廢水對起泡劑的起泡力，泡沫穩定性，攜液能力無明顯影響，可以再次用于稀釋泡排藥劑。
