申請日2015.08.27

　　公開(公告)日2016.02.17

　　IPC分類號C02F9/10; C02F103/28

　　摘要

　　本實用新型涉及一種溶液提濃裝置，具體為一種磺化后的造紙廢水的提濃裝置，它包括稀液進口，所述的稀液進口連接到半提濃裝置，所述的半提濃裝置通過輸液管連接到半濃液收集盒，所述的半濃液收集盒通過輸液管連接到濃液收集盒，且它們之間的輸液管上設置有第一液泵;所述的濃液收集盒通過輸液管連接到循環提濃裝置的進液口，且它們之間的輸液管上設置有第二液泵，所述的循環提濃裝置的出液口通過輸液管連接到濃液收集盒;本實用新型的目的是提供一種磺化后的造紙廢水的提濃裝置，采用分段的方式進行蒸發提濃，先將其蒸發成半濃液，之后再將半濃液經過循環蒸發，達到提濃的效果，可以減少提濃過程中的氣泡現象和管路堵塞現象。

　　權利要求書

　　1.一種磺化后的造紙廢水的提濃裝置，其特征在于，它包括稀液進口(1)，所述的稀液進口(1)連接到半提濃裝置(2)，所述的半提濃裝置(2)通過輸液管(5)連接到半濃液收集盒(3)，所述的半濃液收集盒(3)通過輸液管(5)連接到濃液收集盒(6)，且它們之間的輸液管(5)上設置有第一液泵(4);所述的濃液收集盒(6)通過輸液管(5)連接到循環提濃裝置(8)的進液口，且它們之間的輸液管(5)上設置有第二液泵(7)，所述的循環提濃裝置(8)的出液口通過輸液管(5)連接到濃液收集盒(6)。

　　2.根據權利要求1所述的一種磺化后的造紙廢水的提濃裝置，其特征在于，所述的半提濃裝置(2)包括不低于兩個通過輸液管(5)串聯在一起的蒸發器(10)，第一個蒸發器(10)與稀液進口(1)相連，最后一個蒸發器(10)通過輸液管(5)連接到半濃液收集盒(3)。

　　3.根據權利要求1所述的一種磺化后的造紙廢水的提濃裝置，其特征在于，所述的循環提濃裝置(8)包括不低于兩個通過輸液管(5)串聯在一起的蒸發器(10)和通過輸液管(5)與最后一個蒸發器(10)相連的過濾器(11)，第一個蒸發器(10)通過輸液管(5)與第二液泵(7)相連，過濾器(11)通過輸液管(5)連接到濃液收集盒(6)。

　　4.根據權利要求1-3任一項所述的一種磺化后的造紙廢水的提濃裝置，其特征在于，所述的半濃液收集盒(3)與連接到第一液泵(4)的輸液管(5)的配合處嵌入有過濾網(9)，所述的過濾網(9)的直徑大于輸液管(5)的外徑，且過濾網(9)貼住輸液管(5)的端部。

　　說明書

　　一種磺化后的造紙廢水的提濃裝置

　　技術領域

　　本實用新型涉及一種溶液提濃裝置，具體為一種磺化后的造紙廢水的提濃裝置。

　　背景技術

　　造紙廢水中含有大量的木質素，可以提取出來進行利用，提取的步驟一般需要先對造紙廢水進行磺化，之后進行提濃。

　　現有的溶液提濃大多都是采用蒸發器將溶液中的水分蒸發出去，進而達到提濃效果，大多都是采用一步蒸發的方式，只需要一個蒸發器即可實現提濃的效果;但是經過磺化后的造紙廢液，有些性能發生了改變，其蒸發強度加大，表面活性強烈，蒸發提濃過程中容易起泡和，堵塞管路，采用傳統的一次性蒸發提濃的方式根本無法進行，因此，亟需設計一種提濃裝置，讓其很好的適應磺化后的造紙廢液蒸發提濃，達到良好的提濃效果。

　　實用新型內容

　　本實用新型的目的是提供一種磺化后的造紙廢水的提濃裝置，采用分段的方式進行蒸發提濃，先將其蒸發成半濃液，之后再將半濃液經過循環蒸發，達到提濃的效果，可以減少提濃過程中的氣泡現象和管路堵塞現象。

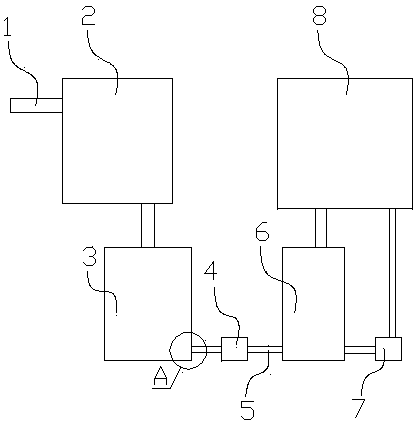

　　為了實現以上目的，本實用新型采用的技術方案為：一種磺化后的造紙廢水的提濃裝置，其特征在于，它包括稀液進口(1)，所述的稀液進口(1)連接到半提濃裝置(2)，所述的半提濃裝置(2)通過輸液管(5)連接到半濃液收集盒(3)，所述的半濃液收集盒(3)通過輸液管(5)連接到濃液收集盒(6)，且它們之間的輸液管(5)上設置有第一液泵(4);所述的濃液收集盒(6)通過輸液管(5)連接到循環提濃裝置(8)的進液口，且它們之間的輸液管(5)上設置有第二液泵(7)，所述的循環提濃裝置(8)的出液口通過輸液管(5)連接到濃液收集盒(6)。

　　進一步的，所述的半提濃裝置(2)包括不低于兩個通過輸液管(5)串聯在一起的蒸發器(10)，第一個蒸發器(10)與稀液進口(1)相連，最后一個蒸發器(10)通過輸液管(5)連接到半濃液收集盒(3)。

　　進一步的，所述的循環提濃裝置(8)包括不低于兩個通過輸液管(5)串聯在一起的蒸發器(10)和通過輸液管(5)與最后一個蒸發器(10)相連的過濾器(11)，第一個蒸發器(10)通過輸液管(5)與第二液泵(7)相連，過濾器(11)通過輸液管(5)連接到濃液收集盒(6)。

　　進一步的，所述的半濃液收集盒(3)與連接到第一液泵(4)的輸液管(5)的配合處嵌入有過濾網(9)，所述的過濾網(9)的直徑大于輸液管(5)的外徑，且過濾網(9)貼住輸液管(5)的端部。

　　本實用新型的有益效果為：

　　1、采用分段的方式進行蒸發提濃，先將其蒸發成半濃液，之后再將半濃液經過循環蒸發，達到提濃的效果，采用這種提濃裝置進行提濃，可以減少提濃過程中硫化造紙廢水的蒸發現象，同時可以減少提濃過程中的氣泡現象和管路堵塞現象。

　　2、半提濃裝置采用多個串聯蒸發器進行蒸發提濃，達到多級提濃的效果，進而將揮發降到最低程度，同時進一步減少了氣泡現象和管路堵塞現象。

　　3、循環提濃裝置采用多個串聯蒸發器進行蒸發提濃，同時還設置有過濾器，可以減少循環提濃過程中半濃液的揮發，防止氣泡和管路堵塞的發生，同時還可以過濾掉液體中的一些固體雜質。

　　4、過濾網的設置，過濾掉半濃液中的固體雜質，使其進入到濃液收集盒時的固體雜質大大降低。
