申請日2015.08.26

　　公開(公告)日2015.11.25

　　IPC分類號C02F9/10

　　摘要

　　本發明涉及一種樹脂再生廢水的處理工藝，包括沉淀、氣浮、過濾、反滲透、濃縮、電解等步驟，本發明的有益效果是：廢水處理后的產水及藥劑進行配液后可作為樹脂再生的酸堿液進行回用，酸堿的回用率在90%以上，既降低了對環境的污染實現“零排放”，同時減少樹脂再生的藥劑消耗。

　　權利要求書

　　1.一種樹脂再生廢水的處理工藝，其特征在于，包括如下步驟：

　　1)沉淀：將樹脂再生過程中產生的廢水引入沉淀池，向沉淀池中加入CaCl2和NaOH，用以沉淀廢水中的鈣離子、鎂離子、硫酸根和硅酸根;

　　2)氣浮：將步驟1)中所得的上清液引入氣浮池，首先向氣浮池內加入絮凝 劑形成絮凝沉淀，同時水中的膠體及懸浮物在氣浮池內進行分離，浮渣從水 體表面清除;

　　3)過濾：將步驟2)中所得的上清液泵送至保安過濾器過濾;

　　4)反滲透：將步驟3)中過濾后的水引入反滲透裝置中進行濃縮，所得稀釋 液儲存于水箱內做反洗使用，濃縮液進入下一步驟;

　　5)濃縮：將步驟4)中所得的濃縮液引入旋轉膜蒸發器中形成飽和NaCl溶 液，所得稀釋液儲存于冷凝水箱中做配液使用;

　　6)電解：將步驟5)中形成的飽和NaCl溶液引入電解槽中進行電解，陽極 與陰極產生的氣體通入合成塔中反應生成HCl，電解槽中余料作為NaOH配液 回用進行樹脂的再生。

　　2.根據權利要求1所述的一種樹脂再生廢水的處理工藝，其特征在于， 步驟2)中所述的絮凝劑為聚合氯化鋁、聚丙烯酰胺或二者的混合物。

　　3.根據權利要求1所述的一種樹脂再生廢水的處理工藝，其特征在于， 步驟4)中所述的反滲透裝置中安裝有濃水專用的反滲透疏松膜。

　　4.根據權利要求1-3中任一項所述的一種樹脂再生廢水的處理工藝， 其特征在于，步驟6)中所述電解槽為立式隔膜電解槽。

　　說明書

　　一種樹脂再生廢水的處理工藝

　　技術領域

　　本發明涉及一種廢水的處理工藝，尤其涉及一種樹脂再生廢水的處理工 藝，屬于廢水處理領域。

　　背景技術

　　陰陽離子再生產生的廢水屬于難處理的高鹽廢水，可生化性差，難以降 解，用一般的生物處理法難以達標排放，一般選擇中和后排放，但對于電廠 或鋼廠，污水量大，對環境造成負擔，高含鹽有機廢水的處理是現今國內外 學者研究的難點和熱點之一。

　　針對高鹽廢水的處理，目前采用的方法有如下幾種：1)Fenton試劑催 化氧化法：通過投加亞鐵鹽和雙氧水將有機物氧化二氧化碳和水起到為降解 有機物的目的。2)沉淀法：各針對陰陽床再生過程中產生的廢水進行檢測， 對高含鹽廢水區進行收集沉淀，用分步沉淀法去除陽床再生廢水中的鈣、鎂、 鐵離子，用二次沉淀法去除陰床再生廢水中的硫酸根離子和硅酸根，分離出 沉淀后的上清液以氯化鈉為主，可作為鈉離子交換樹脂的再生液，減少廢水 的排放。3)利用陰離子交換膜生物反應器脫除掉離子交換樹脂再生廢液中 的硝酸鹽實現再生廢液的處理與回用，所述陰離子交換膜一側是反硝化脫氮 介質，另一側是離子交換樹脂再生廢液，然后將脫除掉硝酸鹽的離子交換樹 脂再生廢液回用于飽和離子交換樹脂的再生。4)分段回收法處理離子交換 樹脂再生酸、堿廢水：根據樹脂再生廢水雜質含量和酸、堿濃度的差異，采 用特殊納濾膜進行分段回收，回收后的酸、堿可分別進行陽、陰樹脂的再生， Fenton試劑催化氧化法需要大量的藥劑投加，運行成本高，且對廢水中的含 鹽量作用不大。沉淀法需要時時檢測水樣，同時將廢水分段分類處理，多次 投加各類沉淀劑，處理后接近水源水，作為進鹽水還要補加氯化鈉及鹽酸， 不僅操作繁雜，不易連續控制且效率低，未實現廢水的“零排放”，即使回 用還需要額外的藥劑添加。陰離子交換膜生物反應器處理再生廢液效果具有 單一性，廢水中殘存的其他離子如硫酸根離子等對樹脂的再生效果有影響。 分段回收法中酸、堿濃度≤1%時中和排入污水系統，未實現污水的零排放， 雖提高了酸、堿利用率但最高只能回收約70%的酸、堿，回用率低。

　　發明內容

　　本發明針對現有高鹽廢水處理方法的不足，提供一種樹脂再生廢水的處 理工藝。

　　本發明解決上述技術問題的技術方案如下：

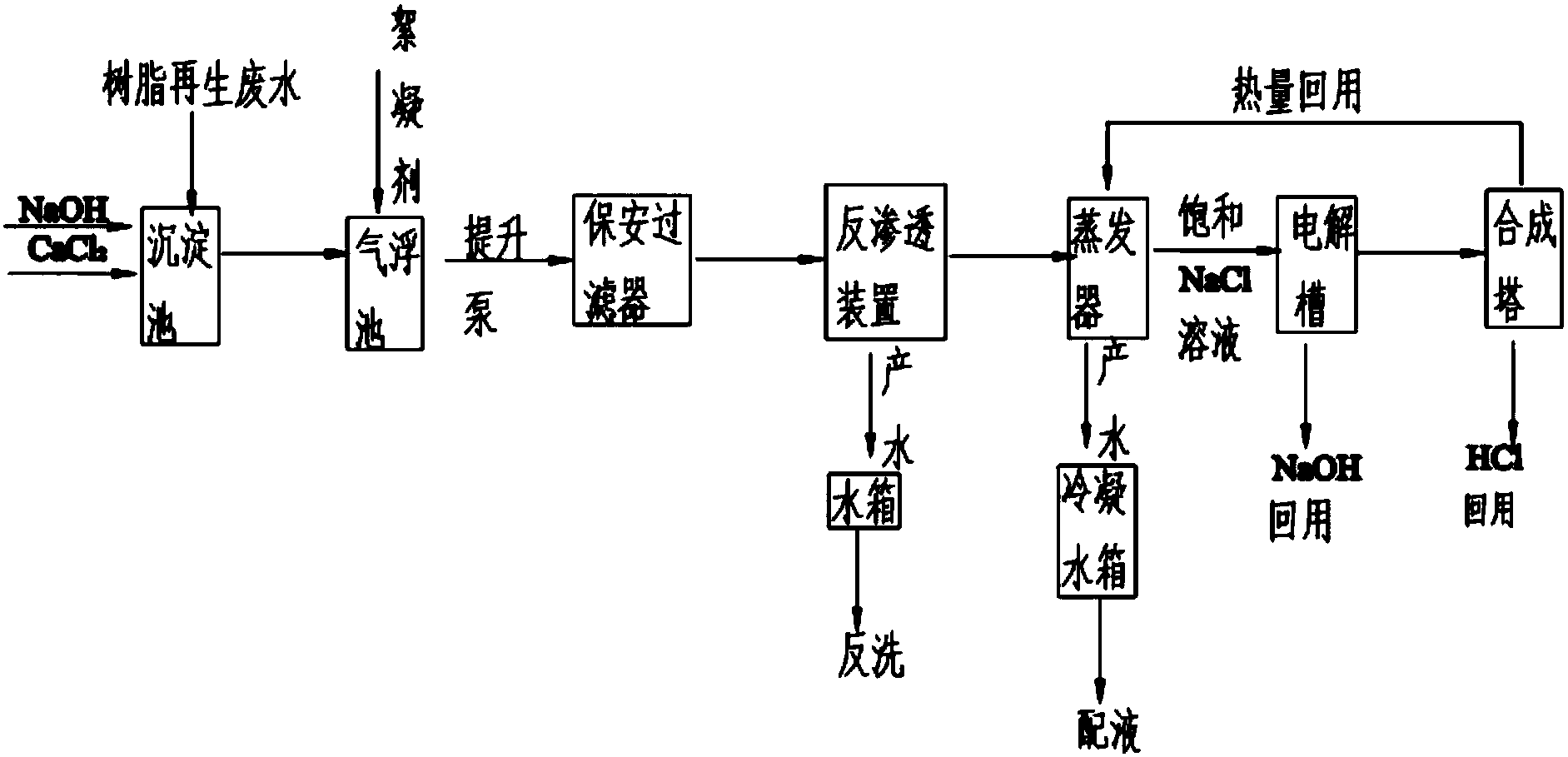

　　一種樹脂再生廢水的處理工藝，其特征在于，包括如下步驟：

　　1)沉淀：將樹脂再生過程中產生的廢水引入沉淀池，向沉淀池中加入CaCl2和NaOH，用以沉淀廢水中的鈣離子、鎂離子、硫酸根和硅酸根;

　　2)氣�。簩⒉襟E1)中所得的上清液引入氣浮池，首先向氣浮池內加入絮凝 劑形成絮凝沉淀，同時水中的膠體及懸浮物在氣浮池內進行分離，浮渣從水 體表面清除;

　　3)過濾：將步驟2)中所得的上清液泵送至保安過濾器過濾;

　　4)反滲透：將步驟3)中過濾后的水引入反滲透裝置中進行濃縮，所得稀釋 液儲存于水箱內做反洗使用，濃縮液進入下一步驟;

　　5)濃縮：將步驟4)中所得的濃縮液引入旋轉膜蒸發器中形成飽和NaCl溶 液，所得稀釋液儲存于冷凝水箱中做配液使用;

　　6)電解：將步驟5)中形成的飽和NaCl溶液引入電解槽中進行電解，陽極 與陰極產生的氣體通入合成塔中反應生成HCl，電解槽中余料作為NaOH配液 回用進行樹脂的再生。

　　在上述技術方案的基礎上，本發明還可以做如下改進。

　　進一步，步驟2)中所述的絮凝劑為聚合氯化鋁、聚丙烯酰胺或二者的 混合物。

　　進一步，步驟4)中所述的反滲透裝置中安裝有濃水專用的反滲透疏松 膜。

　　采用上述進一步技術方案的有益效果是：濃縮滲透效果更好，延長壽命， 減少膜的更換頻率。

　　進一步，步驟6)中所述電解槽為立式隔膜電解槽。

　　本發明的有益效果是：

　　1)廢水處理后的產水及藥劑進行配液后可作為樹脂再生的酸堿液進行 回用，酸堿的回用率在90%以上，既降低了對環境的污染實現“零排放”，同 時減少樹脂再生的藥劑消耗;

　　2)鹽濃縮技術首先采用膜過濾技術進行第一步的濃縮來降低蒸發過程的 熱量消耗，同時采用的旋轉膜蒸發器形成飽和液較普通的蒸發器及完全蒸發 結晶的過程相比能耗低，而且電解回收過程中合成塔中釋放的熱量可以作為 蒸發器的熱量供給，實現熱量回收再利用，所以整個處理工藝的能耗小，運 行成本低，尤其適用于大型高鹽污水處理，樹脂再生廢水較多工礦企業體現 尤為突出。
