申請日2015.08.26
公開(公告)日2015.12.09
IPC分類號C02F1/14; C02F1/04
摘要
一種含鹽廢水的蒸發處理裝置，它包括儲液槽、抽水泵和多級蒸發機構，所述多級蒸發機構包括自上而下依次設置的噴霧蒸發器、晾曬蒸發機構和輔助風蒸發機構;晾曬蒸發機構包括晾曬板和導流板，晾曬板與噴霧蒸發器相對應，晾曬板的下方安裝導流板;儲液槽中的廢水通過抽水泵上行至噴霧蒸發器，噴出的霧狀液滴在晾曬板上形成水膜，未蒸發的液滴沿晾曬板向下匯集到導流板上并沿通孔流到輔助風蒸發機構，通過蒸發板后廢水下淋回到儲液槽中。上述裝置結合了輔助風蒸發、噴霧蒸發、太陽能蒸發等多種蒸發形式，能夠充分蒸發含有鹽分的工業廢水，并具有節約能源、運營成本低、蒸發效率高的特點。
權利要求書

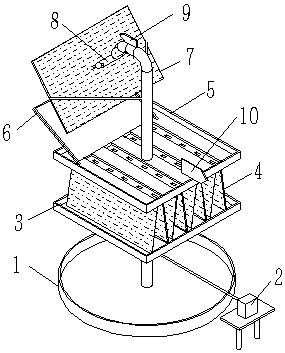

1.一種含鹽廢水的蒸發處理裝置，它包括儲液槽(1)、抽水泵(2)和多級蒸發機構，其特征在于，所述多級蒸發機構包括自上而下依次設置的噴霧蒸發器(8)、晾曬蒸發機構和輔助風蒸發機構;所述晾曬蒸發機構包括晾曬板(7)和導流板(5)，向中心傾斜設置的晾曬板(7)與噴霧蒸發器(8)相對應，晾曬板(7)的下方安裝帶有通孔的導流板(5);導流板(5)下方設置輔助風蒸發機構，所述輔助風蒸發機構包括搭接成折線形的蒸發板(13);
儲液槽(1)中的廢水通過抽水泵(2)上行至噴霧蒸發器(8)，噴出的霧狀液滴在晾曬板(7)上形成水膜，未蒸發的液滴沿晾曬板(7)向下匯集到導流板(5)上并沿通孔向下流到輔助風蒸發機構，通過蒸發板(13)后廢水下淋回到儲液槽(1)中。
2.根據權利要求1所述的含鹽廢水的蒸發處理裝置，其特征在于，所述輔助風蒸發機構還包括支撐軸(14)和再分布板(3)，支撐軸(14)為相互平行的上下兩排，上排的每個支撐軸(14)分別位于導流板(5)通孔的下方，蒸發板(13)呈折線形搭接在上下兩排支撐軸(14)之間。
3.根據權利要求2所述的含鹽廢水的蒸發處理裝置，其特征在于，增設調向機構，所述調向機構包括噴霧蒸發器風向標(9)、導流板風向標(10)和設置在多級蒸發機構下方的旋轉軸(11)，所述噴霧蒸發器風向標(9)安裝在噴霧蒸發器(8)的頂部，導流板風向標(10)設置在導流板(5)的一側，兩個板形風向標相互平行且與晾曬板(7)垂直。
4.根據權利要求3所述的含鹽廢水的蒸發處理裝置，其特征在于，所述晾曬板(7)和蒸發板(13)是由多孔植物編織而成的片狀結構，所述多孔植物為蘆葦桿或麥稈。
5.根據權利要求4所述的含鹽廢水的蒸發處理裝置，其特征在于，所述晾曬板(7)是由蘆葦桿或麥稈作為經線，細線作為緯線編織形。
6.根據權利要求1-5任一項所述的含鹽廢水的蒸發處理裝置，其特征在于，所述抽水泵(2)的抽水口處安裝過濾網。
說明書
一種含鹽廢水的蒸發處理裝置
技術領域
本發明涉及工業廢水處理的技術領域，特別是一種處理含鹽工業廢水的裝置。
背景技術
隨著工業化進程的不斷加深生態環境日趨惡化，已經嚴重威脅到人類的生存和發展，因此如何有效處理工業廢水成為治理環境污染的一項重要內容，而蒸發處理因其簡單易行已成為當今環保課題的研究重點。蒸發處理技術包括自然蒸發、機械霧化蒸發、復合蒸發等，其中自然蒸發池蒸發易受氣候條件制約，蒸發速率慢，還存在污水下滲的問題;而機械霧化蒸發已經在處理采礦和電力行業排出的高濃度鹽水中得到應用，但在噴霧蒸發廢水的過程中析出的鹽分易被風攜帶，污染周邊的環境;而復合蒸發雖然在不同程度上提高了蒸發效率，但也存在著一定的缺陷，如多效蒸發工藝(MED)存在著設備復雜、運行成本較高等問題;輔助風加速蒸發(MAIV)設備運行一段時間后，蒸發板所用材料的纖維空隙小，表面的易被堵塞，致使蒸發效率下降。
發明內容
本發明所要解決的技術問題是克服已有技術之缺陷，提供一種含鹽廢水的蒸發處理裝置，它結合了輔助風蒸發、噴霧蒸發、自然蒸發等多種蒸發形式，能夠有效蒸發含有高濃度鹽分的工業廢水，并具有節約能源、運營成本低、蒸發效率高的特點。
本發明所述技術問題是以下述技術方案實現的：
一種含鹽廢水的蒸發處理裝置，它包括儲液槽、抽水泵和多級蒸發機構，所述多級蒸發機構包括自上而下依次設置的噴霧蒸發器、晾曬蒸發機構和輔助風蒸發機構;所述晾曬蒸發機構包括晾曬板和導流板，向中心傾斜設置的晾曬板與噴霧蒸發器相對應，晾曬板的下方安裝帶有通孔的導流板;導流板下方設置輔助風蒸發機構，所述輔助風蒸發機構包括搭接成折線形的蒸發板;
儲液槽中的廢水通過抽水泵上行至噴霧蒸發器，噴出的霧狀液滴在晾曬板上形成水膜，未蒸發的液滴沿晾曬板向下匯集到導流板上并沿通孔向下流到輔助風蒸發機構，通過蒸發板后廢水下淋回到儲液槽中。
上述含鹽廢水的蒸發處理裝置，所述輔助風蒸發機構還包括支撐軸和再分布板，支撐軸為相互平行的上下兩排，上排的每個支撐軸分別位于導流板通孔的下方，蒸發板呈折線形搭接在上下兩排支撐軸之間。
上述含鹽廢水的蒸發處理裝置，增設調向機構，所述調向機構包括噴霧蒸發器風向標、導流板風向標和設置在多級蒸發機構下方的旋轉軸，所述噴霧蒸發器風向標安裝在噴霧蒸發器的頂部，導流板風向標設置在導流板的一側，兩個板形風向標相互平行且與晾曬板垂直。
上述含鹽廢水的蒸發處理裝置，所述晾曬板和蒸發板是由多孔植物編織而成的片狀結構，所述多孔植物為蘆葦或麥稈。
上述含鹽廢水的蒸發處理裝置，所述晾曬板是由蘆葦桿或麥稈作為經線，細線作為緯線編織形成葦片，將若干葦片依照瓦片的結構相互搭接而成。
上述含鹽廢水的蒸發處理裝置，所述抽水泵的抽水口處安裝過濾網。
本發明利用太陽能與風能等可再生能源，依次采用噴霧蒸發、自然蒸發和輔助風蒸發等蒸發形式形成一體化的三級蒸發裝置。含鹽的工業廢水從噴霧蒸發器的噴頭噴出生成細小的霧滴，霧滴在空中行進的過程中蒸發一部分水分，未蒸發的液滴散落在晾曬板上，通過太陽能作用進一步蒸發;未蒸發的液滴匯集到傾斜的導流板上，并通過導流板的通孔向下流到輔助風蒸發器上，利用風能進行蒸發。三級蒸發機構有機結合為一體，結構簡單、布局合理，同時大大提高蒸發效率，與自然蒸發方式相比蒸發效率提高25-40倍。
本發明充分利用太陽能和風能等可再生能源進行蒸發，節約能源。調向機構根據風向調整三級蒸發機構的朝向，使噴霧蒸發器的噴射方向和輔助風蒸發器的通道方向始終與風向保持平行，由于風向與噴射方向同時垂直于晾曬板，噴射的液滴全部富集在晾曬板上，避免了傳統機械霧化蒸發過程中由于風攜帶鹽分造成的風吹損失和污染物危害周邊空氣或土壤等問題，有效地保護了周邊的環境。輔助風蒸發器中風平行通過蒸發板形成的通道，增加風與蒸發板的接觸面積，提高蒸發效率。
晾曬板和蒸發板采用蘆葦?shù)榷嗫字参锞幙椂�，材料環保廉價易得，設備的運營和維護成本低;同時由于該編織材料縫隙間距適中，蒸發后的鹽分顆�？梢暂p松拍出，解決了常用纖維材料因堵塞纖維間的空隙致使蒸發效率下降的問題。
