申請日2015.08.26

　　公開(公告)日2015.12.09

　　IPC分類號B01D29/01; B01D29/68; B01D29/64; B01D29/56

　　摘要

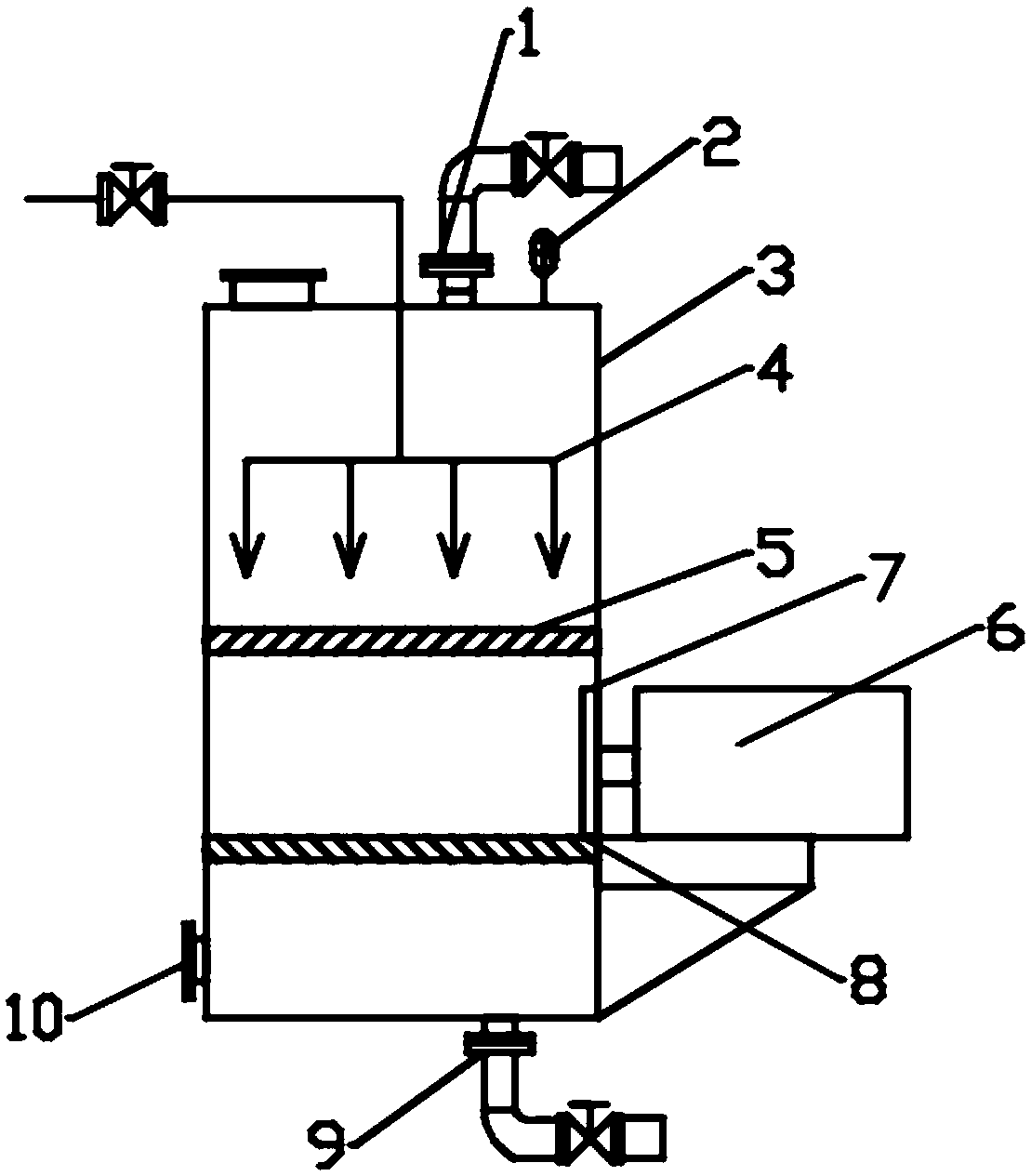

　　本實用新型公開了一種罐式反沖去渣污水處理裝置，包括罐體、一級過濾板、二級篩網、進料管、出料管、排污口和反沖排管，在所述罐體的中部水平安裝有兩層平行分布的一級過濾板和二級篩網，一級過濾板位于二級篩網的下方;在一級過濾板上端的罐體側壁上設有過濾板上端面配合的刮板器，刮板器與設置在罐體外壁的推動氣缸的輸出端固定連接;在上述二級篩網的上方設有反沖排管;本實用新型能夠有效的對硫酸法二氧化鈦生產過程中進入壓濾機的前期物料進行分離過濾處理，將前期物料中的大顆粒雜質進行分層篩選，利用反沖洗排管和刮板器進行快速清理，大大提高了后期處理速度和生產線設備的使用壽命、延長了維護周期。

　　權利要求書

　　1.一種罐式反沖去渣污水處理裝置，其特征在于，包括罐體、一級過濾板、二級篩 網、進料管、出料管、排污口和反沖排管，在所述罐體的中部水平安裝有兩層平行分布的 一級過濾板和二級篩網，一級過濾板位于二級篩網的下方，一級過濾板和二級篩網上的網 眼均勻布置;進料管位于罐體的側壁底部，該進料管與罐體的進料口相連;出料管位于罐 體的頂部，該出料管與罐體的出料口相連;排污口位于罐體的底部，該排污口與排污管相 連;在一級過濾板上端的罐體側壁上設有過濾板上端面配合的刮板器，刮板器與設置在罐 體外壁的推動氣缸的輸出端固定連接;在上述二級篩網的上方設有反沖排管;在罐體的頂 部設有一壓力表。

　　2.根據權利要求1所述的一種罐式反沖去渣污水處理裝置，其特征在于，一級過濾 板的網眼直徑為3～6mm。

　　3.根據權利要求1所述的一種罐式反沖去渣污水處理裝置，其特征在于，二級篩網 至少為一層，二級篩網的網眼直徑為0.5～3mm。

　　4.根據權利要求1所述的一種罐式反沖去渣污水處理裝置，其特征在于，反沖排管由 若干個并列設置的進水管和設置在進水管下端部的噴灑頭構成。

　　說明書

　　一種罐式反沖去渣污水處理裝置

　　技術領域

　　本實用新型涉及污水處理設備領域，具體為一種罐式反沖去渣污水處理裝置。

　　背景技術

　　現有的工業企業，特別是石油化工、化學化肥、印染、造紙、制藥企業處理污水的方 法一般是采用污水處理廠，由污水處理廠將各種企業的廢水收集在一起進行處理。這種方 法的缺陷在于;廢水的源頭多、水質復雜、污染物多、水量多、處理量大。目前，一般污 水處理廠面對這種混合型污水，使用現有的處理方法和設備往往只是單純的將廢水處理到 排放標準直接排放，這樣會造成水資源的極大浪費，雖然達到排放標準，但是仍然或多或 少會多環境造成污染。

　　硫酸法二氧化鈦生產過程中會產生大量的酸性廢水，這些酸性廢水不能直接排放，為 了能夠達標排放，必須經過中和處理。目前，一般采用電石渣來中和鈦白粉生產過程中產 生的酸性廢水，所獲得的中和物料PH值達中性后須經壓濾機進行脫水處理，從而產生含 水量小于40%的鈦石膏和中性水，但由于電石渣在經過球磨機后，出來的物料中還存在大 量的硬度較高的顆粒和運輸途中夾雜的塑料薄膜，以及生產途中產生的雜物，使得在壓濾 機的日常使用過程中經常發生進料管、格柵和濾布堵塞的現象，直接影響壓濾機的使用效 率，增加了工人的勞動強度，損壞了部件，導致生產不連續，設備運行費用高。因此，為 了防止在使用壓濾機對中和物料進行脫水處理時發生堵塞的現象，在中和物料進入壓濾機 前，需使用過濾器將中和物料中的各種固體雜物進行過濾處理。

　　實用新型內容

　　本實用新型的目的在于提供一種罐式反沖去渣污水處理裝置，以解決上述背景技術中 提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種罐式反沖去渣污水處理裝置，包括罐體、一級過濾板、二級篩網、進料管、出料 管、排污口和反沖排管，在所述罐體的中部水平安裝有兩層平行分布的一級過濾板和二級 篩網，一級過濾板位于二級篩網的下方，一級過濾板和二級篩網上的網眼均勻布置;進料 管位于罐體的側壁底部，該進料管與罐體的進料口相連;出料管位于罐體的頂部，該出料 管與罐體的出料口相連;排污口位于罐體的底部，該排污口與排污管相連，且排污管經由 一泵與臥板壓濾機相連;在一級過濾板上端的罐體側壁上設有過濾板上端面配合的刮板 器，刮板器與設置在罐體外壁的推動氣缸的輸出端固定連接;在上述二級篩網的上方設有 反沖排管;在罐體的頂部設有一壓力表。

　　作為本實用新型更進一步的技術方案，一級過濾板的網眼直徑為3～6mm。

　　作為本實用新型更進一步的技術方案，二級篩網至少為一層，二級篩網的網眼直徑為 0.5～3mm。

　　作為本實用新型更進一步的技術方案，反沖排管由若干個并列設置的進水管和設置在 進水管下端部的噴灑頭構成。

　　與現有技術相比，本實用新型能夠有效的對硫酸法二氧化鈦生產過程中進入壓濾機的 前期物料進行分離過濾處理，將前期物料中的大顆粒雜質進行分層篩選，利用反沖洗排管 和刮板器進行快速清理，大大提高了后期處理速度和生產線設備的使用壽命、延長了維護 周期。
