申請日2015.09.22

　　公開(公告)日2015.12.02

　　IPC分類號C02F1/04; C02F9/10; C02F101/30; C02F101/16; C02F103/10

　　摘要

　　本發明公開了連續分離天然氣及頁巖氣開采廢水中低沸物的方法和裝置，所述裝置包括通過管路連接成循環體系的循環泵、加熱器、蒸發器和冷凝器，蒸發器包括蒸發罐和位于蒸發罐頂部的豎直分離段，蒸發罐的側壁上設置有進氣口且底壁上設置有出水口和罐底液出口，豎直分離段的頂部設置有出氣口和回液口且側壁上設置有物料進口，蒸發罐的內部設置有與出水口連接的中心導流管，蒸發罐上部設置有絲網傳質器;加熱器通過上循環管與蒸發罐的進氣口連接并且通過下循環管與蒸發罐的出水口連接，循環泵設置在下循環管上;冷凝器通過上回流管與豎直分離段的出氣口連接并且通過下回流管與豎直分離段的回液口連接，下回流管上設置有低沸物出口。

　　摘要附圖



　　權利要求書

　　1.一種連續分離天然氣及頁巖氣開采廢水中低沸物的裝置，其特征在于， 所述裝置包括通過管路連接成循環體系的循環泵、加熱器、蒸發器和冷凝器，

　　所述蒸發器包括蒸發罐和位于蒸發罐頂部的豎直分離段，所述蒸發罐的側 壁上設置有進氣口且底壁上設置有出水口和罐底液出口，所述豎直分離段的頂 部設置有出氣口和回液口且側壁上設置有物料進口，所述蒸發罐的內部設置有 與所述出水口連接的中心導流管，所述蒸發罐上部設置有絲網傳質器;

　　所述加熱器通過上循環管與所述蒸發罐的進氣口連接并且通過下循環管 與所述蒸發罐的出水口連接，所述循環泵設置在下循環管上;

　　所述冷凝器通過上回流管與所述豎直分離段的出氣口連接并且通過下回 流管與所述豎直分離段的回液口連接，所述下回流管上設置有低沸物出口。

　　2.根據權利要求1所述的連續分離天然氣及頁巖氣開采廢水中低沸物的 裝置，其特征在于，所述加熱器包括加熱室并且所述加熱室上設置有加熱蒸汽 進口和冷凝水出口，所述冷凝器包括冷凝室并且所述冷凝室上設置有冷卻水進 口、冷卻水出口和真空泵接口。

　　3.根據權利要求1所述的連續分離天然氣及頁巖氣開采廢水中低沸物的 裝置，其特征在于，所述蒸發罐的底壁上還設置有排污口，所述豎直分離段中 設置有多層塔板或填充有填料。

　　4.一種連續分離天然氣及頁巖氣開采廢水中低沸物的方法，其特征在于， 利用權利要求1至3中任一項所述的連續分離天然氣及頁巖氣開采廢水中低沸 物的裝置，其中，天然氣及頁巖氣開采廢水經所述裝置連續分離后，從所述低 沸物出口收集得到富集低沸物的罐頂液并從所述罐底液出口收集得到罐底液。

　　5.根據權利要求4所述的連續分離天然氣及頁巖氣開采廢水中低沸物的 方法，其特征在于，在對所述天然氣及頁巖氣開采廢水進行連續分離之前，先 對所述天然氣及頁巖氣開采廢水進行脫除鈣鎂和懸浮物的預處理，得到預處理 后的天然氣及頁巖氣開采廢水。

　　6.根據權利要求5所述的連續分離天然氣及頁巖氣開采廢水中低沸物的 方法，其特征在于，向所述天然氣及頁巖氣開采廢水中加入氫氧化鈉和碳酸鈉 混合沉淀脫除鈣鎂和懸浮物。

　　7.根據權利要求4所述的連續分離天然氣及頁巖氣開采廢水中低沸物的 方法，其特征在于，在連續分離的過程中，控制加熱器的加熱溫度為55～130 ℃，控制蒸發罐與豎直分離段的溫度為50～120℃，回流比為2:1～20:1。

　　8.根據權利要求4所述的連續分離天然氣及頁巖氣開采廢水中低沸物的 方法，其特征在于，所述方法還包括再將所述罐底液進行多效蒸發得到達標冷 凝水和鹽漿的步驟和將所述罐頂液回注或再處理的步驟，其中，回收或排放所 述達標冷凝水，脫水干燥所述鹽漿。

　　9.根據權利要求4所述的連續分離天然氣及頁巖氣開采廢水中低沸物的 方法，其特征在于，所述低沸物包括氨氮和易揮發有機物，所述易揮發有機物 以化學需氧量COD表示。

　　10.根據權利要求9所述的連續分離天然氣及頁巖氣開采廢水中低沸物的 方法，其特征在于，所述罐頂液中的低沸物含量占天然氣及頁巖氣開采廢水中 低沸物總量的90%以上。

　　說明書

　　連續分離天然氣及頁巖氣開采廢水中低沸物的方法和裝置

　　技術領域

　　本發明涉及天然氣及頁巖氣開采廢水處理的技術領域，更具體地講，涉及 一種連續分離天然氣及頁巖氣開采廢水中低沸物的方法和裝置。

　　背景技術

　　天然氣及頁巖氣開采過程中會產生大量廢水，由于與地下油氣藏及巖層長 期共存，這類廢水中一般都溶入或混入了大量石油類、可溶性鹽、懸浮物等組 分，為含鹽廢水。此外，在采氣及集輸過程中常需要加入泡排劑、緩蝕劑、阻 垢劑等化學助劑，使得采出水組成更加復雜和變化多端，并表現出石油類含量 高、易揮發性有機物含量高、懸浮物含量高和礦化度高等特點。如果直接排出 則會對井區周邊會造成極大污染。

　　國內對于含硫氣田采出水的零排放綜合處理主要借助于鹽化工專業的多 效蒸發除鹽工藝，初步形成了以蒸發為主體工藝的氣田采出水綜合處理技術路 線。

　　天然氣及頁巖氣開采廢水中最難處理的是包括大量有機物和氨氮的低沸 點物質(簡稱低沸物)。目前，國內對于高低沸物含量的含鹽廢水，尚無成熟 可靠的方法和裝置來處理完全。對于含鹽廢水，可以采用蒸發脫鹽的方法回收 利用廢水中的氯離子，但在天然氣及頁巖氣開采廢水的蒸發脫鹽過程中，大量 低沸點有機物和氨氮隨著蒸發進入冷凝水中，導致冷凝水不達標，不能排放更 不能回用。有的在前期采用氧化或其它方法去除有機物，但由于有機組分中低 沸點物質居多，進入蒸發脫鹽系統后，冷凝水中仍含有大量有機物和氨氮，無 法達標。

　　因此，亟需開發一種新的分離設備和分離方法，以將大量低沸點有機物和 氨氮從天然氣及頁巖氣開采廢水中分離出來。

　　發明內容

　　為了解決現有技術中存在的問題，本發明的目的是提供一種實現天然氣及 頁巖氣開采廢水中低沸物連續分離的方法和裝置。

　　本發明的一方面提供了一種連續分離天然氣及頁巖氣開采廢水中低沸物 的裝置，所述裝置包括通過管路連接成循環體系的循環泵、加熱器、蒸發器和 冷凝器，所述蒸發器包括蒸發罐和位于蒸發罐頂部的豎直分離段，所述蒸發 罐的側壁上設置有進氣口且底壁上設置有出水口和罐底液出口，所述豎直分離 段的頂部設置有出氣口和回液口且側壁上設置有物料進口，所述蒸發罐的內部 設置有與所述出水口連接的中心導流管，所述蒸發罐上部設置有絲網傳質器; 所述加熱器通過上循環管與所述蒸發罐的進氣口連接并且通過下循環管與所 述蒸發罐的出水口連接，所述循環泵設置在下循環管上;所述冷凝器通過上回 流管與所述豎直分離段的出氣口連接并且通過下回流管與所述豎直分離段的 回液口連接，所述下回流管上設置有低沸物出口。

　　根據本發明連續分離天然氣及頁巖氣開采廢水中低沸物的裝置的一個實 施例，所述加熱器包括加熱室并且所述加熱室上設置有加熱蒸汽進口和冷凝水 出口，所述冷凝器包括冷凝室并且所述冷凝室上設置有冷卻水進口、冷卻水出 口和真空泵接口。

　　根據本發明連續分離天然氣及頁巖氣開采廢水中低沸物的裝置的一個實 施例，所述蒸發罐的底壁上還設置有排污口，所述豎直分離段中設置有多層塔 板或填充有填料。

　　本發明的另一方面公開了一種連續分離天然氣及頁巖氣開采廢水中低沸 物的方法，利用上述連續分離天然氣及頁巖氣開采廢水中低沸物的裝置，其中， 天然氣及頁巖氣開采廢水經所述裝置連續分離后，從所述低沸物出口收集得到 富集低沸物的罐頂液并從所述罐底液出口收集得到罐底液。

　　根據本發明連續分離天然氣及頁巖氣開采廢水中低沸物的方法的一個實 施例，在對所述天然氣及頁巖氣開采廢水進行連續分離之前，先對所述天然氣 及頁巖氣開采廢水進行脫除鈣鎂和懸浮物的預處理，得到預處理后的天然氣及 頁巖氣開采廢水。

　　根據本發明連續分離天然氣及頁巖氣開采廢水中低沸物的方法的一個實 施例，向所述天然氣及頁巖氣開采廢水中加入氫氧化鈉和碳酸鈉混合沉淀脫除 鈣鎂和懸浮物。

　　根據本發明連續分離天然氣及頁巖氣開采廢水中低沸物的方法的一個實 施例，在連續分離的過程中，控制加熱器的加熱溫度為55～130℃，控制蒸發 罐與豎直分離段的溫度為50～120℃，回流比為2:1～20:1。

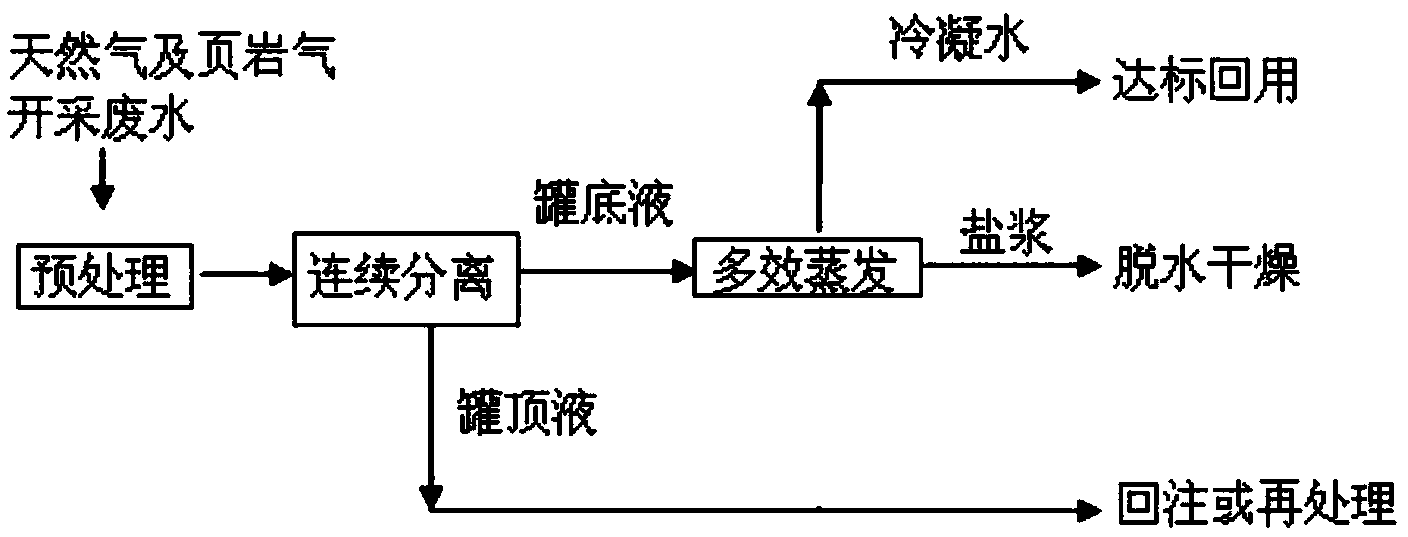

　　根據本發明連續分離天然氣及頁巖氣開采廢水中低沸物的方法的一個實 施例，所述方法還包括再將所述罐底液進行多效蒸發得到達標冷凝水和鹽漿的 步驟和將所述罐頂液回注或再處理的步驟，其中，回收或排放所述達標冷凝水， 脫水干燥所述鹽漿。

　　根據本發明連續分離天然氣及頁巖氣開采廢水中低沸物的方法的一個實 施例，所述低沸物包括氨氮和易揮發有機物，所述易揮發有機物以化學需氧量 COD表示。

　　根據本發明連續分離天然氣及頁巖氣開采廢水中低沸物的方法的一個實 施例，所述罐頂液中的低沸物含量(包括氨氮和易揮發有機物)占天然氣及頁 巖氣開采廢水中低沸物總量的90%以上。

　　與現有技術相比，本發明的有益效果包括：

　　(1)本發明中的裝置將現有技術中加熱和蒸發為一體的設備(中間進料、 底部加熱、頂部冷凝)改為蒸發罐和蒸發分離段外加熱強制循環和外冷凝的結 構，更有效地節能并進一步提高易揮發低沸點組分的回收，傳質過程的推動力 是氣體中氨的分壓與廢水中氨的濃度相當?shù)钠胶夥謮褐�間的差;同時將以前間 歇式分離低沸物的方式改為連續分離，更便于操作;

　　(2)本發明中的方法針對有機物和氨氮等低沸物含量較高的天然氣及頁 巖氣開采廢水采用預蒸餾的方式脫除低沸物，處理后的水可直接進入蒸發且冷 凝水達標后可排放或回用。
