申請日2015.08.26

　　公開(公告)日2015.12.02

　　IPC分類號C02F1/20; B01D3/38

　　摘要

　　一種廢水脫氨用汽提精餾U型塔板，所述塔板由中心的矩形傳質區、上下兩側的月牙形傳質區以及左右兩側的受液區和降液區構成，所述矩形傳質區由截面為橫向“U”型的長條形板體并列排布而成，所述相鄰板體間“U”型端部相互交錯并間隔設置，所述間隔構成氣流夾道，所述每塊板體的“U”型端的兩端均開設有進氣孔，進氣孔孔徑φ3-6mm，孔距8-22mm;所述受液區為與矩形傳質區邊緣“U”型板體構成的凹形槽體;所述降液區包括豎直設置于矩形傳質區另一邊緣“U”型板體的導流豎直板以及除沫板;所述月牙形傳質區包括兩塊截面為L型邊緣板以及一塊截面為“U”型的板體，所述L型邊緣板的豎直板扣于“U”型的板體的槽口內，兩者上下相互間隔構成氣流夾道。

　　權利要求書

　　1.一種廢水脫氨用汽提精餾U型塔板，所述塔板逐層設置于板式塔體內，其特征在于所述塔板由中心的矩形傳質區、上下兩側的月牙形傳質區以及左右兩側的受液區和降液區構成，所述矩形傳質區由截面為橫向“U”型的長條形板體并列排布而成，所述相鄰板體間“U”型端部相互交錯并間隔設置，所述間隔構成氣流夾道，所述每塊板體的“U”型端的兩端均開設有進氣孔，進氣孔孔徑φ3-6mm，孔距8-22mm;所述受液區為與矩形傳質區邊緣“U”型板體構成的凹形槽體;所述降液區包括豎直設置于矩形傳質區另一邊緣“U”型板體的導流豎直板以及除沫板;所述月牙形傳質區包括兩塊截面為L型邊緣板以及一塊截面為“U”型的板體，所述L型邊緣板的豎直板扣于“U”型的板體的槽口內，兩者上下相互間隔構成氣流夾道。

　　2.根據權利要求1所述的一種廢水脫氨用汽提精餾U型塔板，其特征在于相鄰上下塔板的上塔板的降液區對應下塔板的受液區。

　　3.根據權利要求1所述的一種廢水脫氨用汽提精餾U型塔板，其特征在于所述降液區的除沫板與受液區槽體底面相接近。

　　4.根據權利要求1所述的一種廢水脫氨用汽提精餾U型塔板，其特征在于相鄰上下塔板間距為250mm～650mm。

　　說明書

　　一種廢水脫氨用汽提精餾U型塔板

　　技術領域

　　本發明屬于化工分離設備領域，涉及化學工程中新型氣液傳質設備制作，尤其涉及篩孔塔的塔板。

　　背景技術

　　塔器是工業設備中最常用的的氣液傳質過程設備;常用的塔器按塔內件的結構分類，主要有板式塔和填料塔兩大類。由于篩孔型板式塔結構簡單，加工方便，易檢修且造價低，因此相對于填料塔在工業上應用更廣泛。但是傳統的篩孔塔板在大液量操作條件下板上液流不均勻，操作彈性小，板壓降大，容易結垢堵塞，這種塔板只能在很狹窄的范圍內操作，氣液略有波動或進料量需提高時，其塔板效率即下降。因此，開發新型的使液體在塔板上形成良好的流動，增強氣液傳質作用，減小塔板壓降;防止結垢堵塞的塔板顯得尤為重要。當前用于廢水脫氨的精餾塔中，以板式塔居多。傳統的篩孔塔板對在針對廢水脫氨時適應能力差，主要表現在板上液流不均勻，易結垢堵塞流通通道導致阻力過大;且這種塔板對負荷的波動較為敏感，氣液略有波動或進料量需提高時，其塔板效率下降明顯;當廢水中堿度較高或有機質濃度較高時，精餾過程中的泡沫會堵塞流通通道。而已有的S型高效導向符合篩孔塔板中的流道因S型設置，只能單側流動，效率有限。因此，爭對高濃度氨氮廢水，需要開發新型精餾塔板，使液體在塔板上形成良好的流動，增強氣液傳質作用，進一步降低塔板阻力;減輕甚至防止結垢堵塞塔板。

　　發明內容

　　本發明針對現有技術的不足，提供一種負荷適應性好抗波動能力強，能夠有效防止結垢堵塞塔板、防止泡沫堵塞流道，增加傳質有效區域面積，提高傳質效果，且構造簡單、制造方便、造價低廉、操作穩定的廢水脫氨用汽提精餾U型塔板。

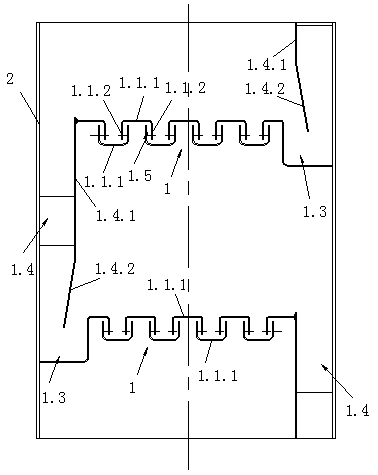

　　為實現本發明目的，提供了以下技術方案：一種廢水脫氨用汽提精餾U型塔板，所述塔板逐層設置于板式塔體內，其特征在于所述塔板由中心的矩形傳質區、上下兩側的月牙形傳質區以及左右兩側的受液區和降液區構成，所述矩形傳質區由截面為橫向“U”型的長條形板體并列排布而成，所述相鄰板體間“U”型端部相互交錯并間隔設置，所述間隔構成氣流夾道，所述每塊板體的“U”型端的兩端均開設有進氣孔，進氣孔孔徑φ3-6mm，孔距8-22mm;所述受液區為與矩形傳質區邊緣“U”型板體構成的凹形槽體;所述降液區包括豎直設置于矩形傳質區另一邊緣“U”型板體的導流豎直板以及除沫板;所述月牙形傳質區包括兩塊截面為L型邊緣板以及一塊截面為“U”型的板體，所述L型邊緣板的豎直板扣于“U”型的板體的槽口內，兩者上下相互間隔構成氣流夾道。

　　作為優選，相鄰上下塔板的上塔板的降液區對應下塔板的受液區。

　　作為優選，所述降液區的除沫板與受液區槽體底面相接近。

　　作為優選，相鄰上下塔板間距為250mm～650mm。

　　本發明的有益效果：塔板有效傳質區分為矩形傳質區和月牙形傳質區;矩形傳質區內塔板采用U型結構，再U型結構兩側均開有氣孔，使得U型結構兩側均可以充分傳質，傳質有效區得到充分利用，從而提高了處理能力和操作彈性;塔板在噴射狀態下操作，氣速較高，對顆粒、聚合物、污垢等雜質具有沖洗自凈能力，防止了塔板結垢堵塞問題;U型板的設計，使氣相沿氣流夾道通過，氣相阻力大部分來源于液膜，大大降低了塔板壓降，克服了傳統篩孔塔板的不足，且設備結構簡單，制造方便，操作彈性大，可廣泛用于大液量的化工分離操作。
