申請日2015.08.26

　　公開(公告)日2015.12.09

　　IPC分類號B01D29/35

　　摘要

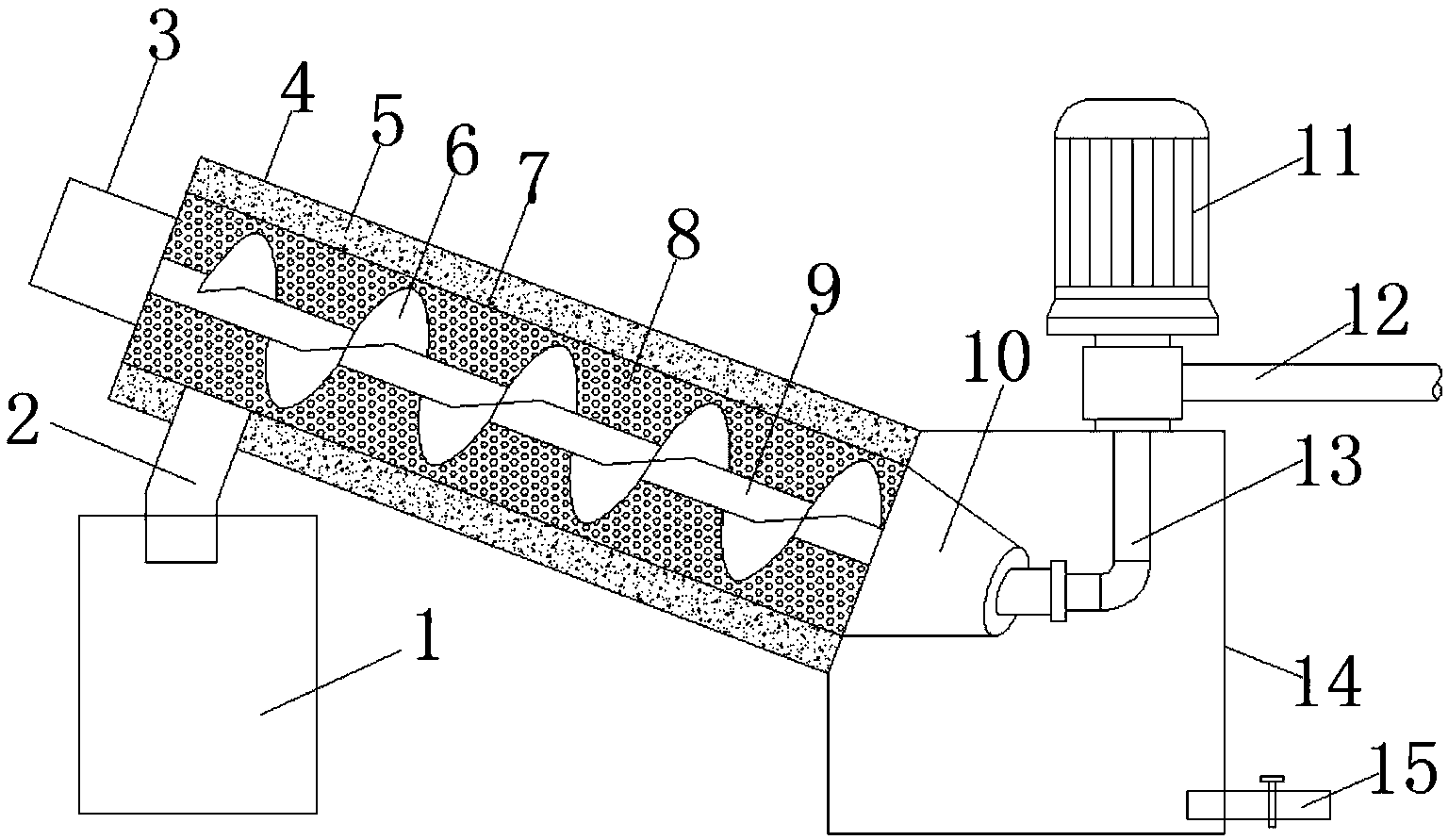

　　本實用新型公開了一種污水雜物濾除裝置，包括回流外筒、過濾濾芯、過濾內筒、螺桿、污水泵和儲水箱，所述儲水箱上方安裝有回流外筒，回流外筒內部焊接有過濾內筒，過濾內筒內壁上均勻設置有若干過濾孔，回流外筒與過濾內筒之間填充有過濾濾芯，所述過濾內筒內部設有螺桿，螺桿上焊接有螺旋槳葉，螺桿上方連接提升電機，所述過濾內筒上端安裝有雜物排出管，雜物排出管下方設置雜物桶，過濾內筒底部連接錐形的導液斗，導液斗通過進水管連接污水泵，所述一種污水雜物濾除裝置，有效清除污水中的雜物，大大降低人員的勞動力，過濾效果好，效率高，實現污水雜物不間斷濾除工作，無需停機清理雜物，且使用壽命長，安全可靠。

　　權利要求書

　　1.一種污水雜物濾除裝置，包括回流外筒、過濾濾芯、過濾內筒、螺桿、污水泵和 儲水箱，其特征在于，所述儲水箱上方安裝有回流外筒，回流外筒內部焊接有過濾內筒， 過濾內筒內壁上均勻設置有若干過濾孔，回流外筒與過濾內筒之間填充有過濾濾芯，所述 過濾內筒內部設有螺桿，螺桿上焊接有螺旋槳葉，所述螺桿上方連接提升電機，提升電機 安裝在回流外筒端部，所述過濾內筒上端安裝有雜物排出管，雜物排出管下方設置雜物桶， 所述過濾內筒底部連接錐形的導液斗，導液斗通過進水管連接污水泵，污水泵輸入端連接 污水管，儲水箱底部安裝有排液管。

　　2.根據權利要求1所述的一種污水雜物濾除裝置，其特征在于，所述回流外筒向上 傾斜設置。

　　3.根據權利要求1所述的一種污水雜物濾除裝置，其特征在于，所述回流外筒和過 濾內筒均為柱形結構。

　　4.根據權利要求1所述的一種污水雜物濾除裝置，其特征在于，所述回流外筒底部 連通儲水箱。

　　5.根據權利要求1所述的一種污水雜物濾除裝置，其特征在于，所述污水泵設置在儲 水箱的上端。

　　說明書

　　一種污水雜物濾除裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，具體是一種污水雜物濾除裝置。

　　背景技術

　　隨著城市建設的發展和人民生活水平的不斷提高，城鎮污水量與日俱增，各城鎮為了 保護和清潔水源，普遍建有污水處理廠，每日處理污水達數萬至數百萬噸。這部分污水雖 然經過粗、細格柵的過濾，將一定塊度的雜物清除出來，一些細小的碎渣和污水中的有機 質存曝氣氧化或厭氧發酵的過程中會絮凝成團而飄浮于水面，影響觀瞻，并且在和空氣接 觸繼續氧化的過程中散發出二惡英等有害氣體，影響環境空氣質量。通常各污水處理廠會 采用人工用帶把的網袋來清除雜物，但這種措施不是根本的解決辦法，費時費力，效率低， 通常的濾除雜物的設備常需要停機清理雜物，造成工作的不連續，影響工作效率。

　　實用新型內容

　　本實用新型的目的在于提供一種污水雜物濾除裝置，以解決上述背景技術中提出的問 題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種污水雜物濾除裝置，包括回流外筒、過濾濾芯、過濾內筒、螺桿、污水泵和儲水 箱，所述儲水箱上方安裝有回流外筒，回流外筒內部焊接有過濾內筒，過濾內筒內壁上均 勻設置有若干過濾孔，回流外筒與過濾內筒之間填充有過濾濾芯，所述過濾內筒內部設有 螺桿，螺桿上焊接有螺旋槳葉，所述螺桿上方連接提升電機，提升電機安裝在回流外筒端 部，所述過濾內筒上端安裝有雜物排出管，雜物排出管下方設置雜物桶，所述過濾內筒底 部連接錐形的導液斗，導液斗通過進水管連接污水泵，污水泵輸入端連接污水管，儲水箱 底部安裝有排液管。

　　作為本實用新型進一步的方案：所述回流外筒向上傾斜設置。

　　作為本實用新型進一步的方案：所述回流外筒和過濾內筒均為柱形結構。

　　作為本實用新型進一步的方案：所述回流外筒底部連通儲水箱。

　　作為本實用新型進一步的方案：所述污水泵設置在儲水箱的上端。

　　與現有技術相比，本實用新型的有益效果是：所述一種污水雜物濾除裝置，結構簡單， 使用和安裝方便，有效清除污水中的雜物，大大降低人員的勞動力，過濾效果好，效率高， 實現污水雜物不間斷濾除工作，無需停機清理雜物，且使用壽命長，安全可靠。
