申請日2015.08.26

　　公開(公告)日2015.12.23

　　IPC分類號B01D33/11; B01D33/46; B01D33/76; B01D33/067

　　摘要

　　本發明公開了一種污水調節池的印染廢水進水過濾裝置，包括機架，該機架上轉動安裝有濾筒，濾筒上設置有若干個濾孔，該濾筒由旋轉動力裝置驅動，濾筒的一端為進水端，另一端為出渣端，所述機架上固定有貫穿濾筒的刮刀，該刮刀與濾筒的內壁頂部配合，所述濾筒內設置有將刮刀刮落的雜質導出的導渣裝置。該過濾裝置實現了印染廢水進水的自動過濾，提高了過濾效果，同時，過濾后的殘渣可以自動導出，減少了勞動強度。

　　權利要求書

　　1.一種污水調節池的印染廢水進水過濾裝置，其特征在于：包括機 架，該機架上轉動安裝有濾筒，濾筒上設置有若干個濾孔，該濾筒由旋 轉動力裝置驅動，濾筒的一端為進水端，另一端為出渣端，所述機架上 固定有貫穿濾筒的刮刀，該刮刀與濾筒的內壁頂部配合，所述濾筒內設 置有將刮刀刮落的雜質導出的導渣裝置。

　　2.如權利要求1所述的一種污水調節池的印染廢水進水過濾裝置， 其特征在于：所述濾筒的兩端外周分別設置有圓環形的第一凸軌和第二 凸軌，所述機架上設置有分別支撐第一凸軌和第二凸軌的第一凹軌座和 第二凹軌座，所述第一凹軌座和第二凹軌座結構相同，第一凸軌設置于 第一凹軌座上，第二凸軌設置于第二凹軌座上。

　　3.如權利要求2所述的一種污水調節池的印染廢水進水過濾裝置， 其特征在于：所述第一凹軌座包括第一下凹軌座和第一上凹軌座，所述 第一下凹軌座固定于機架上且位于濾筒的下方，該第一下凹軌座設置有 成半圓弧狀的第一下凹軌，所述第一上凹軌座可拆卸固定于機架上，該 上第一上凹軌座上設置有與第一下凹軌同心配合的第一上凹軌，該第一 上凹軌成圓弧狀且圓弧中心角度為100-140°。

　　4.如權利要求3所述的一種污水調節池的印染廢水進水過濾裝置， 其特征在于：所述導渣裝置包括設置于濾筒內的傾斜的導渣板，該導渣 板的高端與濾筒的進水端對應，所述導渣板的低端從濾筒的出渣端伸 出。

　　5.如權利要求4所述的一種污水調節池的印染廢水進水過濾裝置， 其特征在于：所述導渣板為一塊弧形的導渣板，該導渣板的低端下方設 置有收集桶。

　　6.如權利要求5所述的一種污水調節池的印染廢水進水過濾裝置， 其特征在于：所述旋轉動力裝置驅動包括固定于機架上的減速電機，該 減速電機的輸出軸設置有主動齒輪，濾筒的外周設置有與主動齒輪嚙合 的從動齒圈。

　　7.如權利要求6所述的一種污水調節池的印染廢水進水過濾裝置， 其特征在于：所述刮刀的刀尖與濾筒的內壁頂部之間的間隙為 1.5-2.5mm，該刮刀在旋轉上右側設置有導料斜面。

　　8.如權利要求7所述的一種污水調節池的印染廢水進水過濾裝置， 其特征在于：所述濾孔包括若干個圓柱濾孔和若干個圓臺濾孔，該圓柱 濾孔和圓臺濾孔相互錯開間隔布置，所述圓臺濾孔的小孔端處于濾筒的 內側，且圓臺濾孔的小孔直徑與圓柱濾孔的直徑相同。

　　說明書

　　一種污水調節池的印染廢水進水過濾裝置

　　技術領域

　　本發明涉及一種進水過濾裝置，特別是指一種污水調節池的印染廢 水進水過濾裝置。

　　背景技術

　　污水處理廠處理的廢水種類比較多，而印染廢水是污水處理廠所主 要處理的污水，而印染廢水中存在大量的固體殘渣，例如一些印染纖維 等，這些在進入到污水處理廠的污水調節池之前需要過濾，而目前的過 濾方式非常簡單，就是利用一個柵網過濾，這種除渣的自動化程度不高， 或者除渣效果不佳，使得操作強度高、排出廢水含渣較多導致泵或管道 堵塞等情況出現，而過濾后的殘渣附著在柵網上比較難清理，故必須采 取更有效的方式來解決這樣的問題。

　　發明內容

　　本發明所要解決的技術問題是：提供一種污水調節池的印染廢水 進水過濾裝置，該過濾裝置實現了印染廢水進水的自動過濾，提高了過 濾效果，同時，過濾后的殘渣可以自動導出，減少了勞動強度。

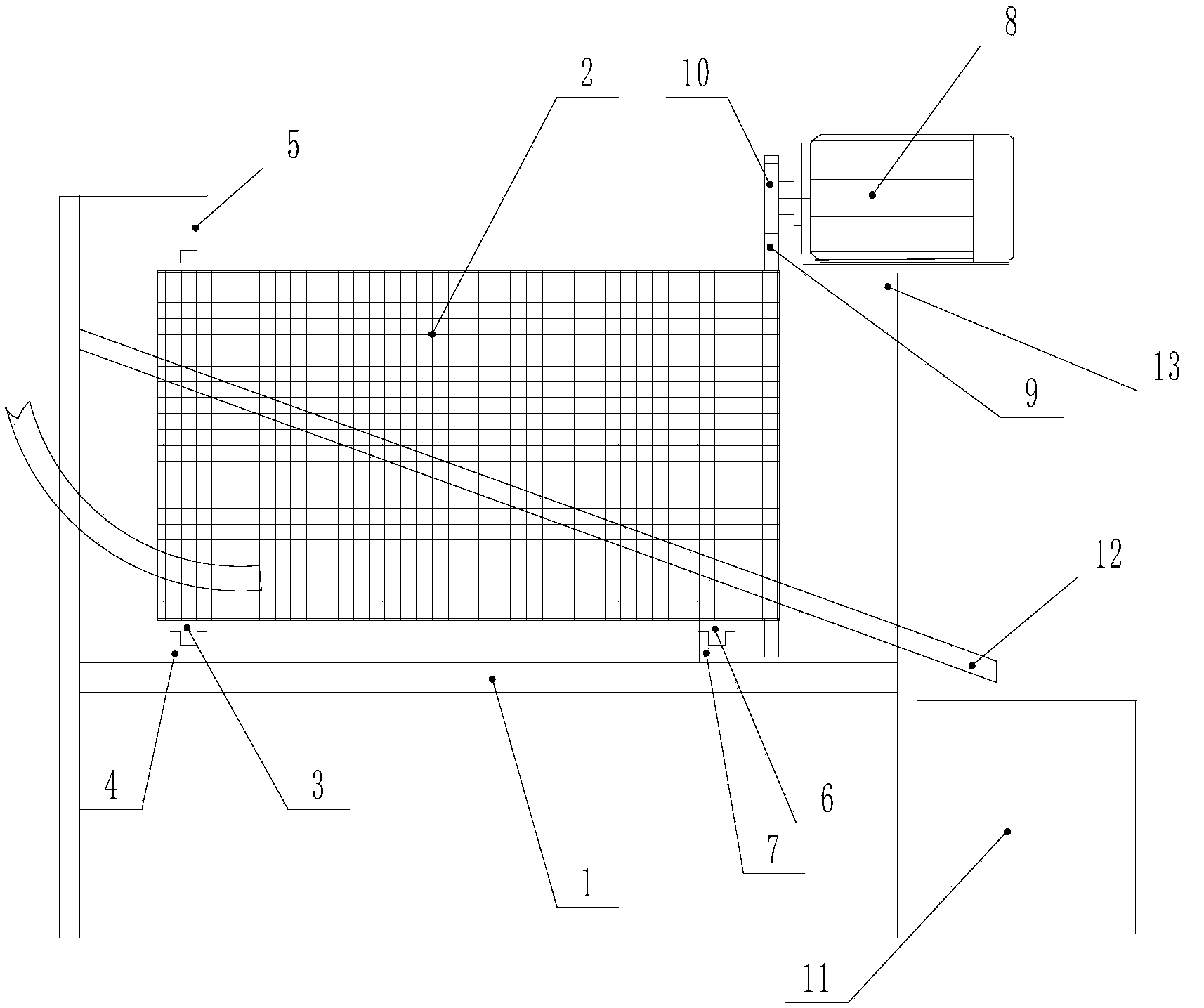

　　為解決上述技術問題，本發明的技術方案是：一種污水調節池的印 染廢水進水過濾裝置，包括機架，該機架上轉動安裝有濾筒，濾筒上設 置有若干個濾孔，該濾筒由旋轉動力裝置驅動，濾筒的一端為進水端， 另一端為出渣端，所述機架上固定有貫穿濾筒的刮刀，該刮刀與濾筒的 內壁頂部配合，所述濾筒內設置有將刮刀刮落的雜質導出的導渣裝置。

　　作為一種優選的方案，所述濾筒的兩端外周分別設置有圓環形的第 一凸軌和第二凸軌，所述機架上設置有分別支撐第一凸軌和第二凸軌的 第一凹軌座和第二凹軌座，所述第一凹軌座和第二凹軌座結構相同，第 一凸軌設置于第一凹軌座上，第二凸軌設置于第二凹軌座上。

　　作為一種優選的方案，所述第一凹軌座包括第一下凹軌座和第一上 凹軌座，所述第一下凹軌座固定于機架上且位于濾筒的下方，該第一下 凹軌座設置有成半圓弧狀的第一下凹軌，所述第一上凹軌座可拆卸固定 于機架上，該上第一上凹軌座上設置有與第一下凹軌同心配合的第一上 凹軌，該第一上凹軌成圓弧狀且圓弧中心角度為100-140°。

　　作為一種優選的方案，所述導渣裝置包括設置于濾筒內的傾斜的導 渣板，該導渣板的高端與濾筒的進水端對應，所述導渣板的低端從濾筒 的出渣端伸出。

　　作為一種優選的方案，所述導渣板為一塊弧形的導渣板，該導渣板 的低端下方設置有收集桶。

　　作為一種優選的方案，所述旋轉動力裝置驅動包括固定于機架上的 減速電機，該減速電機的輸出軸設置有主動齒輪，濾筒的外周設置有與 主動齒輪嚙合的從動齒圈。

　　作為一種優選的方案，所述刮刀的刀尖與濾筒的內壁頂部之間的間 隙為1.5-2.5mm，該刮刀在旋轉上右側設置有導料斜面。

　　作為一種優選的方案，所述濾孔包括若干個圓柱濾孔和若干個圓臺 濾孔，該圓柱濾孔和圓臺濾孔相互錯開間隔布置，所述圓臺濾孔的小孔 端處于濾筒的內側，且圓臺濾孔的小孔直徑與圓柱濾孔的直徑相同。

　　采用了上述技術方案后，本發明的效果是：由于該機架上轉動安裝 有濾筒，濾筒上設置有若干個濾孔，該濾筒由旋轉動力裝置驅動，濾筒 的一端為進水端，另一端為出渣端，所述機架上固定有貫穿濾筒的刮刀， 該刮刀與濾筒的內壁頂部配合，所述濾筒內設置有將刮刀刮落的雜質導 出的導渣裝置，因此，印染廢水進入到濾筒中，污水則從濾孔中流出， 而殘渣，如紡織纖維、毛發等存留于濾孔中，由于濾筒始終在旋轉，附 著在濾筒上的殘渣就被刮刀刮落，然后通過導渣裝置導出，這樣，該過 濾裝置可以實現殘渣的自動導出，減少勞動強度。

　　又由于所述濾筒的兩端外周分別設置有圓環形的第一凸軌和第二 凸軌，所述機架上設置有分別支撐第一凸軌和第二凸軌的第一凹軌座和 第二凹軌座，所述第一凹軌座和第二凹軌座結構相同，第一凸軌設置于 第一凹軌座上，第二凸軌設置于第二凹軌座上。該濾筒安裝牢固并能可 靠轉動。

　　又由于所述第一凹軌座包括第一下凹軌座和第一上凹軌座，所述第 一下凹軌座固定于機架上且位于濾筒的下方，該第一下凹軌座設置有成 半圓弧狀的第一下凹軌，所述第一上凹軌座可拆卸固定于機架上，該上 第一上凹軌座上設置有與第一下凹軌同心配合的第一上凹軌，該第一上 凹軌成圓弧狀且圓弧中心角度為100-140°。該結構合理，濾筒的安裝 非常方便，濾筒被約束在第一下凹軌座和第一上凹軌座之間，不易出現 脫軌現象。

　　又由于所述導渣裝置包括設置于濾筒內的傾斜的導渣板，該導渣板 的高端與濾筒的進水端對應，所述導渣板的低端從濾筒的出渣端伸出。 該導渣裝置結構簡單，導渣快速。

　　又由于所述濾孔包括若干個圓柱濾孔和若干個圓臺濾孔，該圓柱濾 孔和圓臺濾孔相互錯開間隔布置，所述圓臺濾孔的小孔端處于濾筒的內 側，且圓臺濾孔的小孔直徑與圓柱濾孔的直徑相同，該濾孔不但可以滿 足殘渣的過濾，而且污水的流出非�？焖�，殘渣不易進入濾孔中堵塞。
