申請日2015.08.26

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/14; C02F9/02

　　摘要

　　本實用新型公開了一種污水二次初級處理裝置，包括沉淀池、柱式上層取水裝置、二級污水處理池和彎曲通道，所述沉淀池在豎直方向高度高于二級污水處理池;所述沉淀池內陣列設有若干柱式上層取水裝置，柱式上層取水裝置包括柱壁部、浮球施力部和止水曲桿部;其中，浮球施力部與止水曲桿部沿柱式上層取水裝置的中軸線連續等距布置;所述柱壁部由橡膠止水環、上部溢流孔、球殼形頂蓋、進水孔和出水口組成;所述沉淀池的一級出水管通過成彎曲通道與二級污水處理池的二級進水管連接，彎曲通道上設有“V"型的沉淀部;本實用新型無需人工操作，省時省力效率高，結構簡單，設計合理，易于實施。

　　權利要求書

　　1.一種污水二次初級處理裝置，包括沉淀池、柱式上層取水裝置、二級污水處理池和彎曲通道，其特征在于，所述沉淀池在豎直方向高度高于二級污水處理池;所述沉淀池內陣列設有若干柱式上層取水裝置，柱式上層取水裝置包括柱壁部、浮球施力部和止水曲桿部;其中，浮球施力部與止水曲桿部沿柱式上層取水裝置的中軸線連續等距布置;所述柱壁部由橡膠止水環、上部溢流孔、球殼形頂蓋、進水孔和出水口組成;所述浮球施力部由浮球、連桿和施力盤組成，浮球呈球形或橢球形;所述止水曲桿部由曲桿、止水塞、固定鉸支和環形曲柄組成;所述沉淀池左端上部設有一級進水管，沉淀池右端下部設有一級出水管，沉淀池底部設有抽污泥管，二級污水處理池左端上部設有二級進水管，二級污水處理池右端下部設有二級出水管;所述沉淀池的一級出水管通過成彎曲通道與二級污水處理池的二級進水管連接，彎曲通道上設有“V"型的沉淀部，沉淀部的底部設有排泥管。

　　2.根據權利要求1所述的污水二次初級處理裝置，其特征在于，所述施力盤呈上小下大的扁圓臺狀。

　　3.根據權利要求1所述的污水二次初級處理裝置，其特征在于，所述一級進水管和二級出水管上設有均設有閥門。

　　說明書

　　一種污水二次初級處理裝置

　　技術領域

　　本實用新型涉及污水處理設備領域，具體是一種污水二次初級處理裝置。

　　背景技術

　　水資源是人類生產生活的最關鍵資源，可是如今，生態環境遭到嚴重破壞，水體污染 嚴重，水資源的保護和水污染的治理成為現代社會最關注的問題。對于在水資源短缺，水 污染又嚴重的情況下，需要對被污染的水進行處理，使這些被污染的水處理后能重新被利 用�，F(xiàn)有技術在對污水分級處理時，一級和二級處理連接一體，或一級處理完成的污水直 接進入二級處理，中間無過渡處理連接，一級物理處理后污水中殘留的懸浮或可沉淀的固 體物質會隨污水進入二級處理，影響二級或三級處理效果，降低后級污水處理設備壽命， 同時影響污水處理后排放水的質量。

　　實用新型內容

　　本實用新型的目的在于提供一種污水二次初級處理裝置，以解決上述背景技術中提出 的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

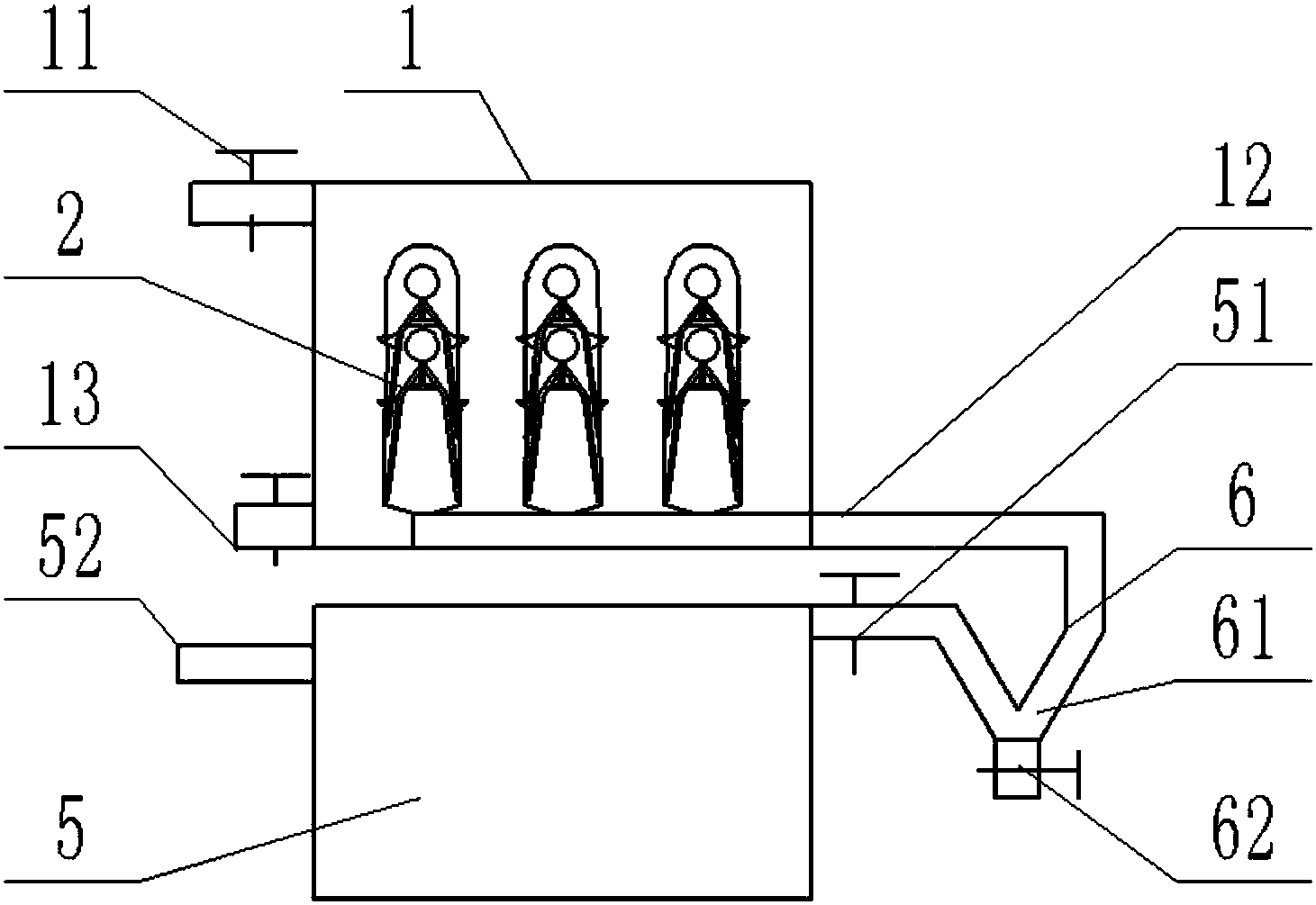

　　一種污水二次初級處理裝置，包括沉淀池、柱式上層取水裝置、二級污水處理池和彎 曲通道，所述沉淀池在豎直方向高度高于二級污水處理池;所述沉淀池內陣列設有若干柱 式上層取水裝置，柱式上層取水裝置包括柱壁部、浮球施力部和止水曲桿部;其中，浮球 施力部與止水曲桿部沿柱式上層取水裝置的中軸線連續等距布置;所述柱壁部由橡膠止水 環、上部溢流孔、球殼形頂蓋、進水孔和出水口組成;所述浮球施力部由浮球、連桿和施 力盤組成，浮球呈球形或橢球形;所述止水曲桿部由曲桿、止水塞、固定鉸支和環形曲柄 組成;所述沉淀池左端上部設有一級進水管，沉淀池右端下部設有一級出水管，沉淀池底 部設有抽污泥管二級污水處理池左端上部設有二級進水管，二級污水處理池右端下部設有 二級出水管;所述沉淀池的一級出水管通過成彎曲通道與二級污水處理池的二級進水管連 接，彎曲通道上設有“V"型的沉淀部，沉淀部的底部設有排泥管。

　　進一步的，所述施力盤呈上小下大的扁圓臺狀。

　　進一步的，所述一級進水管和二級出水管上設有均設有閥門。

　　與現有技術相比，本實用新型的柱式上層取水裝置始終保證抽取上層水，可以根據水 位自動抽取上層水，節約空間，便與布置;此裝置外觀呈柱式，浮球等裝置均布置在柱內， 在使用時節省體積和空間，只需要相少的傘間即可守獎;沉淀池在豎直方向高度高于二級 污水處理池，污水在自身重力作用下，就可以通過彎曲通道進入二級污水處理池，避免額 外的排水增壓設備，降低生產成本，無需人工操作，省時省力效率高，結構簡單，設計合 理，易于實施。
