申請日2015.08.26
公開(公告)日2015.12.23
IPC分類號C02F3/32; C02F3/30; C02F3/34
摘要
本發明提供一種一體式復合立體人工濕地系統和污水處理方法，該系統包括具有隔水功能的濕地床體和建造在該濕地床體內部空間的表流池和潛流池，所述的表流池種植有凈水植物，該表流池還設置有進水裝置;所述的表流池和潛流池通過中水集布水裝置連接;潛流池設有凈水排出裝置。其中，濕地床體內部空間上部為表流池，下部為潛流池;所述的表流池和潛流池分別填充有表流池基質和潛流池基質，其中，表流池基質用于固定凈水植物的根系并附著好氧、兼氧微生物;潛流池基質用于附著缺氧、厭氧微生物以及反硝化細菌。本發明提供的污水處理方法是采用上述濕地，使污水得到凈化。本發明具有占地面積小，出水水質好等優點。
權利要求書
1.一種一體式復合立體人工濕地系統，包括具有隔水功能的濕地床體和建造在該濕地床體內部空間的表流池和潛流池，所述的表流池種植有凈水植物，該表流池還設置有進水裝置，用于引入污水;所述的表流池和潛流池通過中水集布水裝置連接;潛流池設有凈水排出裝置，用于將處理后的凈水排出，其特征在于，
所述的濕地床體內部空間上部為表流池，下部為潛流池;所述的表流池和潛流池分別填充有表流池基質和潛流池基質，其中，表流池基質用于固定所述凈水植物的根系及附著好氧、兼氧微生物，使表流池形成表流濕地，潛流池基質用于附著缺氧、厭氧微生物以及反硝化細菌，使?jié)摿鞒匦纬蓾摿鳚竦�，所述的表流池基質和潛流池基質相接觸形成了表流濕地與潛流濕地的接觸面。
2.根據權利要求1所述的一體式復合立體人工濕地系統，其特征在于，所述的進水裝置由進水管和與之連通的進水布水管組成，所述的進水布水管上開設有若干個布水孔，能夠?qū)⑽鬯鶆虻匾氡砹鳚竦亍?/P>
3.根據權利要求1所述的一體式復合立體人工濕地系統，其特征在于，所述的中水集布水裝置包括表流集水管、中水輸送管和中水布水管，所述的表流集水管設置在表流池與布水管相對的一端，該表流集水管上開有若干個用于收集經表流濕地處理后形成的中水的集水孔，該集水孔的水平位置低于所述的進水布水管上開設的布水孔的位置;所述的表流集水管通過中水輸送管與所述的中水布水管連通，所述的中水布水管由一根輸入管和若干根與輸入管連通并埋設于潛流濕地中的輸出支管組成，所述的輸出支管上開有若干中水布水孔。
4.根據權利要求3所述的一體式復合立體人工濕地系統，其特征在于，所述的中水輸送管上開有一個取水口，在該取水口上方的中水輸送管上還設置有調節閥，用于調節中水流量;所述的取水口還設置有流量計和能夠封閉取水口的密封閥。
5.根據權利要求1所述的一體式復合立體人工濕地系統，其特征在于，所述的凈水排出裝置是設置在潛流池的底部的凈水集水管，該凈水集水管上開有若干凈水收集口，用于收集經潛流濕地處理后的凈水;所述的凈水集水管的一端穿過濕地床體，并能夠通過開設于其上的凈水出口將凈水排出。
6.根據權利要求5所述的一體式復合立體人工濕地系統，其特征在于，在所述凈水出口設置有動力泵，能夠?qū)羲蜃詠?lái)水反向泵入潛流池。
7.根據權利要求1所述的一體式復合立體人工濕地系統，其特征在于，所述的表流池基質和潛流池基質為碎石、石英砂、粉煤灰、高爐渣、鵝卵石中的一種或任意兩種以上組合。
8.根據權利要求1所述的一體式復合立體人工濕地系統，其特征在于，所述的凈水植物為蘆葦、水蔥、香蒲中的一種或任意兩種以上組合。
9.根據權利要求7所述的一體式復合立體人工濕地系統，其特征在于，所述的表流池基質和潛流池基質均為碎石，其填充厚度之比為1：2。
10.一種污水處理方法，其特征在于，利用權利要求1-9所述的任一一體式復合立體人工濕地系統對污水進行處理，包括如下步驟：
1)將預處理后的污水導入表流濕地，讓污水在其中流動，使污水中的固體懸浮物被表流池基質和凈水植物截留;所述的表流池基質和凈水植物根系上負載的微生物通過發生厭氧反應、兼氧和好氧反應、植物降解反應以及植物根系和表流池基質之間形成的生物膜發生的降解反應來去除污水中的有機物、氮和磷;
2)經過表流濕地處理形成的中水在重力作用下滲透或通過中水集布水裝置輸送到潛流濕地，調節通過中水集布水裝置輸入到潛流濕地的中水量和通過表流濕地與潛流濕地的接觸面滲透輸入潛流濕地的中水量的比例，以實現對污水在表流濕地停留時間的調整和對進入潛流濕地中水中污染物含量的調節;在潛流池的厭氧和缺氧環境中，潛流池基質表面上負載的缺氧和厭氧的微生物通過厭氧呼吸作用去除中水含有的有機物;潛流池中的反硝化細菌通過反硝化作用將氮降解;潛流池基質吸附并沉淀污水中的磷和固體懸浮物;凈水外排。
說明書
一種一體式復合立體人工濕地系統及污水處理方法
技術領域
本發明屬于污水處理技術領域，具體涉及一種一體式復合立體人工濕地及污水處理方法。
背景技術
在我國城鎮發展過程中，市政污水處理系統將指定排污范圍內的污水收集后，由城市污水管網輸送到污水處理廠進行集中處理。但是，在我國農村等較為偏遠的地區發展還相對滯后，目前這些地方的生活污水的處理沒有得到較好的解決，然而要將這些地方的生活污水全部收集到污水處理廠，將會花費高昂的污水管道建設費用。同時，當今社會面臨著水資源短缺的問題，污水的回收與再利用必然會成為成為污水處理技術關注的重點。污水在管網中輸送的過程會導致污水的滲漏，而未經處理的污水滲漏到自然環境中，不僅對環境造成了污染，也對水資源的回收利用和水資源的可持續發展是極為不利的。所以將污水進行就地處理和回用，是目前積極倡導的污水處理模式。
穩定塘是一種天然的低成本污水處理方式，它利用細菌和藻類的共同作用來完成凈化水體的目的，具有投資運行費用小、運行維護簡單等特點，但是也有一些無法避免的弊端，如占地面積大、受季節和環境的影響大、易散發惡臭和滋生蚊蟲等，對周圍環境造成不良影響。
地下滲濾系統是人為構造的一種土地處理系統，它利用微生物和植物之間的相互作用，通過化學物理等途徑降解污染物，具有投資費用小，出水水質好等特點。但是，地下滲濾系統也有不能解決的問題，如占地面積大、維護不當污染地下水體等。
人工濕地是由人工建造的生態系統，具有處理效果好，投資費用小，技術工藝簡單等特點。它利用系統中的植物、微生物和基質等相互作用，在生物-化學-物理的三重作用下達到凈化水體的目的。人工濕地充分發揮了系統中各組成部分的潛力，避免造成污水的二次污染，達到了環境和經濟的雙重效益。但是人工濕地也有占地面積大、進水負荷小、容易堵塞、運行周期短、處理效果不穩定等缺點，同時容易受到溫度和季節的影響。
發明內容
針對現有技術存在的上述不足，本發明的目的在于提供一種占地面積小、不易淤堵的的一體式復合立體人工濕地系統及污水處理方法，能夠有效解決穩定塘存在的有機負荷低、地下滲濾系統可能會污染地下水體的問題，也解決了人工濕地占地面積大、容易堵塞、運行周期短和運行不穩定的問題。達到了人工濕地占地面積小，出水水質好的效果。
為了實現上述目的，本發明采用的技術方案如下：

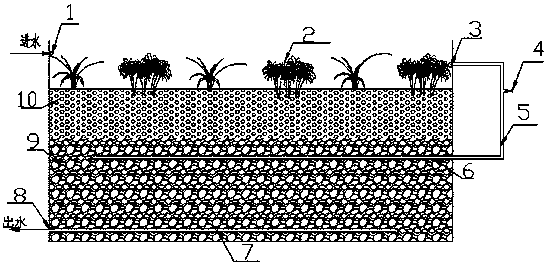

一種一體式復合立體人工濕地系統，包括具有隔水功能的濕地床體和建造在該濕地床體內部空間的表流池和潛流池，所述的表流池種植有凈水植物，該表流池還設置有進水裝置，用于引入污水;所述的表流池和潛流池通過中水集布水裝置連接;潛流池設有凈水排出裝置，用于將處理后的凈水排出，其特征在于，所述的濕地床體內部空間上部為表流池，下部為潛流池;所述的表流池和潛流池分別填充有表流池基質和潛流池基質，其中，表流池基質用于固定所述凈水植物的根系及附著好氧、兼氧微生物，使表流池形成表流濕地，潛流池基質用于附著缺氧、厭氧微生物以及反硝化細菌，使?jié)摿鞒匦纬蓾摿鳚竦�，所述的表流池基質和潛流池基質相接觸形成了表流濕地與潛流濕地的接觸面。
進一步地，所述的進水裝置由進水管和與之連通的進水布水管組成，所述的進水布水管上開設有若干個布水孔，能夠?qū)⑽鬯鶆虻匾氡砹鳚竦亍?/P>
進一步地，所述的中水集布水裝置包括表流集水管、中水輸送管和中水布水管，所述的表流集水管設置在表流池與布水管相對的一端，該表流集水管上開有若干個用于收集經表流濕地處理后形成的中水的集水孔，該集水孔的水平位置低于所述的進水布水管上開設的布水孔的位置;所述的表流集水管通過中水輸送管與所述的中水布水管連通，所述的中水布水管由一根輸入管和若干根與輸入管連通并埋設于潛流濕地中的輸出支管組成，所述的輸出支管上開有若干中水布水孔。
進一步地，所述的中水輸送管上開有一個取水口，在該取水口上方的中水輸送管上還設置有調節閥，用于調節中水流量;所述的取水口還設置有流量計和能夠封閉取水口的密封閥。
進一步地，所述的凈水排出裝置是設置在潛流池的底部的凈水集水管，該凈水集水管上開有若干凈水收集口，用于收集經潛流濕地處理后的凈水;所述的凈水集水管的一端穿過濕地床體，并能夠通過開設于其上的凈水出口將凈水排出。
進一步地，在所述凈水出口設置有動力泵，能夠?qū)羲蜃詠?lái)水反向泵入潛流池。
進一步地，所述的表流池基質和潛流池基質為碎石、石英砂、粉煤灰、高爐渣、鵝卵石中的一種或任意兩種以上組合。
進一步地，所述的凈水植物為蘆葦、水蔥、香蒲中的一種或任意兩種以上組合。
進一步地，所述的表流池基質和潛流池基質均為碎石，其填充厚度之比為1：2。
一種污水處理方法，利用上述一體式復合立體人工濕地系統對污水進行處理，包括如下步驟：
1)將預處理后的污水導入表流濕地，讓污水在其中流動，使污水中的固體懸浮物被表流池基質和凈水植物截留;所述的表流池基質和凈水植物根系上負載的微生物通過發生厭氧反應、兼氧和好氧反應、植物降解反應以及植物根系和表流池基質之間形成的生物膜發生的降解反應來去除污水中的有機物、氮和磷;
2)經過表流濕地處理形成的中水在重力作用下滲透或通過中水集布水裝置輸送到潛流濕地，調節通過中水集布水裝置輸入到潛流濕地的中水量和通過表流濕地與潛流濕地的接觸面滲透輸入潛流濕地的中水量的比例，以實現對污水在表流濕地停留時間的調整和對進入潛流濕地中水中污染物含量的調節;在潛流池的厭氧和缺氧環境中，潛流池基質表面上負載的缺氧和厭氧的微生物通過厭氧呼吸作用去除中水含有的有機物;潛流池中的反硝化細菌通過反硝化作用將氮降解;潛流池基質吸附并沉淀污水中的磷和固體懸浮物;凈水外排。
與現有的技術相比，本發明具有如下有益效果：
1、本發明作為一種實用高效的污水處理和再利用技術，有機負荷高，出水SS低，占地面積大大減小，解決了傳統人工濕地占地面積大，淤泥堵塞等部分問題，延長了人工濕地的運行周期，提高了人工濕地去除效率。
2、本發明結構簡單，投資費用小，處理效果好，處理能耗低，運行方便，能美化環境，是一種高效低成本的污水處理技術。
