申請日2015.09.22
公開(公告)日2016.01.20
IPC分類號C02F11/00; B01F7/18; B01D21/02; B01D21/28
摘要
本實用新型公開一種污泥除砂制漿裝置,包括泥砂儲槽,泥砂儲槽底部設有泥砂輸送器,泥砂輸送器出口設于制漿除砂器內,制漿除砂器底部安裝有斜底板,斜底板上連接除砂輸送器進口,除砂輸送器下部與制漿除砂器側壁相連接,除砂輸送器上部設有除砂輸送器出口,制漿除砂器中部安裝有攪拌動力機構,攪拌動力機構包括電機、減速箱和驅動軸,攪拌動力機構的驅動軸上部安裝有上層攪拌槳,攪拌動力機構的驅動軸下部安裝有底層攪拌槳,制漿除砂器側壁上部安裝有泥漿出口。相對現有技術,本實用新型結構緊湊,占地面積小,能夠連續進出料并且可控性高。

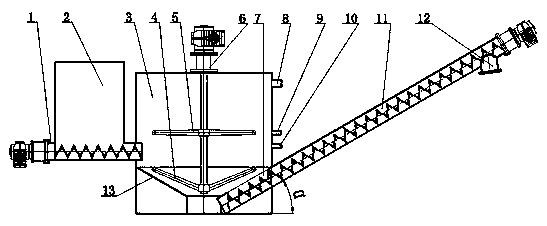

摘要附圖
權利要求書
1.一種污泥除砂制漿裝置,包括泥砂輸送器、泥砂儲槽、制漿除砂器、底層攪拌槳、上層攪拌槳、攪拌動力機構、除砂輸送器進口、泥漿出口、除砂輸送器、除砂輸送器出口以及斜底板,其特征在于,泥砂儲槽底部設有泥砂輸送器,泥砂輸送器出口設于制漿除砂器內,制漿除砂器底部安裝有斜底板,斜底板上連接除砂輸送器進口,除砂輸送器下部與制漿除砂器側壁相連接,除砂輸送器上部設有除砂輸送器出口,制漿除砂器中部安裝有攪拌動力機構,攪拌動力機構包括電機、減速箱和驅動軸,攪拌動力機構的驅動軸上部安裝有上層攪拌槳,攪拌動力機構的驅動軸下部安裝有底層攪拌槳,制漿除砂器側壁上部安裝有泥漿出口。
2.根據權利要求1所述的污泥除砂制漿裝置,其特征在于,所述泥砂輸送器和除砂輸送器均為螺旋輸送器,除砂輸送器安裝角度小于等于30°。
3.根據權利要求1所述的污泥除砂制漿裝置,其特征在于,所述除砂輸送器出口安裝高度高于泥漿出口。
4.根據權利要求1所述的污泥除砂制漿裝置,其特征在于,所述上層攪拌槳的層數根據制漿除砂器的實際高度進行調節,調節的層數為1-5層。
5.根據權利要求1所述的污泥除砂制漿裝置,其特征在于,所述泥砂輸送器、除砂輸送器和攪拌動力機構的轉速能夠進行調節。
6.根據權利要求1所述的污泥除砂制漿裝置,其特征在于,所述泥砂儲槽側壁和制漿除砂器側壁為一體式連接。
7.根據權利要求1所述的污泥除砂制漿裝置,其特征在于,所述底層攪拌槳和斜底板傾斜角度相近,且底層攪拌槳和斜底板傾斜角均小于等于30°。
8.根據權利要求1所述的污泥除砂制漿裝置,其特征在于,所述制漿除砂器側壁上部或泥砂儲槽側壁或泥砂儲槽上部安裝有進水口。
9.根據權利要求1所述的污泥除砂制漿裝置,其特征在于,所述制漿除砂器側壁中部或上部安裝加藥口。
說明書
一種污泥除砂制漿裝置
技術領域
本實用新型涉及污泥除砂技術領域,具體涉及一種污泥除砂制漿裝置。
背景技術
污泥中一般均含有砂礫和塊狀物。在污泥處理前端要去除砂礫和塊狀物制成泥漿,再進行后續處理。如果不能有效地去除砂礫和塊狀物并制成泥漿,則后續處理無法進行,砂礫和塊狀物會堵塞管路和卡堵輸送泵,易于損壞設備。該污泥除砂礫制漿裝置可有效去除污泥中的砂礫和塊狀物,并將污泥制成泥漿,結構緊湊,占地面積小,連續進料、連續出料,F(xiàn)有的污泥除砂礫和塊狀物及制漿類似設施占地面積大、結構復雜、投資較大,且為多臺設備。
發明內容
本實用新型的目的在于提供一種結構緊湊,占地面積小,能夠連續進出料并且可控性高的污泥除砂制漿裝置。
為實現上述目的,本實用新型提供如下技術方案:
一種污泥除砂制漿裝置,包括泥砂輸送器、泥砂儲槽、制漿除砂器、底層攪拌槳、上層攪拌槳、攪拌動力機構、除砂輸送器進口、泥漿出口、除砂輸送器、除砂輸送器出口以及斜底板,泥砂儲槽底部設有泥砂輸送器,泥砂輸送器出口設于制漿除砂器內,制漿除砂器底部安裝有斜底板,斜底板上連接除砂輸送器進口,除砂輸送器下部與制漿除砂器側壁相連接,除砂輸送器上部設有除砂輸送器出口,制漿除砂器中部安裝有攪拌動力機構,攪拌動力機構包括電機、減速箱和驅動軸,攪拌動力機構的驅動軸上部安裝有上層攪拌槳,攪拌動力機構的驅動軸下部安裝有底層攪拌槳,制漿除砂器側壁上部安裝有泥漿出口。
作為上述技術的進一步改進,所述泥砂輸送器和除砂輸送器均為螺旋輸送器,除砂輸送器安裝角度小于等于30°。
作為上述技術的進一步改進,所述除砂輸送器出口安裝高度高于泥漿出口。
作為上述技術的進一步改進,所述上層攪拌槳的層數根據制漿除砂器的實際高度進行調節,調節的層數為1-5層。
作為上述技術的進一步改進,所述泥砂輸送器、除砂輸送器和攪拌動力機構的轉速能夠進行調節。
作為上述技術的進一步改進,所述泥砂儲槽側壁和制漿除砂器側壁為一體式連接。
作為上述技術的進一步改進,所述底層攪拌槳和斜底板傾斜角度相近,且底層攪拌槳和斜底板傾斜角均小于等于30°。
作為上述技術的進一步改進,所述制漿除砂器側壁上部或泥砂儲槽側壁或泥砂儲槽上部安裝有進水口。
作為上述技術的進一步改進,所述制漿除砂器側壁中部或上部安裝加藥口。
與現有技術相比,本實用新型的有益效果是:可有效去除污泥中的砂礫和塊狀物,并將污泥制成流動性泥漿,結構緊湊,占地面積小,能夠連續進料、連續出料,通過控制除砂輸送器的轉速控制泥砂進制漿除砂器的進料量,通過控制進水口的進水量控制泥漿的含水量,通過控制攪拌動力機構的轉速控制排出砂礫的大小,實現該裝置處理量可控,泥漿含水量可控、排出砂礫的大小可控。
