申請日2015.09.22

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/14; C02F103/30

　　摘要

　　本實用新型公開了一種印染助劑生產廢水的處理系統，包括調節池、pH調整池、接觸氧化池、第一混凝反應池、第一沉淀池、芬頓氧化池、第二混凝反應池、第二沉淀池、污泥池和排放水池，廢水經過調節池均質后進入pH調整池中調節pH值，然后進入接觸氧化池中生化反應，反應后的廢水進入第一混凝反應池中反應而后進入第一沉淀池沉淀，污泥進入污泥池，而上清液進入芬頓氧化池中進行芬頓高級氧化，氧化反應后的廢水再進入第二混凝反應池中反應，然后進入到第二沉淀池中再次沉淀，沉淀的污泥進入污泥池中，上清液進入排放水池中排出。該廢水處理系統可以穩定有效的處理印染助劑生產廢水，使加藥量基本穩定，處理效果提高，污泥產生量減少。

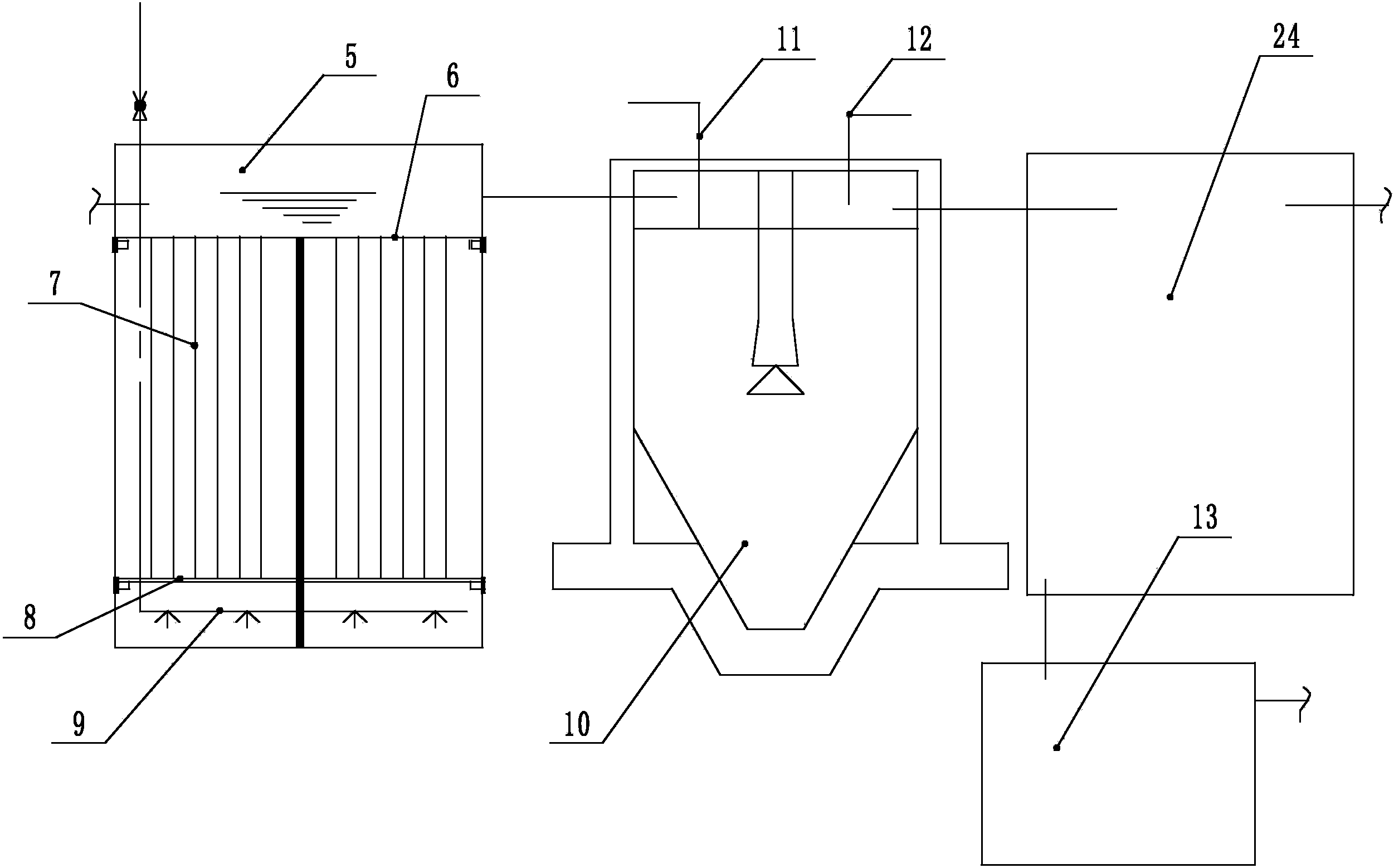

　　摘要附圖



　　權利要求書

　　1.一種印染助劑生產廢水的處理系統，其特征在于：包括調節池、 pH調整池、接觸氧化池、第一混凝反應池、第一沉淀池、芬頓氧化池、第二混凝反應池、第二沉淀池、污泥池和排放水池，所述調節池的進水口與企業的排污管道連通，所述調節池的出水口通過水泵與pH調整池的進水口連通，所述pH調整池上設置有堿液或酸液添加口，所述pH 調整池的出水口與接觸氧化池的進水口連通，所述接觸氧化池的出水口與第一混凝反應池的進水口連通，所述第一混凝反應池的出水口與第一沉淀池連通，所述第一混凝反應池中設置有PAC添加口和PAM添加口，所述第一沉淀池的上部的上清液出口與芬頓氧化池的進水口連通，所述第一沉淀池的排泥口與污泥池連通，所述芬頓氧化池上設置有硫酸亞鐵添加口、雙氧水添加口和堿液或酸液添加口，所述芬頓氧化池的出水口與第二混凝反應池的進水口連通，所述第二混凝反應池上設置有PAM 添加口、PAC添加口和堿液或酸液添加口，所述第二混凝反應池的出水口與第二沉淀池的進水口連通，所述第二沉淀池中設置有所述第二沉淀池的排泥口與污泥池連通，所述第二沉淀池的上清液出口與排放水池連通。

　　2.如權利要求1所述的一種印染助劑生產廢水的處理系統，其特征在于：所述接觸氧化池包括池體，該池體上設置有若干對上固定管和下固定管，上固定管和下固定管之間安裝有若干串生物載體，所述池體內設置有曝氣系統和脫膜系統。

　　3.如權利要求2所述的一種印染助劑生產廢水的處理系統，其特征在于：pH調整池上的堿液或酸液添加口為氫氧化鈉添加口，該氫氧化鈉添加口通過氫氧化鈉注入管道與氫氧化鈉儲罐連通，該氫氧化鈉注入管道上設置有氫氧化鈉加藥泵和流量計，該氫氧化鈉加藥泵與變頻控制器連接。

　　4.如權利要求3所述的一種印染助劑生產廢水的處理系統，其特征在于：所述芬頓氧化池內還設置有攪拌裝置，該芬頓氧化池的硫酸亞鐵添加口、雙氧水添加口和堿液或酸液添加口分別連接硫酸亞鐵添加管道、雙氧水添加管道和硫酸添加管道，該雙氧水添加管道和硫酸添加管道，分別與雙氧水儲罐和硫酸儲罐連通，該雙氧水添加管道上設置有雙氧水加藥泵和流量計，所述硫酸添加管道設置有硫酸加藥泵和流量計，所述硫酸亞鐵添加管道與硫酸亞鐵儲罐連通，該硫酸亞鐵添加管道上設置有計量裝置。

　　5.如權利要求4所述的一種印染助劑生產廢水的處理系統，其特征在于：所述攪拌裝置包括曝氣攪拌管，該曝氣攪拌管伸入到芬頓氧化池的池底，所述曝氣攪拌管與接觸氧化池的曝氣系統連通。

　　6.如權利要求5所述的一種印染助劑生產廢水的處理系統，其特征在于：所述pH調整池和第二沉淀池中設置有pH測量儀表。

　　說明書

　　一種印染助劑生產廢水的處理系統

　　技術領域

　　本實用新型涉及一種廢水的處理系統，特別是指一種用來處理印染助劑生產過程中產生的廢水的處理系統。

　　背景技術

　　印染助劑生產廠家一般生產的助劑種類有：滲透消泡劑、柔軟劑、勻染固色劑、整理劑、印花粘合增稠劑等，而這些生產廠家廢水主要來源于清洗裝載產品的容器以及生產車間地坪等，而目前對于這類印染助劑生產廢水由于水質波動大導致，普通的廢水處理難度大，處理時加藥量波動大難控制、反應停留時間不穩定、處理效果不穩定、污泥產生量大的問題，因此最終可能會殘留難降解的物質，造成排放不達標。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種廢水的處理系統，該廢水處理系統可以穩定有效的處理印染助劑生產廢水，使加藥量基本穩定，處理效果提高，污泥產生量減少。

　　為解決上述技術問題，本實用新型的技術方案是：一種印染助劑生產廢水的處理系統，包括調節池、pH調整池、接觸氧化池、第一混凝反應池、第一沉淀池、芬頓氧化池、第二混凝反應池、第二沉淀池、污泥池和排放水池，所述調節池的進水口與企業的排污管道連通，所述調節池的出水口通過水泵與pH調整池的進水口連通，所述pH調整池上設置有堿液或酸液添加口，所述pH調整池的出水口與接觸氧化池的進水口連通，所述接觸氧化池的出水口與第一混凝反應池的進水口連通，所述第一混凝反應池的出水口與第一沉淀池連通，所述第一混凝反應池中設置有PAC添加口和PAM添加口，所述第一沉淀池的上部的上清液出口與芬頓氧化池的進水口連通，所述第一沉淀池的排泥口與污泥池連通，所述芬頓氧化池上設置有硫酸亞鐵添加口、雙氧水添加口和堿液或酸液添加口，所述芬頓氧化池的出水口與第二混凝反應池的進水口連通，所述第二混凝反應池上設置有PAM添加口、PAC添加口和堿液或酸液添加口，所述第二混凝反應池的出水口與第二沉淀池的進水口連通，所述第二沉淀池中設置有所述第二沉淀池的排泥口與污泥池連通，所述第二沉淀池的上清液出口與排放水池連通。

　　作為一種優選的方案，所述接觸氧化池包括池體，該池體上設置有若干對上固定管和下固定管，上固定管和下固定管之間安裝有若干串生物載體，所述池體內設置有曝氣系統和脫膜系統。

　　作為一種優選的方案，pH調整池上的堿液或酸液添加口為氫氧化鈉添加口，該氫氧化鈉添加口通過氫氧化鈉注入管道與氫氧化鈉儲罐連通，該氫氧化鈉注入管道上設置有氫氧化鈉加藥泵和流量計，該氫氧化鈉加藥泵與變頻控制器連接。

　　作為一種優選的方案，所述芬頓氧化池內還設置有攪拌裝置，該芬頓氧化池的硫酸亞鐵添加口、雙氧水添加口和堿液或酸液添加口分別連接硫酸亞鐵添加管道、雙氧水添加管道和硫酸添加管道，該雙氧水添加管道和硫酸添加管道，分別與雙氧水儲罐和硫酸儲罐連通，該雙氧水添加管道上設置有雙氧水加藥泵和流量計，所述硫酸添加管道設置有硫酸加藥泵和流量計，所述硫酸亞鐵添加管道與硫酸亞鐵儲罐連通，該硫酸亞鐵添加管道上設置有計量裝置。

　　作為一種優選的方案，所述攪拌裝置包括曝氣攪拌管，該曝氣攪拌管伸入到芬頓氧化池的池底，所述曝氣攪拌管與接觸氧化池的曝氣系統連通。

　　作為一種優選的方案，所述pH調整池和第二沉淀池中設置有pH測量儀表。

　　另外本實用新型還公開了一種印染助劑生產廢水的處理方法，其包括以下步驟：

　　A、印染助劑生產產生的廢水進入到調節池中均質;

　　B、將調節池中的廢水送至pH調整池中，調節廢水的pH值在6-8之間;

　　C、將pH調整池中的廢水送至接觸氧化池中曝氣反應24-72h;

　　D、將接觸氧化池中的廢水送至第一混凝反應池中，期間添加1-3ml/L的5%PAC溶液，添加3-5ml/L的0.5‰PAM溶液，反應停留時間為10-15min;

　　E、將第一混凝反應池中的廢水送至第一沉淀池中沉淀1-2h后，將第一沉淀池中的上清液送至芬頓氧化池中，將第一沉淀池中產生的污泥送至污泥池中，調節芬頓氧化池中的廢水的pH值在2-3之間，添加0.3-1g/L的FeSO4·7H2O固體，1-4ml/L的30%的H2O2，芬頓氧化停留時間為12-36h;

　　F、將芬頓氧化池中反應后的廢水送至第二混凝反應池中，調節第二混凝反應池中廢水的pH值在9.5-10之間，以1-3ml/L添加5%PAC溶液，以3-5ml/L添加0.5‰的PAM溶液，反應停留時間為10-15min;

　　G、將第二混凝反應池中的廢水送至第二沉淀池中沉淀1h，上清液排出，沉淀的污泥送至污泥池中。

　　作為一種優選的方案，步驟E中，F(xiàn)eSO4·7H2O固體的添加量為0.5g/L，30%的H2O2的添加量為3ml/L，反應時間24h。

　　作為一種優選的方案，所述步驟F中，5%PAC溶液的添加量為2ml/L，0.5‰的PAM溶液的添加量為4ml/L，反應停留時間10min，反應過程中持續攪拌。

　　采用了上述技術方案后，本實用新型的效果是：該處理系統廢水先經過pH調整池調節pH值，使其滿足接觸氧化池中的反應要求，然后廢水進入接觸氧化池中生物處理，將廢水中容易降解的有機物去除掉，殘留的難降解的物質相對比較穩定，后續廢水進入芬頓氧化池中加藥氧化，將廢水中難降解有機物繼續分解，芬頓氧化池的加藥量波動不大，且由于容易降解的物質在接觸氧化池已經處理完了，故芬頓反應的加藥量明顯減少，污泥量也明顯降低。

　　另外本實用新型還公開了一種印染助劑生產廢水的處理方法，該方法基于上述的處理系統，廢水先在接觸氧化池中生化處理，然后再進入芬頓氧化池中氧化，使加藥量降低并且穩定，污泥產生量減少，最終出水的排放波動小。
