申請日2015.09.22

　　公開(公告)日2016.01.13

　　IPC分類號E03B1/02; C02F1/00

　　摘要

　　本實用新型公開了一種帶有過濾器的污水處理供水池，包括有供水池池體、設置于供水池池體上的進水管、用于將供水池池體中的污水抽走的出水管以及將設置于出水管上的抽水泵，所述的出水管上相對于抽水泵的上游側還設置有過濾器，該過濾器包括有上端開口的過濾器外筒、固定于過濾器外筒上端的過濾器外筒上蓋和設置于過濾器外筒內的金屬過濾筒，所述的過濾器外筒上設置有過濾器進水管，所述的金屬過濾筒上設置有與過濾器進水管的內端相對接的金屬過濾筒進水接管。本實用新型具有污水過濾且能防止絮狀漂浮物在池體沉降等優點。

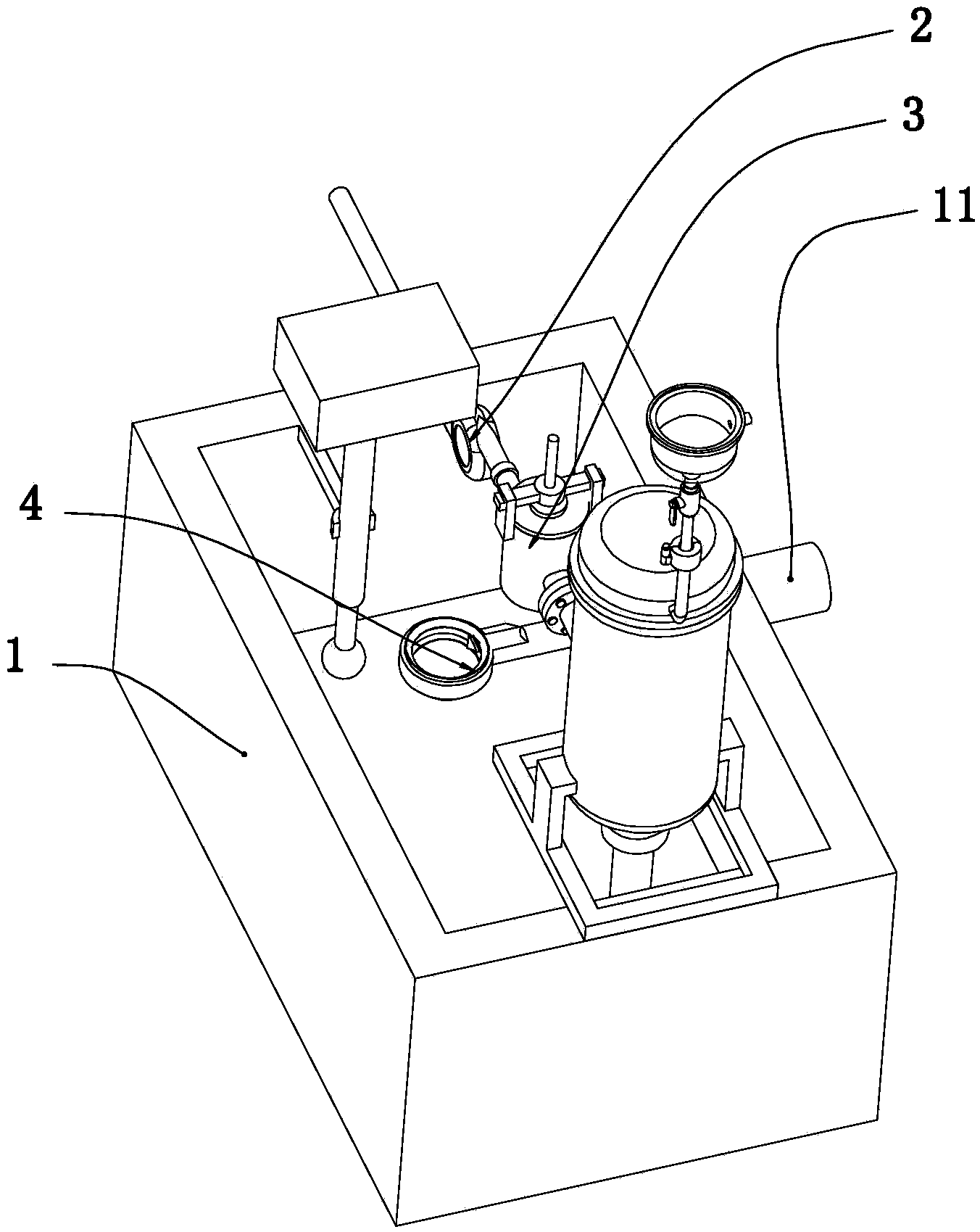

　　摘要附圖



　　權利要求書

　　1.一種帶有過濾器的污水處理供水池，包括有供水池池體、設置于供水池池體上的進水管、用于將供水池池體中的污水抽走的出水管以及將設置于出水管上的抽水泵，其特征在于：所述的出水管上相對于抽水泵的上游側還設置有過濾器，該過濾器包括有上端開口的過濾器外筒、固定于過濾器外筒上端的過濾器外筒上蓋和設置于過濾器外筒內的金屬過濾筒，所述的過濾器外筒上設置有過濾器進水管，所述的金屬過濾筒上設置有與過濾器進水管的內端相對接的金屬過濾筒進水接管;

　　所述的進水管的出水口上連接有旋流噴頭，該旋流噴頭包括有環形噴頭座和進液管，所述的環形噴頭座內設置有與進液管相連通的進液口，該環形噴頭座的內壁上周向開設有螺旋槽，該環形噴頭座相對螺旋槽的兩側對稱設置有環形錐面狀的液流發散導流面，該螺旋槽的深度沿其螺旋延伸方向逐漸遞減，且螺旋槽的起始端與進液口相連通，所述環形噴頭座的內壁相對螺旋槽的尾端設置有用于將液體往環形噴頭座兩側的兩個液流發散導流面進行導流的一對斜導壁，所述的螺旋槽的尾端凸起設置有三角凸板，所述的一對斜導壁設置于該三角凸板的兩條等徑邊上，所述的三角凸板的背面擋設于環形噴頭座的進液口的上方。

　　2.根據權利要求1所述的一種帶有液位監控的污水處理供水池，其特征在于：所述的過濾器外筒的上端部兩側對稱設置有兩個縱向凸耳板，該兩個縱向凸耳板上設置有橫向嵌口，所述的過濾器外筒上蓋的上端中心設置有上蓋中心軸，該上蓋中心軸上設置有與所述的橫向嵌口相互嵌配定位的橫嵌板。

　　說明書

　　一種帶有過濾器的污水處理供水池

　　技術領域

　　本實用新型涉及一種制藥過程中產生的污水處理裝置，具體是帶有過濾器的污水處理供水池。

　　背景技術

　　在制藥過程中會產生大量的污水，這些污水一般都需要統一收集到供水池中，然后再統一輸運到后續的污水處理設備中進行污水處理�，F(xiàn)有的污水處理的供水池的結構一般包括有供水池池體、設置于供水池池體上的進水管、用于將供水池池體中的污水抽走的出水管以及將設置于出水管上的抽水泵。

　　這種傳統的污水處理供水池結構比較簡單，存在以下缺點：

　　(1)污水中的往往含有一些絮狀漂浮物，供水池在長時間使用后，絮狀漂浮物往往沉淀在供水池池體的底部，并同時附著在供水池池體的底部內壁上，非常難地被抽水泵抽走。

　　(2)缺乏污水中雜質(尤其是絮狀漂浮物)的過濾功能。

　　發明內容

　　本實用新型的目的是為了克服現有技術存在的缺點和不足，而提供一種具有污水過濾且能防止絮狀漂浮物在池體沉降的帶有過濾器的污水處理供水池。

　　為實現上述目的，本實用新型的技術方案是，包括有供水池池體、設置于供水池池體上的進水管、用于將供水池池體中的污水抽走的出水管以及將設置于出水管上的抽水泵，其特征在于：所述的出水管上相對于抽水泵的上游側還設置有過濾器，該過濾器包括有上端開口的過濾器外筒、固定于過濾器外筒上端的過濾器外筒上蓋和設置于過濾器外筒內的金屬過濾筒，所述的過濾器外筒上設置有過濾器進水管，所述的金屬過濾筒上設置有與過濾器進水管的內端相對接的金屬過濾筒進水接管;所述的進水管的出水口上連接有旋流噴頭，該旋流噴頭包括有環形噴頭座和進液管，所述的環形噴頭座內設置有與進液管相連通的進液口，該環形噴頭座的內壁上周向開設有螺旋槽，該環形噴頭座相對螺旋槽的兩側對稱設置有環形錐面狀的液流發散導流面，該螺旋槽的深度沿其螺旋延伸方向逐漸遞減，且螺旋槽的起始端與進液口相連通，所述環形噴頭座的內壁相對螺旋槽的尾端設置有用于將液體往環形噴頭座兩側的兩個液流發散導流面進行導流的一對斜導壁，所述的螺旋槽的尾端凸起設置有三角凸板，所述的一對斜導壁設置于該三角凸板的兩條等徑邊上，所述的三角凸板的背面擋設于環形噴頭座的進液口的上方。

　　通過本設置，該過濾器的設置能夠?qū)⒘鹘?jīng)出水管的污水中的雜質過濾，而且本設置，通過旋流噴頭，液體從該進液管進入環形噴頭座，然后液體由螺旋槽周向引導，并最終由斜導壁分流并從兩側的液流發散導流面成錐面發散外射出去，通過該旋流噴頭能將進液管中的液體變成扁平錐幕形狀的激流水幕，而且激流水幕中的液體的本身還有螺旋角速度，該螺旋角速度促使液體分散得非常均勻，這種進水水流將使得供水池池體內部的水上下翻騰激蕩，從而使得絮狀漂浮物不易發生沉降，以方便及時將其抽走。

　　進一步設置是所述的過濾器外筒的上端部兩側對稱設置有兩個縱向凸耳板，該兩個縱向凸耳板上設置有橫向嵌口，所述的過濾器外筒上蓋的上端中心設置有上蓋中心軸，該上蓋中心軸上設置有與所述的橫向嵌口相互嵌配定位的橫嵌板。通過本設置，結構設置合理，過濾器外筒上蓋拆卸和安裝固定方便靈活。
