申請日2015.09.22

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/00; C02F11/10; C02F11/12

　　摘要

　　本實用新型公開了一種使含油污泥無害化處理的系統，包括控制系統和處理模塊，控制系統連接處理模塊，處理模塊包括預處理模塊、清洗分油模塊、除油分離模塊和污泥熱解模塊，預處理模塊包括進料斗、除雜器、制漿器和儲漿罐，清洗分油模塊包括清洗器、混漿罐、第一儲油罐和第一離心機，除油分離模塊包括處理器、污水罐、第二儲油罐和第二離心機，污泥熱解模塊包括回轉窯和噴淋塔。本實用新型能將石塊磚塊、金屬物、雜物和砂礫有效去除，并將油泥制成均勻泥漿，熱解可以在有氧條件進行，且溫度、能耗大大降低，處理徹底，實現含油污泥資源回收最大化的同時，處理后的污泥能達到農用田含油率≤0.3%的排放標準。

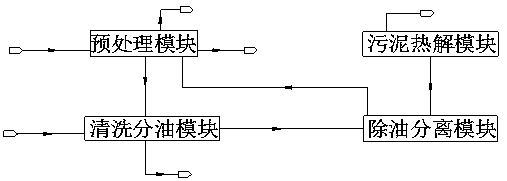

　　摘要附圖



　　權利要求書

　　1.一種使含油污泥無害化處理的系統，包括控制系統和處理模塊，其特征在于，所述控制系統連接處理模塊，所述處理模塊包括預處理模塊、清洗分油模塊、除油分離模塊和污泥熱解模塊，所述預處理模塊包括進料斗(1)、除雜器(2)、制漿器(3)和儲漿罐(4)，所述清洗分油模塊包括清洗器(5)、混漿罐(6)、第一儲油罐(7)和第一離心機(8)，所述除油分離模塊包括處理器(9)、污水罐(10)、第二儲油罐(11)和第二離心機(12)，所述污泥熱解模塊包括回轉窯(13)和噴淋塔(14)，所述噴淋塔(14)與回轉窯(13)的末端相連，所述進料斗(1)的出料口連接除雜器(2)的進料口，所述除雜器(2)的出料口通過制漿器(3)連接儲漿罐(4)，所述儲漿罐(4)的出料口連接清洗器(5)的進料口，所述清洗器(5)的出料口通過第一離心機(8)分別連接混漿罐(6)的進料口和第一儲油罐(7)的進料口，所述混漿罐(6)的出料口連接處理器(9)的進料口，所述處理器(9)的出料口通過第二離心機(12)分別連接污水罐(10)的進料口和第二儲油罐(11)的進料口，所述回轉窯(13)的出料口連接噴淋塔(14)。

　　2.根據權利要求1所述的使含油污泥無害化處理的系統，其特征在于，所述第一儲油罐(7)的出料口和第二儲油罐(11)的出料口均連接儲罐(15)。

　　3.根據權利要求1所述的使含油污泥無害化處理的系統，其特征在于，所述清洗器(5)的進料口和處理器(9)的進料口還分別連接有第一藥劑箱(16)和第二藥劑箱(17)。

　　說明書

　　一種使含油污泥無害化處理的系統

　　技術領域

　　本實用新型涉及一種含油污泥處理系統，具體是一種使含油污泥無害化處理的系統。

　　背景技術

　　含油污泥是石油行業生產過程中產生的主要污染物之一，由于油泥中含有原油、硫化物、化學藥劑等有害物質，如果不加以妥善處理，將造成嚴重的環境污染。所產生的有毒有害物質會隨動植物吸收富集、食物鏈傳遞而最終危害人類健康。所以應該對其進行綜合利用或無害化處理。由于其成分復雜，對其處理的方法主要有以下幾種：固化處理技術，其設備簡單，費用低，但是占地大，產生二次污染，資源無法回收;電化學處理技術，其費用低，但占地大，處理周期長，原油全部損失;生物處理技術，其能耗低、費用低，但是占地大、處理周期長、受氣候影響;焚燒處理技術，其處理徹底、產生熱值，但是成本高，資源無法回收、產生二次污染;熱解處理技術，其處理徹底，但無法資源回收、要求高、能耗大;熱水洗滌處理技術，其適應性強，回收部分油，嚴格處理后含油量達到≤10%;調質-離心法處理技術，其適應性強，回收絕大部分油，但是投資大，處理后含油量達到≤5%;清洗-除油-離心法處理技術，其適應性強，回收絕大部分油，處理后含油量達到≤1%。

　　按照現在環保要求的標準這些方法都存在一定的不足，綜上可以分為兩大類：其一，處理后難以達到含油量≤0.3%的農用土壤標準，其二是處理后無法讓資源回收再利用。

　　發明內容

　　本實用新型的目的在于提供一種效率高、資源回收率高的使含油污泥無害化處理的系統，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種使含油污泥無害化處理的系統，包括控制系統和處理模塊，所述控制系統連接處理模塊，所述處理模塊包括預處理模塊、清洗分油模塊、除油分離模塊和污泥熱解模塊，所述預處理模塊包括進料斗、除雜器、制漿器和儲漿罐，所述清洗分油模塊包括清洗器、混漿罐、第一儲油罐和第一離心機，所述除油分離模塊包括處理器、污水罐、第二儲油罐和第二離心機，所述污泥熱解模塊包括回轉窯和噴淋塔，所述噴淋塔與回轉窯的末端相連，所述進料斗的出料口連接除雜器的進料口，所述除雜器的出料口通過制漿器連接儲漿罐，所述儲漿罐的出料口連接清洗器的進料口，所述清洗器的出料口通過第一離心機分別連接混漿罐的進料口和第一儲油罐的進料口，所述混漿罐的出料口連接處理器的進料口，所述處理器的出料口通過第二離心機分別連接污水罐的進料口和第二儲油罐的進料口，所述回轉窯的出料口連接噴淋塔。

　　作為本實用新型進一步的方案：所述第一儲油罐的出料口和第二儲油罐的出料口均連接儲罐。

　　作為本實用新型再進一步的方案：所述清洗器的進料口和處理器的進料口還分別連接有第一藥劑箱和第二藥劑箱。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型能將石塊磚塊、金屬物、雜物和砂礫有效去除，并將油泥制成均勻泥漿，熱解可以在有氧條件進行，且溫度、能耗大大降低，處理徹底，實現含油污泥資源回收最大化的同時，處理后的污泥能達到農用田含油率≤0.3%的排放標準。
