申請日2015.11.06
公開(公告)日2016.02.17
IPC分類號C02F11/12; B01F7/16
摘要
本發明公開了一種污泥攪拌脫水機，包括污泥儲存箱、轉盤、第一電機、第二電機、傳動桿，該第一電機與轉盤傳動連接，該污泥儲存箱安裝在轉盤上，該污泥儲存箱上設有加料口、排料口;該第二電機與傳動桿傳動連接，該傳動桿沿污泥儲存箱的中心設置，該傳動桿的一端設有N個第一攪拌葉，該第一攪拌葉置于污泥儲存箱內。本發明通過第一、第二攪拌葉、污泥儲存箱等的特別設計，增加了污泥攪拌效果，通過第一容器、第二容器等的設計，方便向污泥中加入介質以促進污泥反應;該裝置對污泥攪拌效果良好，為后續污泥干化處理奠定了堅實的基礎。
權利要求書

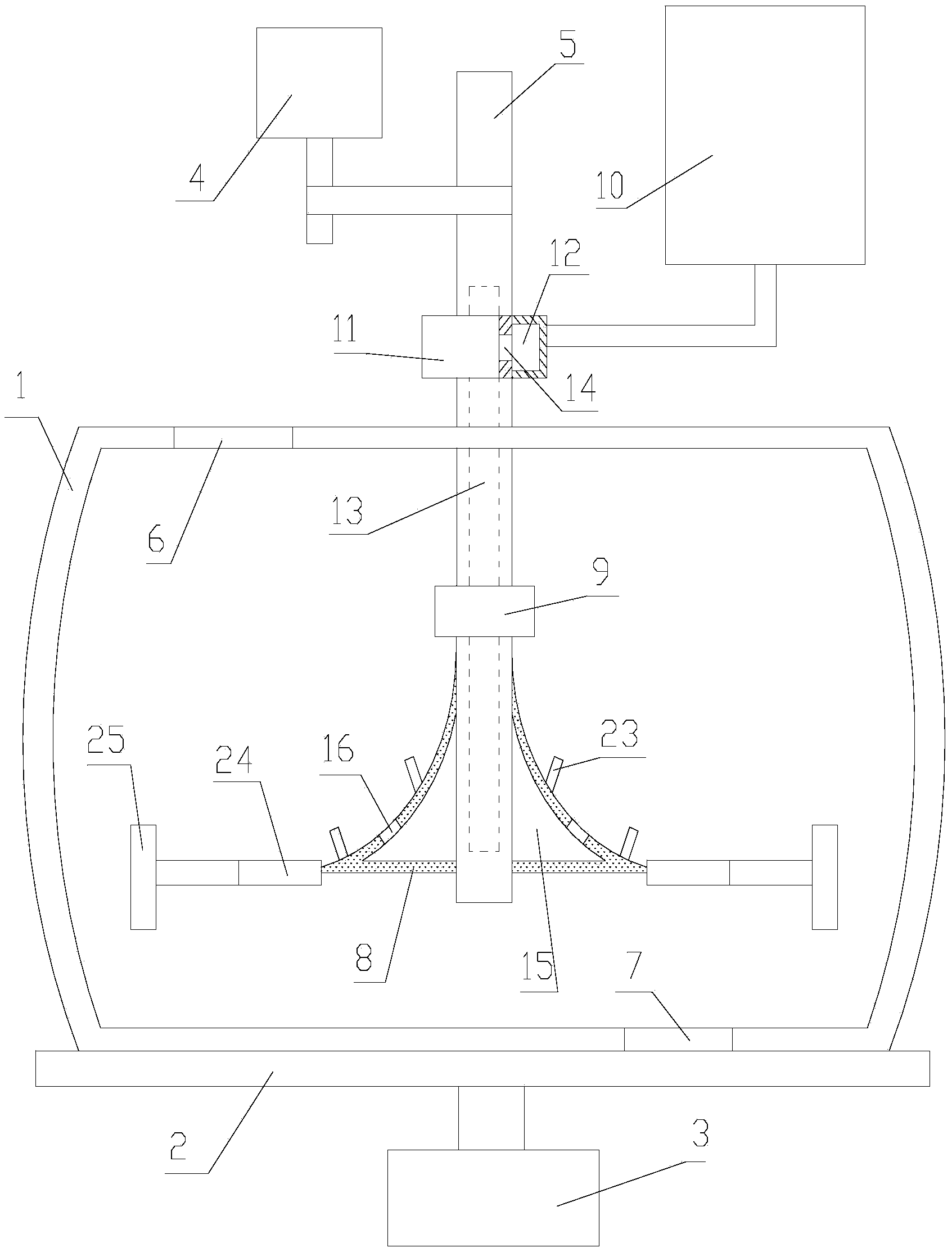

1.一種污泥攪拌脫水機，其特征在于：包括污泥儲存箱(1)、轉盤(2)、第一電機(3)、第二電機(4)、傳動桿(5)，該第一電機(3)與轉盤(2) 傳動連接，該污泥儲存箱(1)安裝在轉盤(2)上，該污泥儲存箱(1)上設有加料口(6)、排料口(7);
該第二電機(4)與傳動桿(5)傳動連接，該傳動桿(5)沿污泥儲存箱(1) 的中心設置，該傳動桿(5)的一端設有N個第一攪拌葉(8)，該第一攪拌葉 (8)置于污泥儲存箱(1)內;
該第一攪拌葉(8)遠離傳動桿(5)的一端設有伸縮桿(24)，該伸縮桿 (24)遠離第一攪拌葉(8)的一端設有刮泥板(25);該伸縮桿(24)的最大伸縮長度不小于第一攪拌葉(8)與污泥儲存箱(1)的距離。
2.根據權利要求1所述的污泥攪拌脫水機，其特征在于：該傳動桿(5) 上還設有N個第二攪拌葉(9)，N≥2，任意1個第一攪拌葉(8)在垂直于傳動桿(5)軸向的平面內的投影位于相鄰2個第二攪拌葉(9)在垂直于傳動桿 (5)軸向的平面內的投影之間;任意1個第二攪拌葉(9)在垂直于傳動桿(5) 軸向的平面內的投影位于相鄰2個第一攪拌葉(8)在垂直于傳動桿(5)軸向的平面內的投影之間。
3.根據權利要求2所述的污泥攪拌脫水機，其特征在于：第一攪拌葉(8) 的根部與垂直于傳動桿(5)軸向的平面之間的夾角為α，5度≤α≤15度，第二攪拌葉(9)的根部與垂直于傳動桿(5)軸向的平面之間的夾角為β，165 度≤β≤175度。
4.根據權利要求1所述的污泥攪拌脫水機，其特征在于：污泥攪拌脫水機還包括用于向污泥儲存箱(1)內通入介質的第一容器(10);
該傳動桿(5)上設有套管(11)，該套管(11)與傳動桿(5)轉動連接，該套管(11)的兩端與傳動桿密封連接，該套管(11)的中部與傳動桿(5)的側壁之間形成用于通入介質的第一容納空間(12)，該第一容納空間(12)與第一容器連通(10);
該傳動桿(5)的中部沿軸向設有用于存儲介質的第一存儲空間(13)，該傳動桿(5)的側壁位于與套管(11)接觸的區域設有若干用于將第一存儲空間 (13)與第一容納空間(12)連通的連接通道(14);
該第一攪拌葉(8)內部形成用于存儲介質的第一收容空間(15)，該第一收容空間(15)與第一存儲空間連通(13)，該第一攪拌葉(8)上設有若干第一通孔(16)，該第一通孔(16)將外界與第一收容空間(15)連通。
5.根據權利要求4所述的污泥攪拌脫水機，其特征在于：該第一通孔(16) 傾斜設置，該第一通孔(16)與垂直于傳動桿(5)軸向的平面的夾角為銳角。
6.根據權利要求1所述的污泥攪拌脫水機，其特征在于：污泥攪拌脫水機還包括用于向污泥儲存箱(1)內通入介質的第二容器(17);
該第二容器(17)通過連接管(18)與傳動桿(5)遠離第一攪拌葉的一端轉動連接;
該傳動桿(5)的中部沿軸向設有用于存儲介質的第二存儲空間(19)，該第二存儲空間(19)貫穿傳動桿(5)遠離第一攪拌葉(8)的一端后與連接管連通;
該第一攪拌葉(8)內部形成用于存儲介質的第二收容空間(20)，該第二收容空間(20)與第二存儲空間(19)連通，該第一攪拌葉(8)上設有若干第二通孔(21)，該第二通孔(21)將外界與第二收容空間(20)連通。
7.根據權利要求6所述的污泥攪拌脫水機，其特征在于：該連接管(18) 通過滾子(22)與傳動桿(5)遠離第一攪拌葉(8)的一端連接。
8.根據權利要求1所述的污泥攪拌脫水機，其特征在于：該第一攪拌葉(8) 上設有若干導流葉(23)，該導流葉(23)之間的連線形成阿基米德螺線。
說明書
一種污泥攪拌脫水機
技術領域
本發明涉及水處理設備技術領域，尤其涉及一種污泥攪拌脫水機。
背景技術
城市生活污水和工業廢水經過污水處理廠的處理，達標后排放，是保護水資源和城市生態環境建設必不可少的環境工程措施。城市污水處理廠在處理工業廢水和生活污水的同時產生的污泥，除了以礦物形式存在的無機組分外，還含有大量的難降解有機污染物和多種金屬元素，這類污泥通常被稱為城市污泥。由于城市污泥的含水率高，數量大，且富集高濃度的污染物，如果不能得到妥善地處理或處置，不僅直接影響到城市污水處理廠的正常運行，更重要的是會給環境帶來嚴重的二次污染。隨著人們對環境污染控制認識的加深，國家對污泥處理指定了相應的要求，即要符合“減量化、穩定化、無害化和資源化”的原則。
因此，污泥在處理上是非常慎重的，在污水的治理和處理中，污泥攪拌脫水機的選型設計極其關鍵。
在中國專利申請?zhí)枺?01420818631.X中公開了一種污泥攪拌脫水機，其能夠?qū)ξ鬯臀勰噙M(jìn)行有效的脫水，并降低了能源消耗。所述污泥攪拌脫水機主要由以下部分構成：外殼、第二電機、濾液回收槽、具有螺旋葉片的旋轉軸、帶有孔的脫水腔、擋泥板。該技術方案攪拌效果不夠理想，污泥處理效果不好，有待進一步的改進。
發明內容
為了解決背景技術中存在的技術問題，本發明提出了一種污泥攪拌脫水機，污泥處理效果好。
一種污泥攪拌脫水機，包括污泥儲存箱、轉盤、第一電機、第二電機、傳動桿，該第一電機與轉盤傳動連接，該污泥儲存箱安裝在轉盤上，該污泥儲存箱上設有加料口、排料口;
該第二電機與傳動桿傳動連接，該傳動桿沿污泥儲存箱的中心設置，該傳動桿的一端設有N個第一攪拌葉，該第一攪拌葉置于污泥儲存箱內;
利用第一電機帶動污泥儲存箱轉動，配合第二電機帶動第一攪拌葉轉動，對污泥儲存箱內的污泥進行攪拌，攪拌效果明顯提高。污泥儲存箱、與傳動桿的轉動方向可以相反設置，這樣攪拌效果更好;
該第一攪拌葉遠離傳動桿的一端設有伸縮桿，該伸縮桿遠離第一攪拌葉的一端設有刮泥板;該伸縮桿的最大伸縮長度不小于第一攪拌葉與污泥儲存箱的距離。
傳動桿轉動時，伸縮桿在離心力的作用下伸長，驅動刮泥板與污泥儲存箱的側壁接觸并轉動，防止污泥在污泥儲存箱的側壁堆積，也進一步的增大了攪拌效果。
污泥儲存箱的寬度變化時，伸縮桿在污泥儲存箱的側壁的作用下壓縮。
第一攪拌葉轉動時，驅動污泥做切線運動，在第一攪拌葉的下方平行推流，在與污泥儲存箱的底部接觸后反彈，逐漸上升而形成循環，這樣就能夠沿傳動桿的軸向和徑向的形成交叉，提高了攪拌效果。
第一攪拌葉的上述設計是申請人通過多次研究、試驗得到，第一攪拌葉按上述要求設計，攪拌效果提高。
其中，K的具體長度，可以根據待攪拌物質的特性、污泥中的含水量及第二電機的轉速綜合起來進行選擇。
從加料口加入污泥，充分?jǐn)嚢韬笤趯?duì)污泥進行后續干化處理即可。
優選的，該傳動桿上還設有N個第二攪拌葉，N≥2，任意1個第一攪拌葉在垂直于傳動桿軸向的平面內的投影位于相鄰2個第二攪拌葉在垂直于傳動桿軸向的平面內的投影之間;任意1個第二攪拌葉在垂直于傳動桿軸向的平面內的投影位于相鄰2個第一攪拌葉在垂直于傳動桿軸向的平面內的投影之間。
為了增加攪拌效率，故增加第二攪拌葉，且讓第一攪拌葉、第二攪拌葉按上述要求進行分布，這樣在進行攪拌污水時，第一攪拌葉、第二攪拌葉能夠相互的配合，能夠協同作業;申請人也經過多次試驗，效果比較理想;效率提高。
第一攪拌葉的根部與垂直于傳動桿軸向的平面之間的夾角為α，5度≤α≤ 15度，第二攪拌葉的根部與垂直于傳動桿軸向的平面之間的夾角為β，165度 ≤β≤175度。
第一攪拌葉的根部即第一攪拌與傳動桿連接的一端，第二攪拌葉的根部即第二攪拌葉與傳動桿連接的一端。
α、β越大攪拌效果越好，但是，受到的流體阻力也相應增大，對第一、第二攪拌葉的強度等性能要求更高，因而會導致制造難度變大，成本變高;因此，經過多次試驗后，5度≤α≤15、165度≤β≤175度時，經濟性最好，α取8 度、β取170度，效果最好。
同時，上述的設計，第一攪拌葉、第二攪拌葉在攪拌污泥時，污泥的轉動方向是相反的，相互之間會影響，這進一步的提高了混合、攪拌效果。
優選的，污泥攪拌脫水機還包括用于向污泥儲存箱內通入介質的第一容器;
利用第一容器向污泥中加入絮凝劑等，以促進污泥反應。
該傳動桿上設有套管，該套管與傳動桿轉動連接，該套管的兩端與傳動桿密封連接，該套管的中部與傳動桿的側壁之間形成用于通入介質的第一容納空間，該第一容納空間與第一容器連通;
套管與傳動桿轉動連接，這樣，傳動桿轉動時，套管不需要一起轉動，這樣第一容器通過管道與第一容納空間連通時，管道不會纏繞在傳動桿上。
該傳動桿的中部沿軸向設有用于存儲介質的第一存儲空間，該傳動桿的側壁位于與套管接觸的區域設有若干用于將第一存儲空間與第一容納空間連通的連接通道;
該第一攪拌葉內部形成用于存儲介質的第一收容空間，該第一收容空間與第一存儲空間連通，該第一攪拌葉上設有若干第一通孔，該第一通孔將外界與第一收容空間連通。
第一容器內的介質依次經過第一容納空間、第一存儲空間、第一收容空間后經過第一通孔排除。可以利用第一容器向污泥中通入物料、化學試劑、氧氣等，促進污泥反應，配合第一攪拌葉轉動，效果更好。
優選的，該第一通孔傾斜設置，該第一通孔與垂直于傳動桿軸向的平面的夾角為銳角。
這樣配合第一攪拌葉轉動時，介質分散更加均勻，混合效果更好，污泥也不易進入第一攪拌葉內。
優選的，污泥攪拌脫水機還包括用于向污泥儲存箱內通入介質的第二容器;
可以同時向污泥中通入不同介質，也提供了另外一種向污泥中通入介質的方式。
該第二容器通過連接管與傳動桿遠離第一攪拌葉的一端轉動連接;
連接管不會纏繞在傳動桿上。
該傳動桿的中部沿軸向設有用于存儲介質的第二存儲空間，該第二存儲空間貫穿傳動桿遠離第一攪拌葉的一端后與連接管連通;
該第一攪拌葉內部形成用于存儲介質的第二收容空間，該第二收容空間與第二存儲空間連通，該第一攪拌葉上設有若干第二通孔，該第二通孔將外界與第二收容空間連通。
優選的，該連接管通過滾子與傳動桿遠離第一攪拌葉的一端連接。減小連接管與傳動桿之間的摩擦。
優選的，該第一攪拌葉上設有若干導流葉，該導流葉之間的連線形成阿基米德螺線。
增加導流葉配合第一攪拌葉進行攪拌，增大攪拌效果;導流葉的上述設計也是為了增大攪拌效果。
本發明中，通過第一攪拌葉、第二攪拌葉、污泥儲存箱等的特別設計，大大的增加了污泥攪拌、混合效果，通過第一容器、第二容器等的設計，方便向污泥中加入介質以促進污泥反應，也方便攪拌;該裝置對污泥攪拌效果良好，為后續污泥干化處理奠定了堅實的基礎。
