申請日2015.09.22

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/10; G05D11/08; C02F1/66

　　摘要

　　本實用新型涉及一種廢水處理加堿中和自動控制裝置，其技術方案是：包括過濾籠頭、水泵、加熱器、堿液控制閥、電機、轉動攪拌器、殼體、出水管、蓄水池、排污管、排污池、堿液儲柜和pH測試儀，過濾籠頭通過水泵連接加熱器，加熱器的出口通過管匯連接殼體，所述的殼體的頂部連接堿液儲柜，堿液儲柜上設有堿液控制閥，所述的殼體的內部設有轉動攪拌器，所述的轉動攪拌器上設有轉軸，轉軸的上部連接電機，轉軸下部設有轉動葉片，所述的殼體的側壁通過出水管連接蓄水池，所述的殼體的底部通過排污管連接排污池，殼體的內部設有pH測試儀;本實用新型的有益效果是：結構簡單，使用方便，提高了廢水中和效率，減少了水資源的浪費。

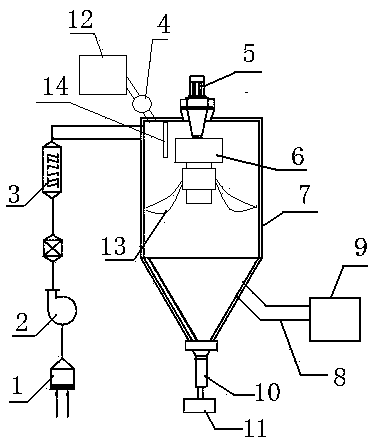

　　摘要附圖



　　權利要求書

　　1.一種廢水處理加堿中和自動控制裝置，其特征是：包括過濾籠頭、水泵、加熱器、堿液控制閥、電機、轉動攪拌器、殼體、出水管、蓄水池、排污管、排污池、堿液儲柜和pH測試儀，過濾籠頭通過水泵連接加熱器，加熱器的出口通過管匯連接殼體，所述的殼體的頂部連接堿液儲柜，堿液儲柜上設有堿液控制閥，所述的殼體的內部設有轉動攪拌器，所述的轉動攪拌器上設有轉軸，轉軸的上部連接電機，轉軸下部設有轉動葉片，所述的殼體的側壁通過出水管連接蓄水池，所述的殼體的底部通過排污管連接排污池，殼體的內部設有pH測試儀。

　　2.根據權利要求1所述的廢水處理加堿中和自動控制裝置，其特征是：所述的堿液控制閥包括進液管線、出液管線、閥體、閥芯、閥桿、閥口、密封片、控制開關，閥體內部設有閥腔，閥腔內設有連通出液管線和進液管線的閥口，閥體與閥腔的頂部連接閥芯，所述的閥芯中間設有閥桿，閥桿穿過閥口底部連接密封片，所述的閥桿上連接控制開關，控制開關通過控制器控制閥桿動作，控制開關連接PH測試儀，閥桿上部與閥腔之間設有密封圈。

　　說明書

　　廢水處理加堿中和自動控制裝置

　　技術領域

　　本實用新型涉及一種自動加堿控制設備，特別涉及一種廢水處理加堿中和自動控制裝置。

　　背景技術

　　隨著工業發展的加快，工業廢水亂排亂放，造成嚴重的后果，廢水排放嚴重影響河道，造成河道污染嚴重，魚類死亡，河道內河水滲透到地下，造成地下水的污染，危害人們的身體健康。

　　發明內容

　　本實用新型的目的就是針對現有技術存在的上述缺陷，提供一種廢水處理加堿中和自動控制裝置，結構簡單，使用方便，提高了廢水中和效率，減少了水資源的浪費。

　　其技術方案是：包括過濾籠頭、水泵、加熱器、堿液控制閥、電機、轉動攪拌器、殼體、出水管、蓄水池、排污管、排污池、堿液儲柜和pH測試儀，過濾籠頭通過水泵連接加熱器，加熱器的出口通過管匯連接殼體，所述的殼體的頂部連接堿液儲柜，堿液儲柜上設有堿液控制閥，所述的殼體的內部設有轉動攪拌器，所述的轉動攪拌器上設有轉軸，轉軸的上部連接電機，轉軸下部設有轉動葉片，所述的殼體的側壁通過出水管連接蓄水池，所述的殼體的底部通過排污管連接排污池，殼體的內部設有pH測試儀。

　　所述的堿液控制閥包括進液管線、出液管線、閥體、閥芯、閥桿、閥口、密封片、控制開關，閥體內部設有閥腔，閥腔內設有連通出液管線和進液管線的閥口，閥體與閥腔的頂部連接閥芯，所述的閥芯中間設有閥桿，閥桿穿過閥口底部連接密封片，所述的閥桿上連接控制開關，控制開關通過控制器控制閥桿動作，控制開關連接pH測試儀，閥桿上部與閥腔之間設有密封圈，提高密封效果。

　　本實用新型的有益效果是：結構簡單，使用方便，提高了廢水中和效率，減少了水資源的浪費，提高了水質和水資源的利用率，提高了廢水處理時間，根據pH測試儀的測試結果控制閥開關啟閉，提高了工作效率，實現自動切換，提高了工作的穩定性。
