申請日2015.09.22

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/04; C02F103/16

　　摘要

　　一種稀土生產用酸性廢水處理裝置，包括過濾槽和中和室，所述過濾槽內設置有隔板，隔板下端與過濾槽底部之間留有廢水通道，所述隔板右側設有廢水進口管，過濾槽在隔板左端下部設有排污管，過濾槽在隔板左端中部?jī)?nèi)從下往上依次設有孔板、篩網和丙綸吸油氈，過濾槽在隔板左端上部設有出水管與中和室連接;所述中和室頂部設有驅動裝置，驅動裝置與位于中和室內的攪拌軸連接，攪拌軸中部設有水平攪拌桿，攪拌軸底部設有傾斜攪拌桿。本實用新型的有益效果是：本實用新型提供一種稀土生產用酸性廢水處理裝置，廢水在處理前需經過過濾、除油等多重處理后再進入到中和室內，對稀土可以起到回收的作用。

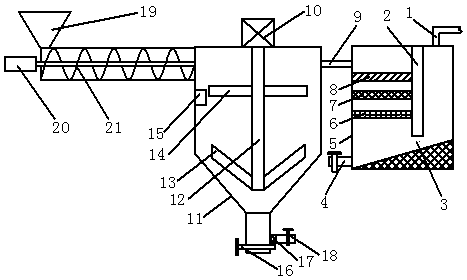

　　摘要附圖



　　權利要求書

　　1.一種稀土生產用酸性廢水處理裝置，包括過濾槽和中和室，其特征在于，所述過濾槽內設置有隔板，隔板下端與過濾槽底部之間留有廢水通道，所述隔板右側設有廢水進口管，過濾槽在隔板左端下部設有排污管，過濾槽在隔板左端中部?jī)?nèi)從下往上依次設有孔板、篩網和丙綸吸油氈，過濾槽在隔板左端上部設有出水管與中和室連接;所述中和室頂部設有驅動裝置，驅動裝置與位于中和室內的攪拌軸連接，攪拌軸中部設有水平攪拌桿，攪拌軸底部設有傾斜攪拌桿，傾斜攪拌桿與水平方向的夾角為60°;所述中和室左側設有石灰自動添加裝置，石灰自動添加裝置包括液體濃度傳感器，螺旋輸送器、料倉、變頻電機和電氣控制系統，液體濃度傳感器位于所述中和室內，料倉位于螺旋輸送器的上方，螺旋輸送器一端與中和室上部連接，另一端與變頻電機連接，液體濃度傳感器和變頻電機與所述電氣控制系統連接。

　　2.根據權利要求1所述的一種稀土生產用酸性廢水處理裝置，其特征在于，所述過濾槽底部為傾斜狀，傾斜面的底部位于排污管的接口處。

　　3.根據權利要求1所述的一種稀土生產用酸性廢水處理裝置，其特征在于，所述中和室的底部設有排渣口。

　　4.根據權利要求3所述的一種稀土生產用酸性廢水處理裝置，其特征在于，所述排渣口的上方設有出水口，所述出水口處設有隔柵。

　　5.根據權利要求1所述的一種稀土生產用酸性廢水處理裝置，其特征在于，所述電氣控制系統為單片機電氣控制系統。

　　說明書

　　一種稀土生產用酸性廢水處理裝置

　　技術領域

　　本實用新型涉及稀土生產技術領域，具體涉及一種稀土生產用酸性廢水處理裝置。

　　背景技術

　　隨著稀土元素被使用的數量越來越多，其冶煉過程中造成的環境污染也是不可忽略的。在冶煉過程中會產生一系列的工業廢水，這些工業廢水常呈酸性，若直接排放到大自然中會對河流、水土造成巨大的污染以及破壞�，F(xiàn)有的稀土廢水一般都采用廢水中和處理法，采用的中和藥劑為石灰，一般添加方法為人工或機械，其濃度不易控制，且工作量大、效率低;此外，稀土生產的廢液在處理前會含有較多的雜物、部分稀土和油液，因此需要進行清理，方便后續的廢水處理。

　　實用新型內容

　　本實用新型的目的在于提供一種稀土生產用酸性廢水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種稀土生產用酸性廢水處理裝置，包括過濾槽和中和室，所述過濾槽內設置有隔板，隔板下端與過濾槽底部之間留有廢水通道，所述隔板右側設有廢水進口管，過濾槽在隔板左端下部設有排污管，過濾槽在隔板左端中部?jī)?nèi)從下往上依次設有孔板、篩網和丙綸吸油氈，過濾槽在隔板左端上部設有出水管與中和室連接;所述中和室頂部設有驅動裝置，驅動裝置與位于中和室內的攪拌軸連接，攪拌軸中部設有水平攪拌桿，攪拌軸底部設有傾斜攪拌桿，傾斜攪拌桿與水平方向的夾角為60°;所述中和室左側設有石灰自動添加裝置，石灰自動添加裝置包括液體濃度傳感器，螺旋輸送器、料倉、變頻電機和電氣控制系統，液體濃度傳感器位于所述中和室內，料倉位于螺旋輸送器的上方，螺旋輸送器一端與中和室上部連接，另一端與變頻電機連接，液體濃度傳感器和變頻電機與所述電氣控制系統連接。

　　作為本實用新型進一步的方案：所述過濾槽底部為傾斜狀，傾斜面的底部位于排污管的接口處。

　　作為本實用新型再進一步的方案：所述中和室的底部設有排渣口。

　　作為本實用新型再進一步的方案：所述排渣口的上方設有出水口，所述出水口處設有隔柵。

　　作為本實用新型再進一步的方案：所述電氣控制系統為單片機電氣控制系統。

　　本實用新型的有益效果是：本實用新型提供一種稀土生產用酸性廢水處理裝置，廢水在處理前需經過過濾、除油等多重處理后再進入到中和室內，對稀土可以起到回收的作用;石灰自動添加裝置可以實現自動控制所需石灰乳液的配比濃度，加料量準確、穩定，節約了人力資源。
