申請日2015.09.22

　　公開(公告)日2016.01.27

　　IPC分類號B63J4/00

　　摘要

　　一種船用廢水收集裝置，包括收集箱、第二電機、絲母、絲杠、支撐柱、滑軌、連接架、第二缺口、第一缺口、第二氣缸、支撐架、控制器、管道、第一氣缸、第一防水板、第一電機、絞碎刀、第二防水板、碗體和滑塊，所述控制器安裝在水槽臺面上，管道左側安裝支撐架，支撐架下安裝第二氣缸，管道左側設有第一缺口，第二氣缸從第一缺口進入到管道內，第一氣缸安裝在第二氣缸的活塞桿上，第一氣缸的活塞桿下安裝第一電機，第一電機通過導線與控制器相連，第一電機的輸出軸下安裝絞碎刀;本實用新型的優點是：管道具有絞碎功能。

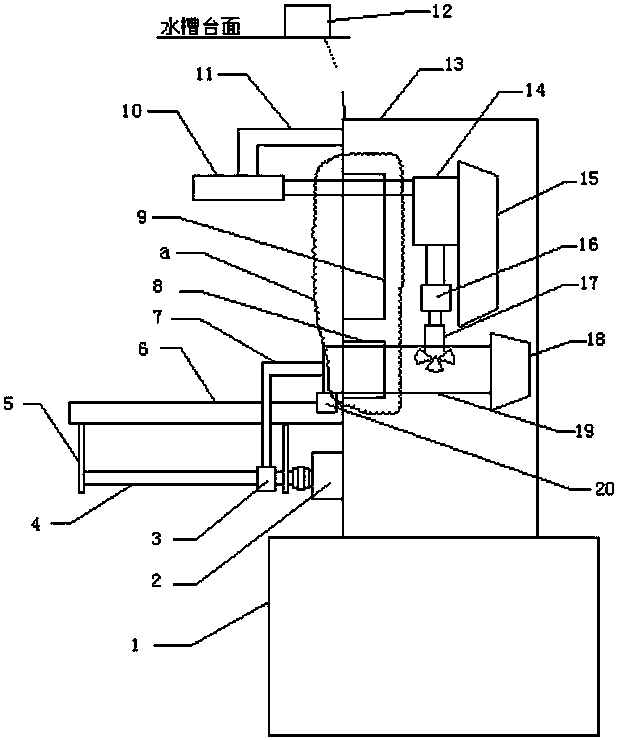

　　摘要附圖



　　權利要求書

　　1.一種船用廢水收集裝置，包括收集箱(1)、第二電機(2)、絲母(3)、絲杠(4)、支撐柱(5)、滑軌(6)、連接架(7)、第二缺口(8)、第一缺口(9)、第二氣缸(10)、支撐架(11)、控制器(12)、管道(13)、第一氣缸(14)、第一防水板(15)、第一電機(16)、絞碎刀(17)、第二防水板(18)、碗體(19)和滑塊(20)，其特征是：所述控制器(12)安裝在水槽臺面上，管道(13)左側安裝支撐架(11)，支撐架(11)下安裝第二氣缸(10)，管道(13)左側設有第一缺口(9)，第二氣缸(10)從第一缺口(9)進入到管道(13)內，第一氣缸(14)安裝在第二氣缸(10)的活塞桿上，第一氣缸(14)的活塞桿下安裝第一電機(16)，第一電機(16)通過導線與控制器(12)相連，第一電機(16)的輸出軸下安裝絞碎刀(17)，第一氣缸(14)右側壁上安裝第一防水板(15)，第一防水板(15)大于第一缺口(9)，管道(13)左側安裝滑軌(6)，滑軌(6)上安裝滑塊(20)，滑塊(20)上安裝碗體(19)，管道(13)左側設有第二缺口(8)，碗體(19)從第二缺口(8)進入到管道(13)內，第二缺口(8)位于第一缺口(9)下方，碗體(19)右側安裝第二防水板(18)，第二防水板(18)大于第二缺口(8)，絞碎刀(17)位于碗體(19)的上方，碗體(19)左側安裝連接架(7)，連接架(7)下安裝絲母(3)，絲母(3)安裝在絲杠(4)上，絲杠(4)左右兩端各安裝在支撐柱(5)上，支撐柱(5)安裝在滑軌(6)下，絲杠(4)右端通過聯軸器與第二電機(2)相連，第二電機(2)安裝在管道(13)左側壁上，第二電機(2)通過導線與控制器(12)相連，管道(13)下安裝收集箱(1)。

　　2.根據權利要求1所述的一種船用廢水收集裝置，其特征是：所述第一氣缸(14)內置第一電磁閥，第一電磁閥通過導線與控制器(12)相連。

　　3.根據權利要求1所述的一種船用廢水收集裝置，其特征是：所述第二氣缸(10)內置第二電磁閥，第二電磁閥通過導線與控制器(12)相連。

　　說明書

　　一種船用廢水收集裝置

　　技術領域

　　本實用新型涉及一種船用廢水收集裝置，屬于船配技術領域。

　　背景技術

　　船舶上的廢水收集裝置一般由下水管道和廢水收集箱組成，生活廢水會通過下水管道進入到廢水收集箱中，船舶航行在海上，船上的人員吃完果皮、果殼往往會直接扔到下水道中，由于船舶上現有技術的管道都沒有絞碎功能，扔進管道中的果皮和果殼會堵住下水道，影響船上人員的日常使用。為了解決上述困難，需要開發一款管道具有絞碎功能的廢水收集裝置。

　　發明內容

　　本實用新型的目的是提供一種船用廢水收集裝置。

　　本實用新型要解決的問題是現有技術的廢水收集裝置中的管道都沒有絞碎功能的問題。

　　為實現本實用新型的目的，本實用新型采用的技術方案是：

　　一種船用廢水收集裝置，包括收集箱、第二電機、絲母、絲杠、支撐柱、滑軌、連接架、第二缺口、第一缺口、第二氣缸、支撐架、控制器、管道、第一氣缸、第一防水板、第一電機、絞碎刀、第二防水板、碗體和滑塊，所述控制器安裝在水槽臺面上，管道左側安裝支撐架，支撐架下安裝第二氣缸，管道左側設有第一缺口，第二氣缸從第一缺口進入到管道內，第一氣缸安裝在第二氣缸的活塞桿上，第一氣缸的活塞桿下安裝第一電機，第一電機通過導線與控制器相連，第一電機的輸出軸下安裝絞碎刀，第一氣缸右側壁上安裝第一防水板，第一防水板大于第一缺口，管道左側安裝滑軌，滑軌上安裝滑塊，滑塊上安裝碗體，管道左側設有第二缺口，碗體從第二缺口進入到管道內，第二缺口位于第一缺口下方，碗體右側安裝第二防水板，第二防水板大于第二缺口，絞碎刀位于碗體的上方，碗體左側安裝連接架，連接架下安裝絲母，絲母安裝在絲杠上，絲杠左右兩端各安裝在支撐柱上，支撐柱安裝在滑軌下，絲杠右端通過聯軸器與第二電機相連，第二電機安裝在管道左側壁上，第二電機通過導線與控制器相連，管道下安裝收集箱。

　　所述第一氣缸內置第一電磁閥，第一電磁閥通過導線與控制器相連。

　　所述第二氣缸內置第二電磁閥，第二電磁閥通過導線與控制器相連。

　　本實用新型的優點是：控制器控制第二電機啟動，使絲杠旋轉，使絲母向右移動，使連接架向右移動，推動碗體和滑塊沿著滑軌向右移動，使碗體向右側移動使碗體進入到管道內;人們將果皮果殼扔到管道上，果皮果殼掉落到碗體內;控制器控制第二電磁閥通電或斷電，使第二氣缸的活塞桿做伸展運動，使第一氣缸和絞碎刀伸入到管道內，使絞碎刀位于碗體的上方;控制器控制第一電磁閥的通電或斷電，使第一氣缸的活塞桿做伸展運動，使絞碎刀進入到碗體內，使絞碎刀和果皮果殼相互接觸;控制器控制第一電機正轉或反轉，使絞碎刀旋轉絞碎果皮和果殼;控制器控制第二氣缸的活塞桿做伸縮運動，使絞碎刀在碗體內或左或右的移動，使絞碎刀絞碎更多的果皮果殼;控制器控制第一電機停止轉動，控制器控制第一氣缸的活塞桿做收縮運動，控制器控制第二氣缸的活塞桿做收縮運動，使第一氣缸和絞碎刀從第一缺口離開管道，使第一防水板向左移動抵觸到管道內的左側壁上;廢水和絞碎物被沖到收集箱內，收集箱收集廢水;控制器控制第二電機啟動，使絲杠轉動，使絲母向左移動，使連接架帶著碗體向左移動，使碗體向左從第二缺口離開管道，使第二防水板向左移動抵觸到管道內的左側壁上，使管道內的廢水正常向下流動到收集箱中。
