申請日2015.09.22

　　公開(公告)日2016.01.27

　　IPC分類號C02F1/00; C02F103/16

　　摘要

　　一種稀土冶煉廢水處理裝置，包括處理室，所述處理室頂部設有處理劑投入管，處理劑投入管與位于處理室上部的處理劑分布裝置連接，所述處理劑分布裝置包括外環分布管和內環分布管，外環分布管和內環分布管通過支撐管連通，所述外環分布管、內環分布管和支撐管上設有若干個處理劑出口;所述處理室頂部設有電機，電機與位于處理室內部的攪拌軸連接。本實用新型的有益效果是：本實用新型提供一種稀土冶煉廢水處理裝置，利用處理劑分布裝置可以使得處理劑與廢水進行充分的混合，有利于后續的進一步反應;一級攪拌桿向下傾斜將上部的廢水向下推，三級攪拌桿向上傾斜將底部的廢水向上推，二級攪拌桿在中部進行攪拌。

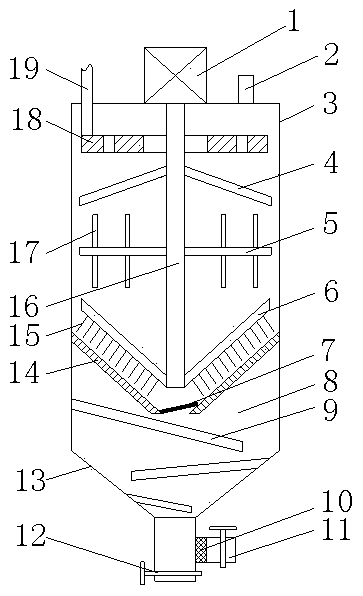

　　摘要附圖



　　權利要求書

　　1.一種稀土冶煉廢水處理裝置，包括處理室，其特征在于，所述處理室頂部設有處理劑投入管，處理劑投入管與位于處理室上部的處理劑分布裝置連接，所述處理劑分布裝置包括外環分布管和內環分布管，外環分布管和內環分布管通過支撐管連通，所述外環分布管、內環分布管和支撐管上設有若干個處理劑出口;所述處理室頂部設有電機，電機與位于處理室內部的攪拌軸連接，攪拌軸穿過處理劑分布裝置的中心位置，攪拌軸自上而下依次設有一級攪拌桿、二級攪拌桿和三級攪拌桿，一級攪拌桿向下傾斜，二級攪拌桿為水平，其上分布有分級攪拌桿，三級攪拌桿向上傾斜，其上布置有清理刷;所述處理室下端連接回收室，回收室截面呈V字形，其中包括兩塊朝中間傾斜向下的頂板以及兩塊朝中間傾斜向下的底板，兩塊頂板中間設有活動隔板將所述處理室隔離，回收室內部設有若干個交錯傾斜布置的擋板。

　　2.根據權利要求1所述的一種稀土冶煉廢水處理裝置，其特征在于，所述處理室頂部還設有廢水入口。

　　3.根據權利要求1所述的一種稀土冶煉廢水處理裝置，其特征在于，所述回收室底部設有排渣口。

　　4.根據權利要求3所述的一種稀土冶煉廢水處理裝置，其特征在于，所述排渣口上方右側設有污水出口。

　　5.根據權利要求4所述的一種稀土冶煉廢水處理裝置，其特征在于，所述污水出口處設有篩網。

　　說明書

　　一種稀土冶煉廢水處理裝置

　　技術領域

　　本實用新型涉及稀土冶煉技術領域，具體涉及一種稀土冶煉廢水處理裝置。

　　背景技術

　　隨著稀土元素被使用的數量越來越多，其冶煉過程中造成的環境污染也是不可忽略的。在冶煉過程中會產生一系列的工業廢水，這些工業廢水常呈酸性，若直接排放到大自然中會對河流、水土造成巨大的污染以及破壞�，F(xiàn)有的稀土廢水處理裝置一般是利用中和劑去處理，經過處理后過濾排出，但是該種裝置處理劑的添加一般是直接投入，會造成反應不均勻的現象，另外一般的攪拌裝置的攪拌效率也不高;此外，發生化學反應后會有沉淀，長時間累積在處理室內會造成設備的損壞。

　　實用新型內容

　　本實用新型的目的在于提供一種稀土冶煉廢水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種稀土冶煉廢水處理裝置，包括處理室，所述處理室頂部設有處理劑投入管，處理劑投入管與位于處理室上部的處理劑分布裝置連接，所述處理劑分布裝置包括外環分布管和內環分布管，外環分布管和內環分布管通過支撐管連通，所述外環分布管、內環分布管和支撐管上設有若干個處理劑出口;所述處理室頂部設有電機，電機與位于處理室內部的攪拌軸連接，攪拌軸穿過處理劑分布裝置的中心位置，攪拌軸自上而下依次設有一級攪拌桿、二級攪拌桿和三級攪拌桿，一級攪拌桿向下傾斜，二級攪拌桿為水平，其上分布有分級攪拌桿，三級攪拌桿向上傾斜，其上布置有清理刷;所述處理室下端連接回收室，回收室截面呈V字形，其中包括兩塊朝中間傾斜向下的頂板以及兩塊朝中間傾斜向下的底板，兩塊頂板中間設有活動隔板將所述處理室隔離，回收室內部設有若干個交錯傾斜布置的擋板。

　　作為本實用新型進一步的方案：所述處理室頂部還設有廢水入口。

　　作為本實用新型再進一步的方案：所述回收室底部設有排渣口。

　　作為本實用新型再進一步的方案：所述排渣口上方右側設有污水出口。

　　作為本實用新型再進一步的方案：所述污水出口處設有篩網。

　　本實用新型的有益效果是：本實用新型提供一種稀土冶煉廢水處理裝置，利用處理劑分布裝置可以使得處理劑與廢水進行充分的混合，有利于后續的進一步反應;一級攪拌桿向下傾斜將上部的廢水向下推，三級攪拌桿向上傾斜將底部的廢水向上推，二級攪拌桿在中部進行攪拌，三級攪拌桿上設置的清理刷可以對處理室底部側壁進行清理，防止沉淀物的累積造成處理室的損壞;回收室內部交錯設置的擋板可以將延長廢水與處理劑的混合時間，此外，在反應過程中會產生熱量，交錯設置的擋板延長廢水的下落時間，可以起到降溫冷卻的作用。
