申請日2015.09.22

　　公開(公告)日2016.01.27

　　IPC分類號C02F1/04

　　摘要

　　本實用新型涉及一種油污染水處理凈化設備，其技術方案是：包括進水管、加熱器、蒸發罐、蒸汽管路、冷凝罐、開關、油箱、回流管、提升泵、回流箱和控制閥，進水管通過加熱器連接蒸發罐，所述的蒸發罐的頂部通過蒸汽管路連接冷凝罐，所述的冷凝罐的頂部通過開關連接油箱，所述的蒸發罐和冷凝罐的底部分別設有控制閥，控制閥的出口通過回流管連接回流箱，所述的回流箱通過提升泵連接進水管;本實用新型的有益效果是：結構簡單，設計合理，制作方便，提高了含油污水的處理效果，節約了生產時間，提高了工作效率，含油污水經過該裝置，在蒸發罐、蒸汽管路、冷凝罐之間進行排油，通過回流管實現多次循環作業，提高凈化效果。

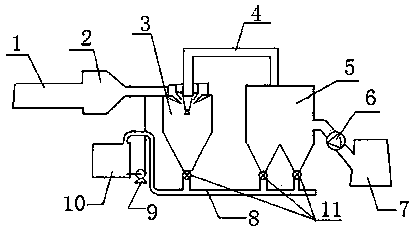

　　摘要附圖



　　權利要求書

　　1.一種油污染水處理凈化設備，其特征是：包括進水管、加熱器、蒸發罐、蒸汽管路、冷凝罐、開關、油箱、回流管、提升泵、回流箱和控制閥，進水管通過加熱器連接蒸發罐，所述的蒸發罐的頂部通過蒸汽管路連接冷凝罐，所述的冷凝罐的頂部通過開關連接油箱，所述的蒸發罐和冷凝罐的底部分別設有控制閥，控制閥的出口通過回流管連接回流箱，所述的回流箱通過提升泵連接進水管。

　　2.根據權利要求1所述的油污染水處理凈化設備，其特征是：所述的蒸發罐內部設有條狀散熱板，散熱板之間設有電加熱絲，電加熱絲呈螺旋狀分布，電加熱絲連接電機熱器。

　　3.根據權利要求1所述的油污染水處理凈化設備，其特征是：所述的冷凝罐內部設有螺旋內壁。

　　說明書

　　油污染水處理凈化設備

　　技術領域

　　本實用新型涉及一種油污水處理設備，特別涉及一種油污染水處理凈化設備。

　　背景技術

　　隨著工業發展的加快，工業廢水亂排亂放，造成嚴重的后果，廢水排放嚴重影響河道，造成河道污染嚴重，有些工業廢水中含有油污，造成魚類死亡，河道內河水滲透到地下，普通處理方式無法實現油污的清理，效果差，影響地下水的污染，危害人們的身體健康。

　　發明內容

　　本實用新型的目的就是針對現有技術存在的上述缺陷，提供一種油污染水處理凈化設備，結構簡單，設計合理，制作方便，提高了含油污水的處理效果。

　　其技術方案是：包括進水管、加熱器、蒸發罐、蒸汽管路、冷凝罐、開關、油箱、回流管、提升泵、回流箱和控制閥，進水管通過加熱器連接蒸發罐，所述的蒸發罐的頂部通過蒸汽管路連接冷凝罐，所述的冷凝罐的頂部通過開關連接油箱，所述的蒸發罐和冷凝罐的底部分別設有控制閥，控制閥的出口通過回流管連接回流箱，所述的回流箱通過提升泵連接進水管。

　　上述的蒸發罐內部設有條狀散熱板，散熱板之間設有電加熱絲，電加熱絲呈螺旋狀分布，電加熱絲連接電機熱器。

　　上述的冷凝罐內部設有螺旋內壁，提高冷凝效果。

　　本實用新型的有益效果是：結構簡單，設計合理，制作方便，提高了含油污水的處理效果，節約了生產時間，提高了工作效率，含油污水經過該裝置，在蒸發罐、蒸汽管路、冷凝罐之間進行排油，通過回流管實現多次循環作業，提高凈化效果。
