申請日2015.09.22

　　公開(公告)日2016.01.27

　　IPC分類號B04B1/20; B04B9/02; B04B7/00

　　摘要

　　本實用新型公開了一種螺旋離心式污泥甩干機，包括殼體，所述殼體的內部中間裝有輸送器，所述輸送器的右端四周設有干燥器，所述輸送器的尾端連接送料口，所述干燥器下方對應的殼體上設有固相出口，所述輸送器的右端安裝有分料裝置，所述送料口通過傳送裝置連接主電機，所述輸送器的左端通過軸承連接副電機，所述殼體的左端設有液相出口。該種螺旋離心式污泥甩干機，通過分離裝置的設計，實現了液相和固相的初步分離，可以提高效率;通過主電機和副電機的配合設計，提高了分離效率;通過液相調節閥的設計，可以調節液相的處理時間，可以根據要求的質量進行調節;通過干燥器的設計加快分離速度，提高工作效率。

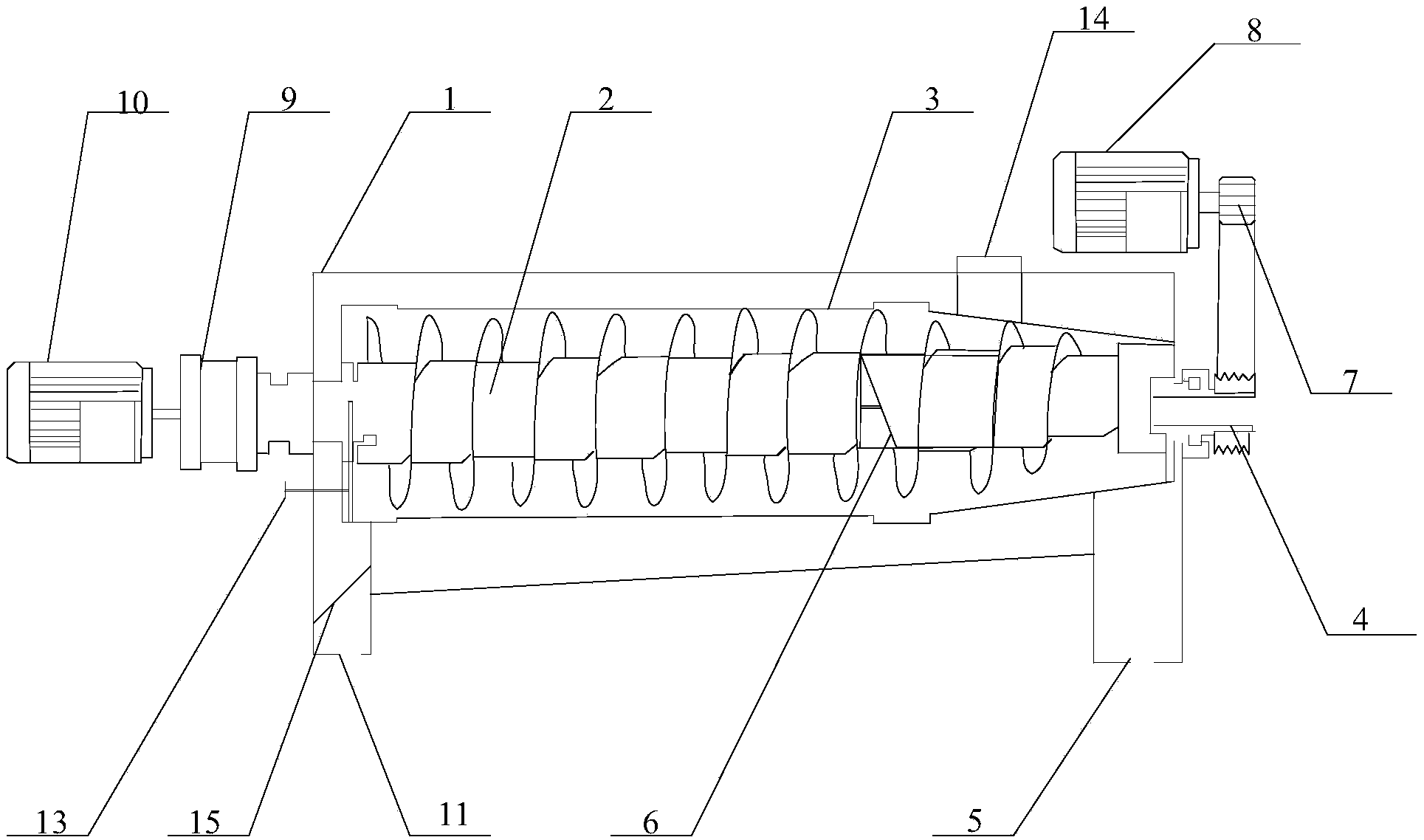

　　摘要附圖



　　權利要求書

　　1.一種螺旋離心式污泥甩干機，包括殼體(1)，所述殼體(1)的內部中間裝有輸送器(2)，其特征在于：所述輸送器(2)的右端四周設有干燥器 (3)，所述輸送器(2)的尾端連接送料口(4)，所述干燥器(3)下方對應的殼體(1)上設有固相出口(5)，所述輸送器(2)的右端安裝有分料裝置(6)，所述送料口(4)通過傳送裝置(7)連接主電機(8)，所述輸送器(2)的左端通過軸承(9)連接副電機(10)，所述殼體(1)的左端設有液相出口(11)。

　　2.根據權利要求1所述的一種螺旋離心式污泥甩干機，其特征在于：所述分料裝置(6)嵌入在輸送器(2)的內部，所述分料裝置(6)的形狀是左大右小，所述分料裝置(6)上設有的分離板(12)，所述分離板(12)通過連接軸(16)設置在分料裝置(6)的左端。

　　3.根據權利要求1所述的一種螺旋離心式污泥甩干機，其特征在于：所述輸送器(2)的左端部安裝有液相調節閥(13)。

　　4.根據權利要求1所述的一種螺旋離心式污泥甩干機，其特征在于：所述殼體(1)的上部設有清洗液進口(14)。

　　5.根據權利要求1所述的一種螺旋離心式污泥甩干機，其特征在于：所述液相出口(11)的上端設有排泥擋板(15)。

　　說明書

　　一種螺旋離心式污泥甩干機

　　技術領域

　　本實用新型涉及污泥處理技術領域，具體為一種螺旋離心式污泥甩干機。

　　背景技術

　　畜禽養殖、造紙行業、加工行業等很多地方都需要進行污泥處理，離心式污泥脫干機主要由一系列的轉載和帶空心轉軸的螺旋輸送器組成，污泥由空心轉軸送入轉筒后，在高速旋轉產生的離心力作用下，立即被甩人轉轂腔內。污泥顆粒比重較大，因而產生的離心力也較大，被甩貼在轉轂內壁上，形成固體層;水密度小，離心力也小，只在固體層內側產生液體層。固體層的污泥在螺旋輸送器的緩慢推動下，經轉載周圍的出口連續排出，液體則由堰四溢流排至轉載外，存在效率低下、清理不到位的問題，為此，我們提出一種螺旋離心式污泥甩干機。

　　實用新型內容

　　本實用新型的目的在于提供一種螺旋離心式污泥甩干機，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下解決方案：一種螺旋離心式污泥甩干機，包括殼體，所述殼體的內部中間裝有輸送器，所述輸送器的右端四周設有干燥器，所述輸送器的尾端連接送料口，所述干燥器下方對應的殼體上設有固相出口，所述輸送器的右端安裝有分料裝置，所述送料口通過傳送裝置連接主電機，所述輸送器的左端通過軸承連接副電機，所述殼體的左端設有液相出口。

　　優選的，所述分料裝置嵌入在輸送器的內部并且可以拆卸，所述分料裝置的形狀是左大右小，所述分料裝置上設有的分離板，所述分離板通過連接軸設置在分料裝置的左端，所述分離板和分離裝置之間成傾斜角度。

　　優選的，所述輸送器的左端部安裝有液相調節閥，用于調節內部液相的存儲的高度。

　　優選的，所述殼體的上部設有清洗液進口，這樣固相清理不干凈時可以通過洗液進口沖入清水進行清洗更方便。

　　優選的，所述液相出口的上端設有排泥擋板，進一步分離固相和液相，提高工作效率。

　　與現有技術相比，本實用新型的有益效果是：該種螺旋離心式污泥甩干機，通過分離裝置的設計，實現了液相和固相的初步分離，可以提高效率;通過主電機和副電機的配合設計，提高了分離效率;通過液相調節閥的設計，可以調節液相的處理時間，可以根據要求的質量進行調節;通過干燥器的設計加快分離速度，提高工作效率。
